在电子设备日益复杂、功能愈发强大的今天，保护这些设备免受瞬态过电压的冲击已成为电子工程师们不可忽视的重要任务。瞬态过电压可能来源于电源线的波动、雷电冲击、静电放电等多种因素，它们都可能对电子设备造成不可逆转的损害。为了应对这一挑战，瞬态抑制二极管（Transient Voltage Suppressor Diode，简称TVS）应运而生，而SMAJ20CA则是这一领域的佼佼者。

一、SMAJ20CA：双向守护，无所不能

SMAJ20CA是一款双向瞬态抑制二极管，这意味着它能够在正向和反向两个方向上提供有效的瞬态电压保护。这一特性使其在电路设计中具有极高的灵活性和适应性，无需区分正负极性，即可实现对电路的*保护。无论是电源线、信号线还是数据线，SMAJ20CA都能成为它们的坚实后盾。

二、*的参数设定，确保安全可靠

SMAJ20CA的各项参数设定都是经过精心计算和严格测试的，以确保其在实际应用中的安全可靠。

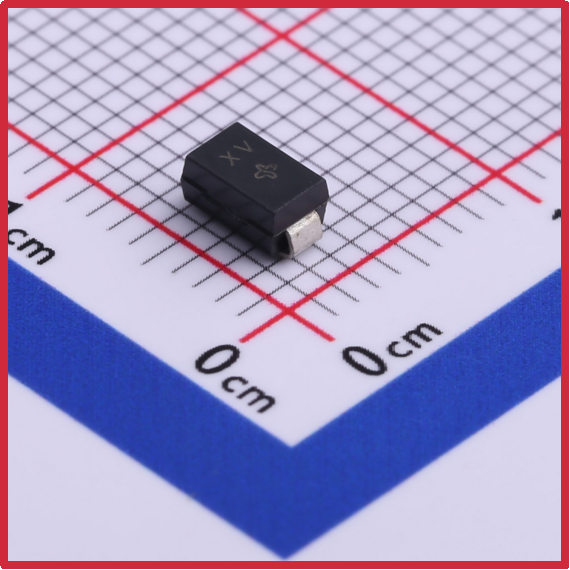

萨科微Slkor瞬态抑制二极管SMAJ20CA产品图

反向截止电压(Vrwm)：20V。这是SMAJ20CA在正常工作状态下所能承受的最大反向电压值。当电路中的电压低于此值时，SMAJ20CA处于高阻态，几乎不导通电流，从而保证了电路的正常运行。

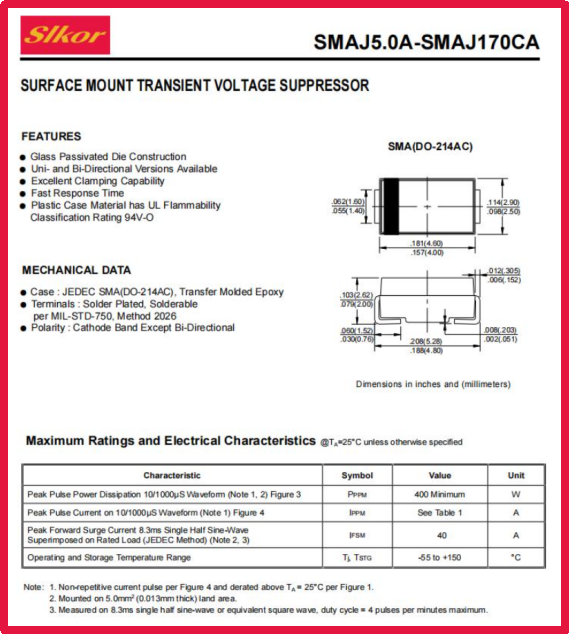

萨科微Slkor瞬态抑制二极管SMAJ20CA规格书

击穿电压(最小值/最大值)：22.2V至24.5V。当电路中的电压超过反向截止电压并达到这一范围时，SMAJ20CA将迅速从高阻态转变为低阻态，允许大量电流通过，从而将过电压限制在一个安全的水平。这一特性确保了电路在遭遇瞬态过电压时能够迅速响应并得到有效保护。

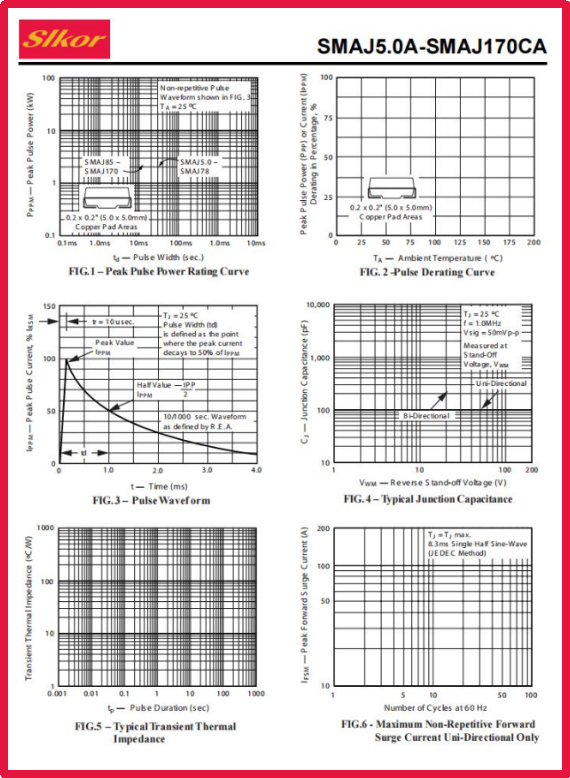

萨科微Slkor瞬态抑制二极管SMAJ20CA相关参数

反向漏电流(Ir)：5μA。在反向截止状态下，SMAJ20CA的漏电流极小，几乎可以忽略不计。这一极低的漏电流确保了TVS在正常工作条件下不会消耗过多的功率，从而延长了电路的整体寿命。

峰值脉冲电流(Ipp)@10/1000μs：12.3A。SMAJ20CA能够承受高达12.3A的瞬态电流冲击而不损坏。这一特性使其在面对雷电、静电放电等恶劣环境时表现*，能够有效地保护电路中的敏感元件免受损害。

最大钳位电压：32.4V。即使电路中出现瞬态过电压，SMAJ20CA也能将其限制在32.4V以下，从而保护电路中的其他元件不受损害。这一特性确保了电路在遭遇瞬态过电压时能够保持稳定的工作状态，避免因过电压而导致的电路故障或损坏。

峰值脉冲功率(Ppp)@10/1000μs：400W。SMAJ20CA在10/1000μs波形下的峰值脉冲功率高达400W，这一强大的能量承受能力使得SMAJ20CA能够在极端条件下保护电路免受损坏。无论是在恶劣的雷电环境、高电压冲击还是静电放电等情况下，SMAJ20CA都能凭借其*的瞬态电压抑制能力和高能量承受能力，为电路提供坚不可摧的保护。

三、广泛应用，守护无处不在

SMAJ20CA的双向极性和*的瞬态电压抑制能力使其在电子设备中具有广泛的应用。无论是通信设备、计算机系统、工业自动化设备还是消费类电子产品，SMAJ20CA都能成为它们的坚实守护者。在通信基站中，SMAJ20CA能够保护信号线路免受雷电冲击；在计算机主板上，它能有效抵御静电放电对敏感元件的损害；在工业控制系统中，它则能确保设备在恶劣环境下稳定运行。

四、总结与展望

SMAJ20CA作为瞬态抑制二极管的杰出代表，以其双向极性、*的参数设定和广泛的应用领域，在电子*中扮演着不可或缺的角色。随着电子技术的不断发展，SMAJ20CA将继续在保护电路免受瞬态过电压损害方面发挥重要作用。同时，我们也期待未来能有更多像SMAJ20CA这样*的电子元件涌现，共同推动电子科技的不断进步。在电子*的浩瀚星空中，SMAJ20CA无疑是一颗璀璨的明星，守护着每一个电路的安全与稳定。
