在半导体器件的广阔领域中，稳压二极管以其独特的工作特性和广泛的应用场景，一直是工程师们关注的焦点。今天，我们将深入探讨一款具有*性能的稳压二极管——SMBJ5347B，它凭借10V的稳压值、5W的功率以及5μA的反向电流，在众多同类产品中脱颖而出。

?一、技术规格概览?

萨科微slkor稳压二极管SMBJ5347B的核心参数包括其稳压值、功率以及反向电流。首先，其标称稳压值为10V，这意味着在正常工作条件下，该二极管能够稳定地将电压控制在10V左右，为电路提供稳定的电压环境。其次，该器件的功率达到5W，使其能够承受较大的电流和功率负荷，适用于多种高功率应用场景。最后，其反向电流为5μA，这一低反向电流特性有助于减少不必要的功耗，提高电路的整体效率。

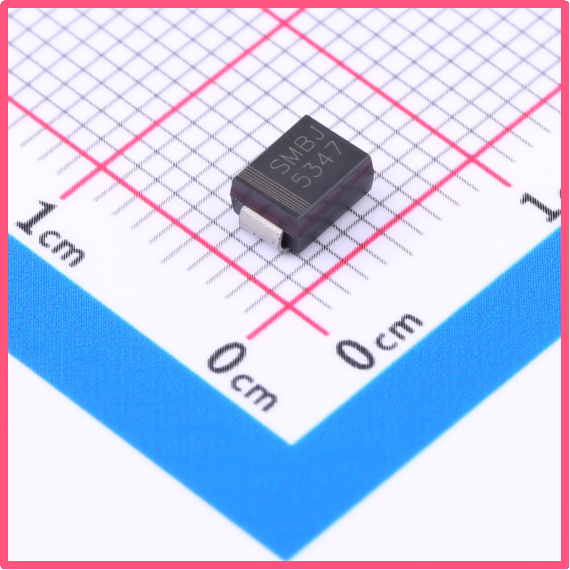

萨科微Slkor稳压二极管SMBJ5347B产品图

?二、潜在应用场景?

萨科微slkor稳压二极管SMBJ5347B因其*的性能，在多个领域都有广泛的应用。在电源管理电路中，它可以作为稳压元件，确保输出电压的稳定性，保护后续电路免受电压波动的影响。此外，在汽车电子、工业控制以及消费电子等领域，SMBJ5347B也发挥着重要作用，为各种电子设备提供稳定可靠的工作电压。

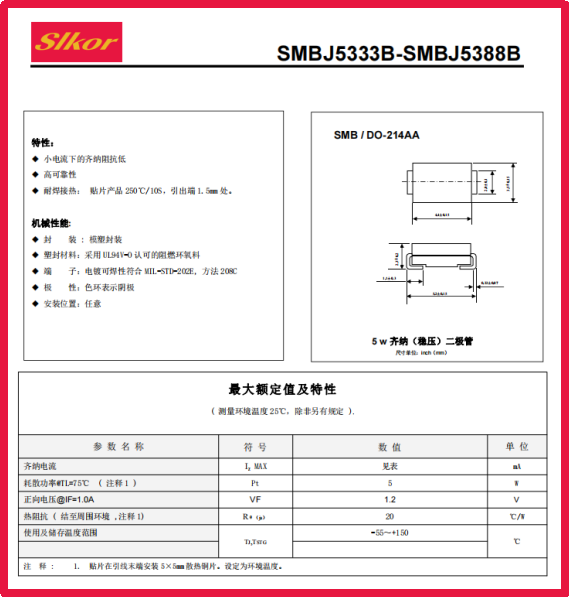

萨科微Slkor稳压二极管SMBJ5347B规格书

?三、设计考虑因素?

在使用SMBJ5347B进行电路设计时，工程师们需要考虑几个关键因素。首先是散热设计，由于该器件具有较高的功率，因此必须确保有效的散热路径，防止过热损坏。其次是电路保护，应合理设计电路中的保护元件，以应对可能的过流、过压等异常情况。最后，还需要考虑器件的选型与匹配，确保SMBJ5347B能够与其他电路元件协同工作，实现最佳的整体性能。

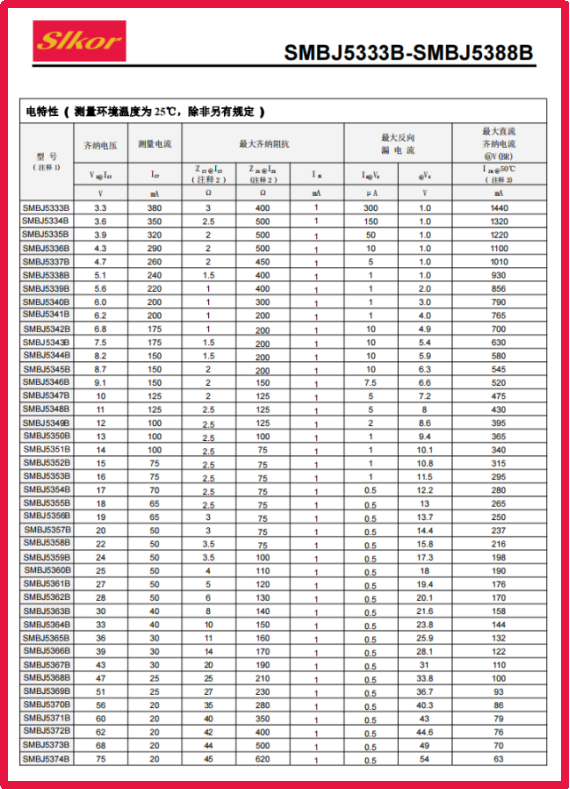

萨科微Slkor稳压二极管SMBJ5347B相关参数

散热原理

萨科微slkor稳压二极管SMBJ5347B在工作时会产生一定的热量，这些热量如果不能及时散发出去，将会导致器件温度升高，进而可能引发性能下降甚至损坏。因此，散热设计的核心在于通过有效的热传导、对流和辐射等方式，将器件产生的热量迅速传递至周围环境，以维持器件在正常温度范围内工作。

散热材料选择

?热导率高的材料?：选择热导率高的材料作为散热基板或热界面材料，如铜、铝等金属，它们能够迅速将热量从器件传导至散热结构。

?低热阻材料?：在器件与散热结构之间使用低热阻的导热胶或导热垫，以减少热量传递过程中的热阻，提高散热效率。

散热结构设计

?增大散热面积?：通过设计大面积的散热鳍片或散热片，增加散热结构的表面积，从而提高与周围环境的热交换效率。

?优化风道设计?：在可能的情况下，结合设备整体的风道设计，使空气能够顺畅地流过散热结构，增强对流散热效果。

?热管技术?：对于高功率密度或特殊应用场景，可以考虑采用热管技术，利用热管内部工质的相变过程，实现高效热传导。

散热效果的评估方法

?温度测试?：在实际工作条件下，使用红外测温仪或热电偶等工具，对SMBJ5347B及其散热结构进行温度测试，确保器件温度不超过其最高允许工作温度。

?热阻计算?：通过理论计算或仿真软件，计算器件到散热结构之间的热阻，评估散热设计的有效性。

?长期稳定性测试?：在模拟实际工作环境的条件下，对装有SMBJ5347B的电路进行长期稳定性测试，观察器件温度的变化趋势以及性能的稳定程度。

萨科微稳压二极管（齐纳二极管）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微半导体总部设在中国广东省深圳市，以新材料、新工艺、新产品驱动公司的发展，萨科微技术团队主要来自韩国延世大学和清华大学，掌握国际*的碳化硅MOSFET生产工艺，及第五代超快恢复功率二极管SBD技术。由最初的FABLESS设计公司，发展成为集设计研发、生产制造、销售和技术服务一体化的综合型公司。萨科微是优秀的高新技术企业，拥有ISO9001质量管理体系和欧盟RoHS和REACH等多项认证。

SMBJ5347B至产品详细网页
