一、萨科微slkor稳压二极管1SMA4749A的特点

稳定的电压输出：1SMA4749A稳压二极管具有*的稳压性能，其标称稳压值为24V，稳压范围在22.8V至26V之间，精度高达±5%。这种高精度的稳压特性确保了在各种工作环境下，电路都能获得稳定的电压输出。

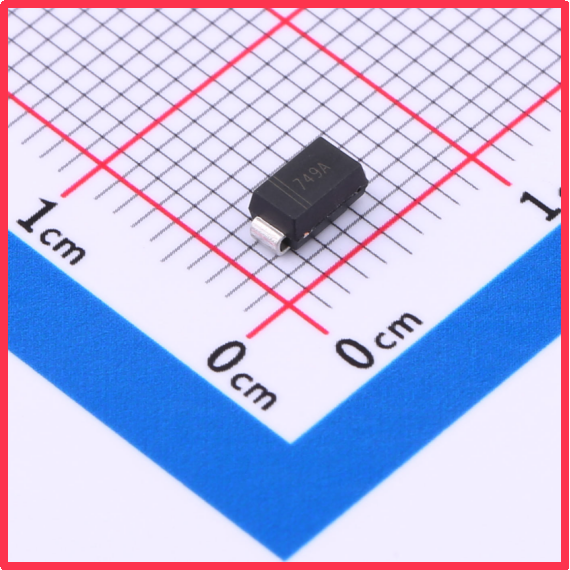

萨科微Slkor稳压二极管1SMA4749A产品图

高效的功率输出：该稳压二极管拥有1W的功率输出，足以应对各种高功率需求的应用场景。无论是在需要大电流供电的设备中，还是在高负载工作状态下，它都能提供稳定且高效的电压输出。

低反向电流：在反向电压作用下，1SMA4749A的反向电流仅为5μA@18.2V。这一极低的反向电流值降低了电路的功耗和热量产生，提高了电路的稳定性和可靠性。

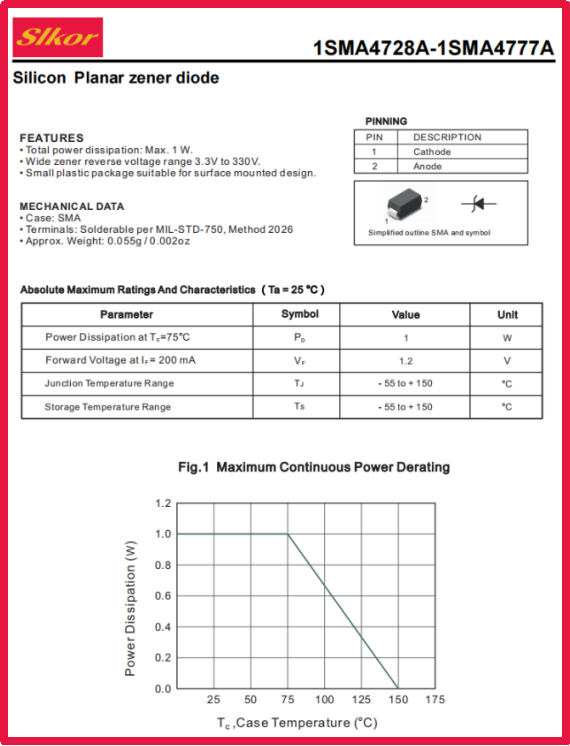

萨科微Slkor稳压二极管1SMA4749A规格书

合理的阻抗设计：其阻抗值为25Ω，这一设计有助于降低电路中的功耗和热量，进一步增强了电路的稳定性和可靠性。

宽温工作范围：虽然这一点在原始数据中未提及，但通常稳压二极管都具有较宽的工作温度范围，1SMA4749A也不例外。这使得它能在各种环境下稳定工作，满足各种应用需求。

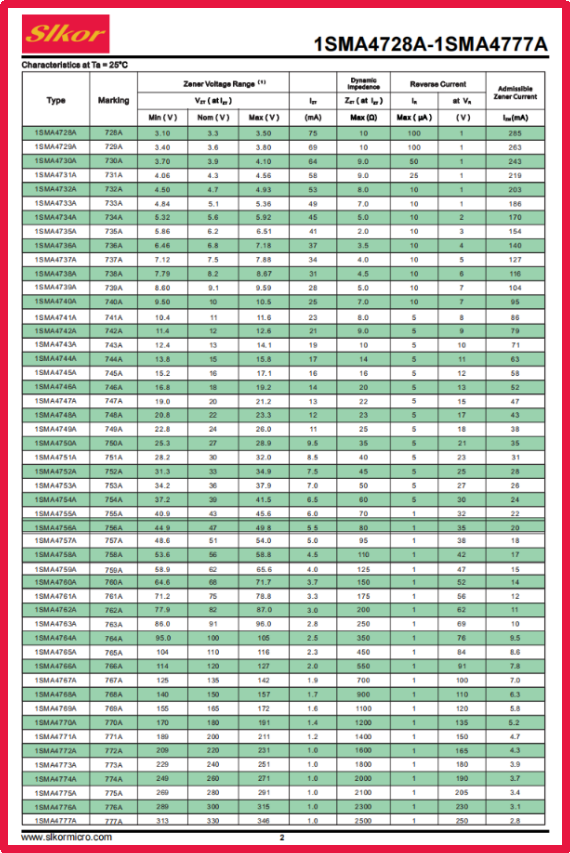

萨科微Slkor稳压二极管1SMA4749A相关参数

二、萨科微slkor稳压二极管1SMA4749A的应用

家用电器：在电视机、洗衣机、冰箱等家用电器中，1SMA4749A稳压二极管能确保电源的稳定供应，保护内部电路不受电压波动的影响。

通信设备：在通信设备中，稳定的电压输出对于信号传输和数据处理至关重要。1SMA4749A稳压二极管能提供稳定的电压环境，确保通信设备的正常运行。

汽车电子系统：在汽车电子系统中，各种传感器、控制器和执行器都需要稳定的电压供应。1SMA4749A稳压二极管能满足这一需求，确保汽车电子系统的稳定性和可靠性。

工业控制系统：在工业控制系统中，电压的稳定性对于系统的正常运行至关重要。1SMA4749A稳压二极管能确保系统在各种工况下都能获得稳定的电压输出，保证系统的稳定运行。

电源设计：在电源设计中，1SMA4749A稳压二极管可用于电源电路的稳压环节，确保输出电压的稳定性和可靠性。

三、稳压二极管的外接电源测试方法

稳压二极管的外接电源测试方法主要包括以下几个步骤：

准备工作：

选择一台合适的可调稳压电源作为测试电源，其电压输出范围应涵盖稳压二极管的稳压值范围[1][2][3][4]。

准备一个适当的限流电阻，通常使用1.5KΩ的电阻器[1][3][4]。

准备一块数字万用表，用于测量电压值[1][2][3][4]。

连接电路：

将稳压二极管的正极与可调稳压电源的负极相连接，同时确保限流电阻串联在电源正极和稳压二极管负极之间[1][3][4]。

将数字万用表的正表笔连接到稳压二极管的正极，负表笔连接到稳压二极管的负极[1]。

测试过程：

将可调稳压电源的输出电压逐渐增加，直至达到预期的稳压值范围[1][2][3][4]。

读取数字万用表上的电压值，这个读数即为稳压二极管的稳压值[1][2][3][4]。

如果需要更准确的测量结果，可以多次测量并取平均值[2][3][4]。

注意事项：

如果稳压二极管的稳压值高于15V，应相应地将可调稳压电源的输出电压调至20V以上[1][3][4]。

在测试过程中，应确保测试电源的输出电压不超过稳压二极管的额定电压，以避免损坏器件[2]。

如果发现稳压二极管的稳定电压值忽高忽低，则说明该二极管的性能不稳定[3][4]。

萨科微稳压二极管（齐纳二极管）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微（www.slkormicro.com）的高端产品有碳化硅SiC二极管、碳化硅SiC MOS管、IGBT管、第五代超快恢复功率二极管等，可满足新能源汽车、高端装备、通讯电力设备、太阳能光伏、医疗设备、工业自动化等行业需求；萨科微通用型类产品有肖特基二极管、ESD静电保护二极管、TVS瞬态抑制二极管、通用型二极管三极管，功率器件有高中低压的MOS场效应管、可控硅、桥堆等，和电源管理芯片LDO、AC-DC、ADC芯片系列、还有霍尔HALL传感器、高速光耦、晶振等配套产品，在智能手机、手提电脑、机器人、智慧家居、物联网、LED照明、3C数码、智能可穿戴设备、万物智联等产品广泛应用！

1SMA4749A至产品详细网页
