光耦继电器的组成部分!

发布时间:2023-04-04作者来源:你好快乐咩浏览:1413


光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内,彼此间用透明绝缘体隔离。发光源的引脚为输入端,受光器的引脚为输出端,常见的发光源为发光二极管,受光器为光敏二极管、光敏三极管等等。下面小编给大家介绍一下“光电耦合器由哪几部分组成光电耦合器如何测好坏”

  1.光电耦合器由哪几部分组成

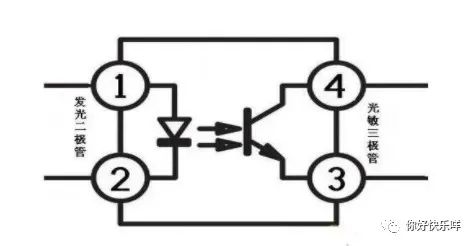

  光电耦合器是由发光源和受光器两部分组成。常见的发光源有发光二极管,受光器有光敏二极管、光敏三极管。光电耦合器是以光为光电耦合器输入端加电信号使发光源发光,其工作原理是光的强度取决于激励电流的大小,此光照射到封装在一起的受光器上后,因光电效应而产生了光电流,由受光器输出端引出,这样就可以实现电一光一电的转换。媒介传输电信号的一种电一光一电转换器件。

  2.光电耦合器如何测好坏

  可以通过测量电路上内部二极管和三极管的正向和反向电阻来为您判断光电耦合器。较为可靠的检测方法有以下三种。

  A.通过比较法排除可能出现故障的光耦。用万用表测量其内部二极管和晶体管的正负电阻。将测量值与良好的光电耦合器的相应脚进行比较。如果电阻差很大,光耦合器就会损坏。

  B.以EL817光电耦合器检测为例,说明了数字万用表的检测方法。

  C.光耦传输特性的测量:测试具体接线见下图,将数字万用表开关拨至二极管挡位,黑笔接发射极,红笔接集电极,⑥脚基极悬空。这时,表内基准电压2.8V经表内二极管挡的测量电路,加到三极管的c、e结之间。但由于输入二极管端无光电信号而不导通,液晶显示器显示溢出符号。当输入端②脚[敏感词]E孔,①脚[敏感词]C孔的NPN插座时,表内基准电源2.8V经表内三极管hFE挡的测量电路,使发光二极管发光,受光三极管因光照而导通,显示值由溢出符号瞬间变到188的示值。当断开①脚阳极与C孔的插接时,显示值瞬间从188示值又回到溢出符号。不同的光耦,传输特性与效率也不相同,可选择示值稍小、显示值稳定不跳动的光耦应用。由于表内多使用9V叠层电池,故给输入端二极管加电的时间不能过长,以免降低电池的使用寿命及测量精度,可采用断续接触法测量。


  先进光半导体由南方先进联合日本归国华侨杨振林博士团队合资成立,以南方先进为主要投资方、杨博士团队为技术核心的一家专业从事光电器件、光耦合器、光耦继电器等光电集成电路以及光电驱动等产品,研发团队涵盖设计、制造、销售和服务的高新技术企业,先进光半导体拥有先进的光电器件全自动生产线,具有年产8000万只光电光耦器件的生产能力。现阶段先进光半导体的光耦继电器、光耦合器等主要产品用于:蓄电系统.智能电表.自动检测设备.电信设备.测量仪器.医疗设备.通信设备.PC端.安防监控.O/A设备.PLC控制器.I/O控制板等,依托于光半导体综合的设计技术和芯片制造技术优势,先进光半导体期望在有广阔发展前景的光电控制领域深耕,逐步提升产品的技术附加值,扩充技术含量更高的产品线。


免责声明:本文采摘自“你好快乐咩”,本文仅代表作者个人观点,不代表萨科微及行业观点,只为转载与分享,支持保护知识产权,转载请注明原出处及作者,如有侵权请联系我们删除。
