稳压二极管1SMA4734A的工作原理及其应用

其他|other else|

2024-07-01 15:18:50 1001

在现代电子电路中，稳压二极管（也称为齐纳二极管）扮演着至关重要的角色。它们以其独特的电压稳定特性，在各种电子设备中提供稳定的电压输出，从而确保电路的稳定运行。本文将详细介绍1SMA4734A这款稳压二极管的主要特性及其应用。

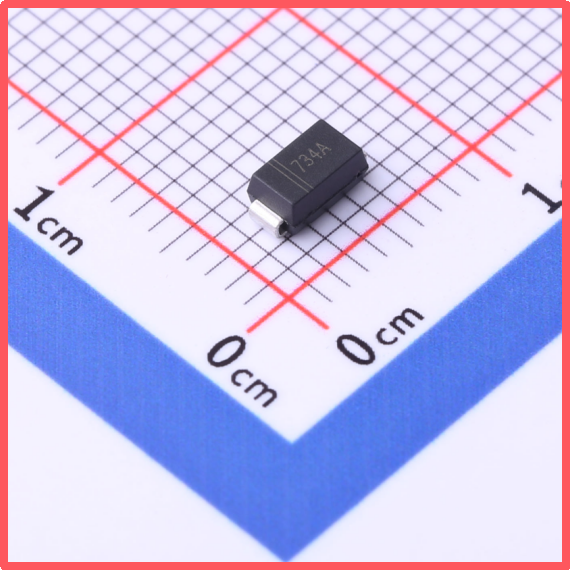

萨科微Slkor稳压二极管1SMA4734A产品图

一、萨科微Slkor稳压二极管1SMA4734A的主要特性

稳压值（标称值）：这款稳压二极管的标称稳压值为5.6V，意味着在正常工作条件下，它能够提供一个相对稳定的5.6V电压输出。

稳压值（范围）：尽管标称值为5.6V，但1SMA4734A的稳压值并不是确定的。它有一个波动范围，即5.32V~5.92V。这表示在实际应用中，其输出电压可能会在这个范围内轻微波动。

精度：该稳压二极管的精度为±5%，这意味着其实际输出电压与标称值之间的偏差不会超过5%。这种精度足以满足大多数电子设备的需求。

功率：1SMA4734A的功率为1W，意味着它能够承受的最大功耗为1W。在选择和使用时，需要确保电路中的功耗不超过这个值，以防止过热损坏。

反向电流（Ir）：在2V的反向电压下，该稳压二极管的反向电流为10μA。这个参数反映了二极管在反向电压下的漏电流情况，对于某些需要精确控制电流的电路来说，这个参数非常重要。

阻抗（Zzt）：1SMA4734A的阻抗为5Ω。阻抗是描述电路中电流与电压之间关系的物理量，对于稳压二极管来说，阻抗的大小会影响其稳压性能。

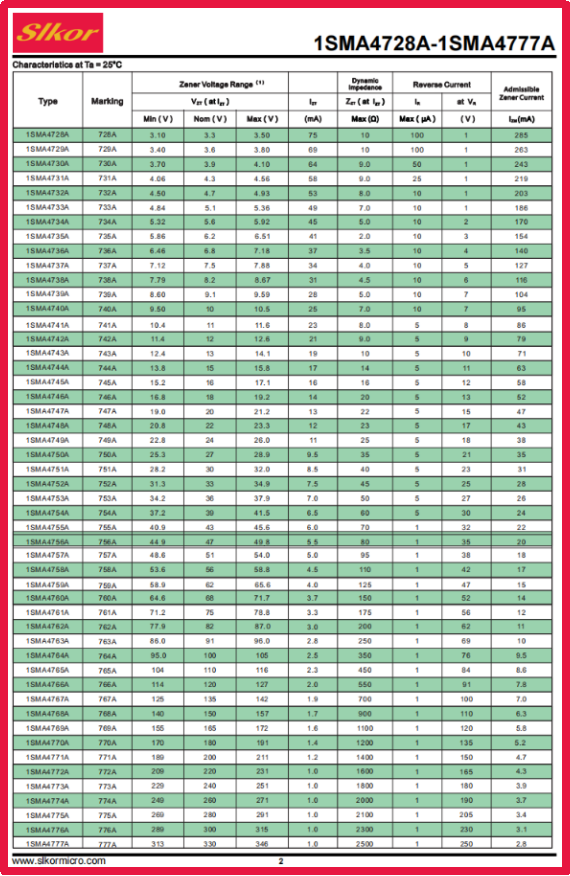

萨科微Slkor稳压二极管1SMA4734A规格书

萨科微Slkor稳压二极管1SMA4734A相关参数

二、萨科微Slkor稳压二极管1SMA4734A的应用

1SMA4734A由于其稳定的电压输出和适中的功率，被广泛应用于各种电子设备中。以下是一些典型的应用场景：

电源电路：在电源电路中，稳压二极管可以用来稳定输出电压，确保电路中的其他元件能够正常工作。

参考电压源：在某些需要精确电压参考的电路中，稳压二极管可以作为稳定的电压源使用。

保护电路：当电路中的电压超过某个阈值时，稳压二极管可以通过其反向击穿特性来保护电路中的其他元件免受损坏。

温度补偿：在某些需要温度补偿的电路中，稳压二极管的电压随温度变化的特性可以被用来实现温度补偿。

三、稳压二极管的工作原理

稳压二极管，也称为齐纳二极管或反向击穿二极管，其工作原理基于Zener击穿效应（或称为齐纳效应）。这一效应描述的是，当二极管的反向电压增加到一定阈值（即齐纳电压）时，反向电流会急剧增大，但电压几乎保持不变。

稳压二极管通常由硅制成，具有PN结构。在正常工作时，它主要在反向击穿区域工作。这是一种非破坏性的击穿，允许电流在较高的反向电压下通过二极管，同时维持电压的稳定。这种独特的电气特性使得稳压二极管能够在电路中发挥稳定电压的作用。

四、应用与工作原理的关联

电压稳定器：稳压二极管最常见的应用是作为电压稳定器使用。其工作原理中的Zener击穿效应使得稳压二极管能够提供稳定的电压输出，用于保护电路中其他元件不受电压波动的影响。例如，在电子设备中，稳压二极管可以保护电路免受电源波动或过压的损害。

参考电压源：稳压二极管的固定电压输出可以作为电路中的参考电压源使用，用于比较或校准其他信号。这一应用同样基于其稳定的电压输出特性。

调节器件：稳压二极管也可用作调节器件，用于调整电路中的电压或限制电压范围。通过调整稳压二极管的型号和连接方式，可以实现不同的电压调节需求。

浪涌保护电路：稳压二极管在准确的电压下击穿，可作为限制或保护元件使用。例如，在电源电路中，当电源电压超过稳压二极管的稳压值时，稳压二极管会导通，从而保护电路中的其他元件免受过压损害。

电弧抑制电路：在电感线圈上并联接入稳压二极管可以消除开关断开时产生的电弧。这是因为在电感线圈释放电磁能时产生的高压被稳压二极管吸收，从而消除了电弧。
