【每日一品】萨科微MMBT5401三极管：中功率放大和高频应用的理想选择

其他|other else|

2023-07-06 20:52:39 626

深圳市萨科微半导体有限公司，技术骨干来自清华大学和韩国延世大学，以新材料新工艺新产品引领公司发展，掌握国际*的第三代半导体碳化硅功率器件技术。萨科微产品包括二极管三极管、功率器件、电源管理芯片等集成电路三大系列。今天介绍的是萨科微slkor三极管MMBT5401。这款三极管适用于中功率放大和开关电路应用，具有*的性能和可靠性。具有较高的集电极电流(Ic)和功率(Pd)承受能力，能够满足中功率放大和开关电路的需求。它还具有低饱和电压和快速的开关特性，能够实现高效的功率转换和快速的信号响应。

萨科微slkor三极管介绍与应用

三极管小知识

三极管是一种重要的电子器件，具有放大和开关功能。深入了解三极管的结构、工作原理、特性和应用，有助于更好地理解和应用它们。三极管有三个工作区域，分别是截止区、放大区和饱和区。在截止区，基极与发射极之间的电压低于阈值电压（一般为0.6V），此时三极管处于截止状态，没有电流通过。在这个区域，三极管的集电极与发射极之间的电阻非常大，可以近似看作是一个开路。在放大区，基极与发射极之间的电压大于阈值电压，但还没有达到饱和电压（一般为0.2V），此时三极管开始导通。这个区域是三极管最常用的工作区域，用于放大电流和电压。在饱和区，基极与发射极之间的电压大于饱和电压，此时三极管完全导通，输出信号达到最大值。

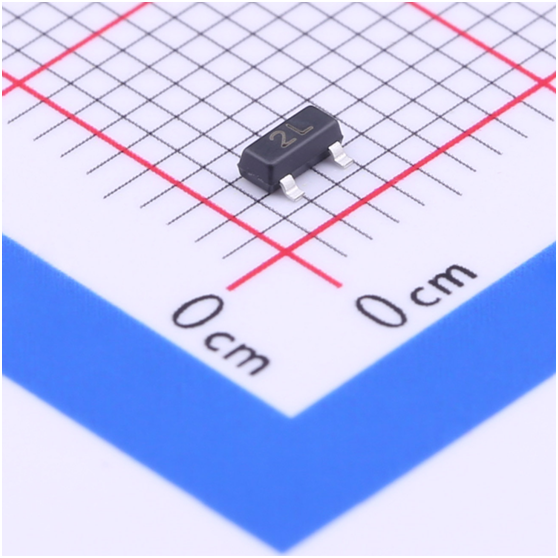

萨科微slkor三极管MMBT5401产品图

MMBT5401是一款PNP型三极管，具有以下参数和特点。它的集射极击穿电压为-150V，集电极-发射极饱和电压为500mV@50mA,10mA，适用于一些中功率放大应用，且器件在饱和区时的性能较好。它的直流电流增益为-60@10mA,5V，集电极电流为-500mA，集电极截止电流为50nA，截止电流指在截止区时，集电极的漏电流，这个参数越小，说明器件的截止状态越好。MMBT5401的功率为225mW，特征频率为100MHz，适用于一些高频应用和开关电路的应用。

萨科微slkor三极管MMBT5401参数

此外，MMBT5401的互补三极管是MMBT5551，通过互补对的使用，可以更灵活地设计和优化电路。MMBT5401使用无铅材料，符合RoHS标准。RoHS是欧盟制定的一项环保指令，符合RoHS标准的产品不含铅、汞、镉、六价铬等有害物质，对环境和人体健康的影响更小，MMBT5401作为一种无铅材料，符合RoHS标准，更加环保和可持续。

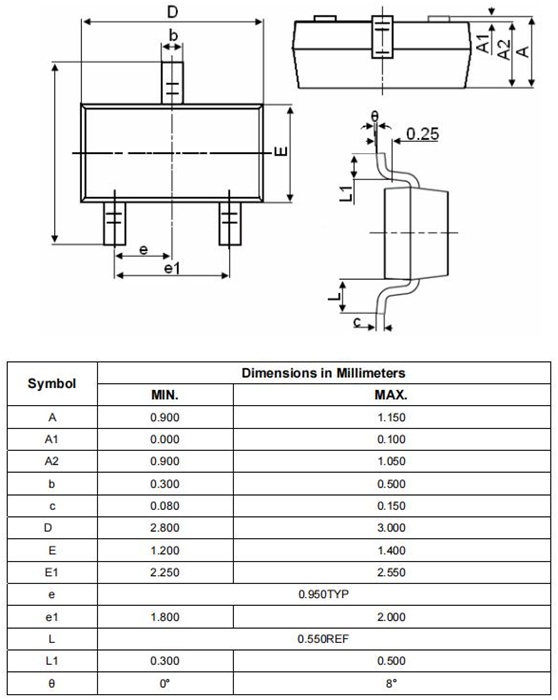

萨科微slkor三极管MMBT5401平面图

MMBT5401适用于中功率放大和开关电路应用以及高频应用。它具有以下特点和优势，它的高功率承受能力、低饱和电压和*的高频性能，使其非常适合用于高频应用，可以快速地响应高频信号，并保持较低的失真和干扰。无论是在音频放大器、电源控制还是电机驱动等领域，MMBT5401都能提供可靠的性能，是中功率放大和开关电路的理想选择。

关于萨科微slkor

深圳市萨科微半导体有限公司，技术骨干来自清华大学和韩国延世大学，以新材料新工艺新产品引领公司发展，掌握国际*的第三代半导体碳化硅功率器件技术。萨科微产品包括二极管三极管、功率器件、电源管理芯片等集成电路三大系列。在金航标kinghelm（www.kinghelm.net）萨科微总经理宋仕强先生的强力带领下，萨科微从一家电子元器件功率器件IP设计公司已发展成为集设计研发、生产制造、销售服务一体化的高新科技企业,“SLKOR”品牌在半导体行业声誉日隆。萨科微官网www.slkormicro.com在展示萨科微产品、宣传“SLKOR”品牌的同时，也开展行业的技术交流、思想碰撞、信息互换、资料查询等，逐渐成为半导体行业内协同发展最重要的平台之一，为了服务好华强北的客户，萨科微最近还在华强北开设了第二家”slkor”品牌的直营店！

萨科微碳化硅专家

萨科微slkor热销型号可以替换TI德州仪器、ON安森美、AOS万代半导体、TOSHIBA东芝的功率器件，是“国产替代”的*，市场反应速度快、快速推出新产品，萨科微SLKOR霍尔hall元件优势产品主要有SL1603SL、SL1613SH、SL1623SH、SL1625SH、SL1615SH等型号。萨科微广泛应用于TWS蓝牙耳机、智能门窗、ABS系统等领域。萨科微SLKOR的线性霍尔元件体积小、灵敏度高、线性度好；开关霍尔元件无磨损、无抖动、无回跳、位置重复精度高。萨科微SLKOR中低压MOS管优势产品主要有SL17N06DN1、SL11P06DN1等。广泛应用于智能扫地机器人、洗碗机、果汁机等产品。萨科微SLKOR有全系列的MOSFET产品，TO220/TO247多种封装外形，自主晶圆设计能力。产品已经应用在普森斯、科沃斯、松下等品牌的产品上。萨科微SLKOR高压MOS管优势产品主要有SL13N50F、SL18N50F、SL20N50F等型号。广泛应用于户外电源、显示屏电源、工业变频器等领域。萨科微SLKOR拥有自主晶圆设计能力及制造能力、产品有更优的性能及抗雪崩能力。萨科微SLKOR低压MOS管优势产品主要有2N7002、3401、2301、2302、3407、3400等。广泛应用于TWS蓝牙耳机、智能家居、PD快充、电动工具、挂脖小风扇等。萨科微SLKOR拥有先进的自动化生产设备，确保产品的精度和稳定性。已经在华为、小米、美的等产品上使用。

MMBT5401至产品详细网页
