【每日一品】光耦6N139：高效、可靠的信号传输保障

其他|other else|

2024-01-06 07:43:21 507

根据*半导体贸易统计组织（WSTS）公布的新数据，2024年全球半导体销售额预计将达到5,883.64亿美元，同比增长13.1%。这一预测显示出生成式AI爆发所带来的高性能计算和逻辑芯片需求的急剧增长，以及存储器需求的逐步回暖。对于萨科微半导体来说，这是一次发展的机会和机遇。作为总部位于中国广东省深圳市的半导体公司，萨科微半导体一直致力于以新材料、新工艺、新产品驱动公司的发展，并为全球客户提供产品和配套服务。作为*高新技术企业，该公司获得了ISO9001质量管理体系认证以及欧盟的ROHS和REACH认证，为产品的质量和环境保护提供了保障。在全球半导体销售额增长的背景下，萨科微半导体将继续致力于技术创新和产品创新。不断推进研发和创新，充分利用自身的技术优势，提升产品性能和品质，以满足客户对高性能计算和逻辑芯片的需求。

萨科微碳化硅专家

光耦合器是一种广泛应用于电子系统中的元器件。它能够将光信号与电信号相互转换，隔离高电压和高频噪声信号，从而保证了电路的稳定性和可靠性。萨科微半导体光耦6N139是一款高性能的光耦合器，它将AIGaAs红外发射二极管作为发射器，光学耦合到硅高速塑料DIP8中的光电达林顿晶体管，具有不同引线成型选项的封装。

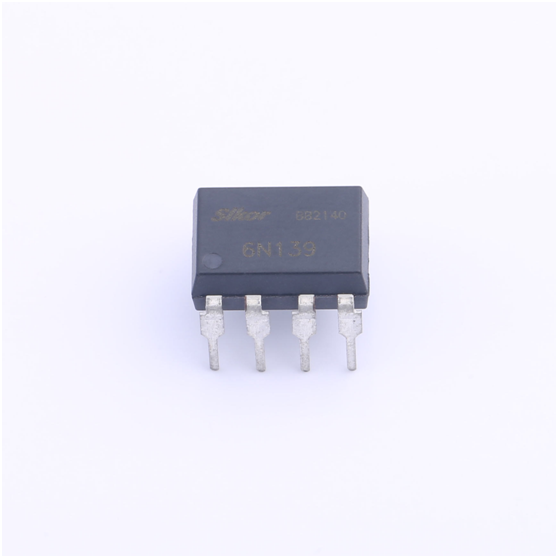

萨科微半导体光耦6N139产品图

其中，AIGaAs红外发射二极管作为发射器，能够提供高强度的光信号，并且具有高速、高效、稳定的特性。这使得光耦6N139能够实现快速、可靠的光学耦合。而光电达林顿晶体管则作为接收器，能够将光信号转换为电信号，并且具有高速、高灵敏度、低失真的特性。能够实现高效、可靠的信号传输。

萨科微半导体光耦6N139

此外，光耦6N139还具有分离设计，即光电二极管和达林顿晶体管之间采用分离设计，从而消除了二极管的反向电流和漏电流，减少了信号失真的可能性。同时，光耦6N139的晶体管输出采用达林顿晶体管，能够减少基极集电极输入晶体管的电容，将速度提高几个数量级，超过传统光电晶体管的幅度。光耦6N139还具有高隔离度5000 VRMS，直流输入，晶体管输出的特点，能够保证信号传输的稳定性和可靠性。它的工作温度范围为-55℃至100℃，具有REACH合规性，无卤素，符合环保标准。

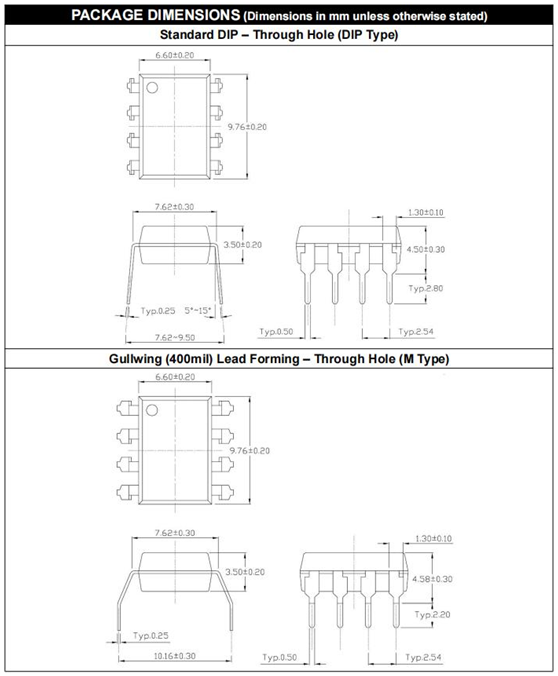

光耦6N139采用DIP-8封装，具有以下主要参数：

·VCEO(V)：18V（集电极与发射极之间的max电压）

·IC(mA)：60mA（集电极电流）

·VR(V)：5V（反向工作电压）

·IF(mA)：25mA（LED发射器电流）

萨科微半导体光耦6N139

最后，光耦6N139可以应用于低电流线路接收器、电流环接收器、CMOS-LSTTL-TTL输出接口、脉冲变压器更换等领域。无论是在哪个领域，光耦6N139都能够提供高效、可靠的信号传输支持，为各种电子系统提供了稳定、可靠的信号传输保障。
