拆解完131款氮化镓快充，我们得到了8个重要数据

其他|other else|

2022-03-18 02:26:28 4

近几年来，氮化镓快充从最初的第三方品牌配件逐步进入系统内，成为众多手机、笔电产品的标配。同时，氮化镓技术在消费类电源市场中的应用领域也得到拓展，从单一的快充充电器，逐步延伸至快充拓展坞、快充插线板、快充墙插等品类。在这一过程中，氮化镓也从最开始的黑科技逐渐变成了家喻户晓的技术。

充电头网已经累计拆解了近两千款消费类电源配件，其中就包括氮化镓相关快充产品应用案例超过100款。在一次次的产品解剖中，还原产品本真，为广大的快充电源工程师朋友提供了丰富的案例和设计参考，推动氮化镓快充产业的发展。

今天这篇文章主要为大家汇总分享往期经典的氮化镓快充拆解案例，拆解完131款氮化镓快充后，充电头网得到了8个重要数据，分别是输出功率占比、品牌占比、电源架构等，详细信息如下。

65家品牌推出131款氮化镓快充

充电头网本次一共汇总了131款氮化镓快充产品，分别来自65家不同的品牌，其中既包含了小米、OPPO、华为、努比亚、联想、戴尔、LG等系统内的品牌，也包含了诸多第三方数码配件品牌，如Anker、倍思、绿联、摩米士、麦多多等，此外还有一些快充工厂。

输出功率

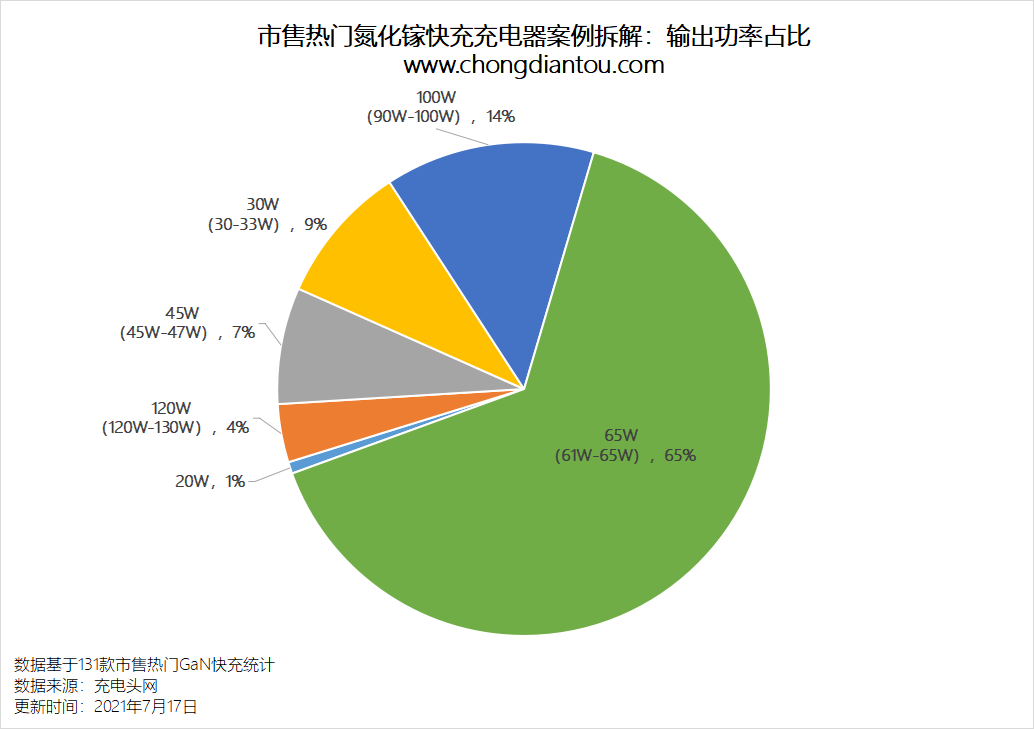

从输出功率来看，65W依然是氮化镓快充市场的主流，占比达65%，其次是100W以上的产品，合计占比达到了18%；45W氮化镓快充和30W氮化镓快充占比分别为7%和9%；20W氮化镓快充较少，少有厂商考虑应用氮化镓技术。

品牌

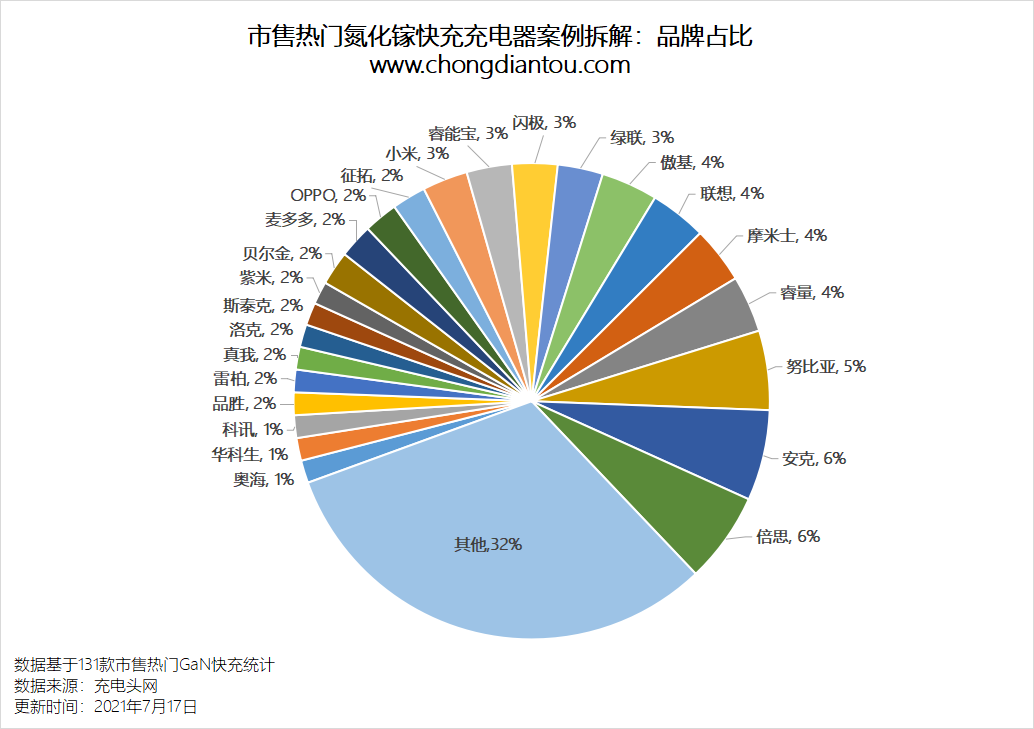

在本次汇总的这131款氮化镓快充产品拆解案例，分别来自65家不同的品牌，其中，努比亚、倍思、ANKER三家品牌推出的氮化镓快充产品占比相对较高，已有7-8款案例。此外，摩米士、联想、小米、傲基、闪极、睿能宝等品牌的案例约为4-5款，占比约在3%-4%之间。另有32%占比的品牌，其产品案例均为1款。

电源架构

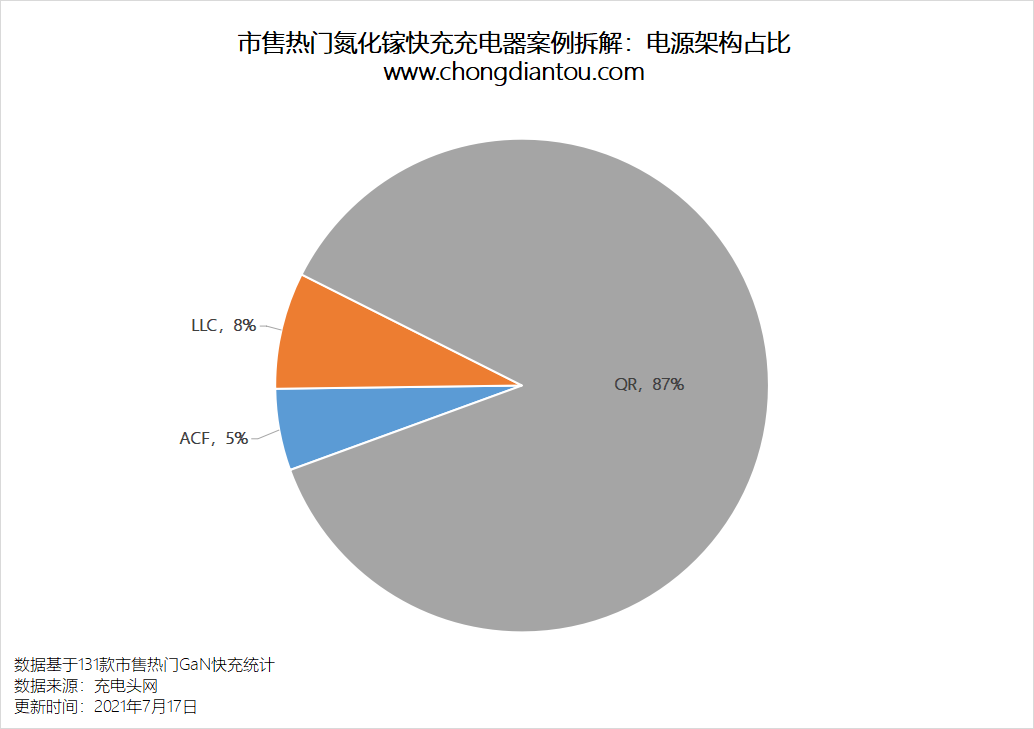

从本次氮化镓快充案例的拆解数据可见，高频QR是目前市面上应用最为广泛的一种电源架构，占比达到了87%；这也是目前最具性价比的氮化镓快充架构。

有源钳位ACF电源架构占比5%，这种电源架构具有低开关损耗，高效率，应用以手机大厂品牌氮化镓快充为主。

另有8%的快充产品选择了LLC的架构，据充电头网观察，大功率多口快充市场为LLC架构的普及起到了积极的推动作用，尤其是在国内市场，几乎成为了百瓦多口快充的*方案。

GaN功率器件品牌

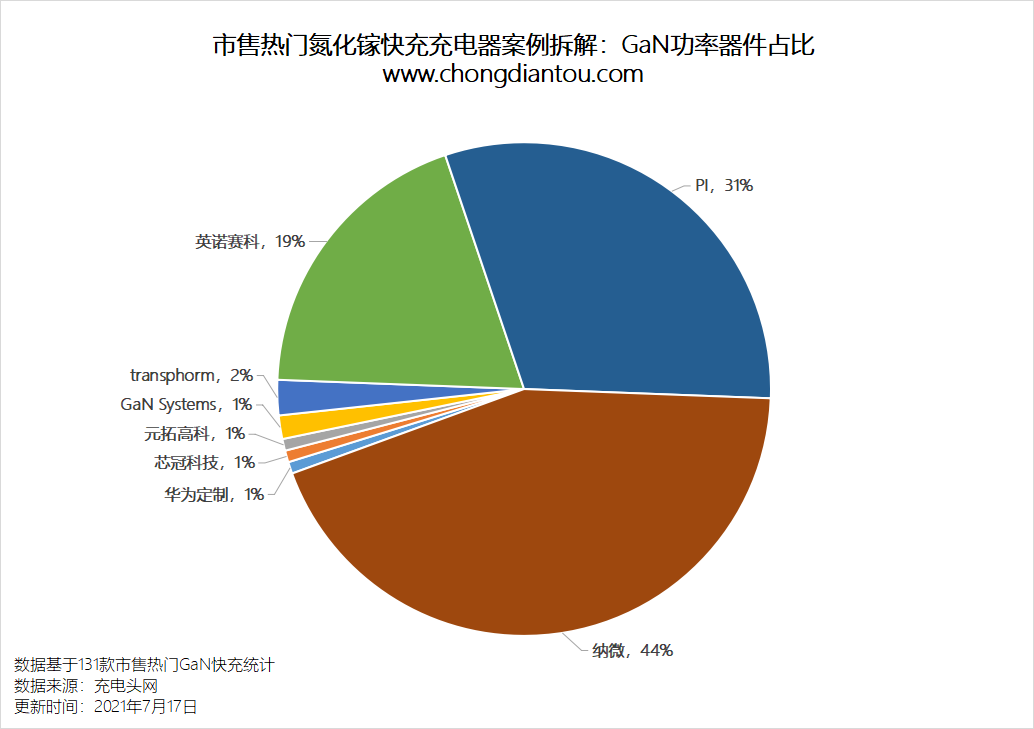

氮化镓功率器件最能反应出市场的格局。从已有的统计数据来看，氮化镓功率器件市场占比排名前三的分别是纳微、PI、英诺赛科，这也是目前快充市场上出货量最大的三家氮化镓芯片原厂，三家产品各具优势，并有着各自固定的客户群体，器件累计出货量均在千万颗以上。

此外，进口品牌中还有GaN systems、Transphorm，国产厂商也有芯冠科技、远拓高科等厂商陆续实现了量产出货。

值得期待的是，2021年年内还能看到控制器、驱动器、GaN合封的单芯片批量出货，成为市场新物种。

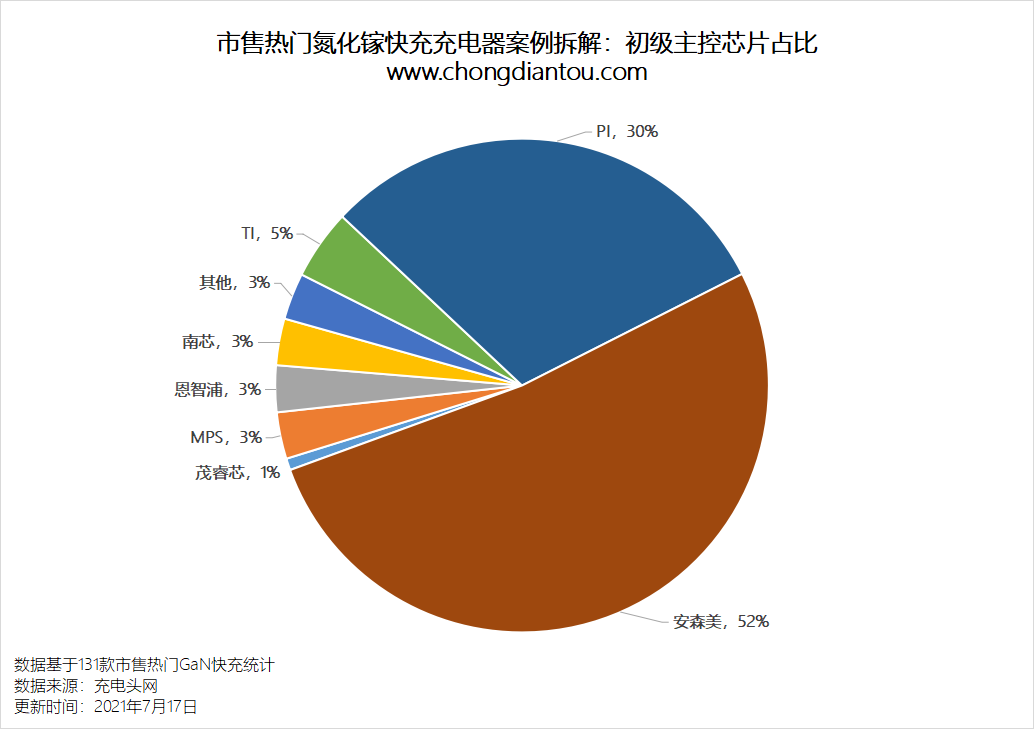

氮化镓快充控制器

从主控芯片的分布来看，安森美目前处于市场的主导地位，占比达到了52%，这主要是归功于NCP1342这颗经典的QR反激拓扑主控芯片，这颗芯片也是很多氮化镓器件厂商、方案商开发Demo时最常用的一颗料。

同时，老牌电源厂商PI凭借高度集成的合封氮化镓电源芯片的优势，也拿下了30%的占比，成为氮化镓主控芯片领域的第二大巨头。

TI的控制芯片主要在ACF架构中应用较多，MPS、NXP等品牌的控制芯片则主要是在LLC领域重点发力。

最值得一提的是，在本次案例汇总统计中，能够看到以南芯、茂睿芯为代表的国产氮化镓控制芯片品牌的身影。从研发到量产并应用于快充产品中，完成了国产氮化镓电源芯片的重大突破。

氮化镓快充同步整流

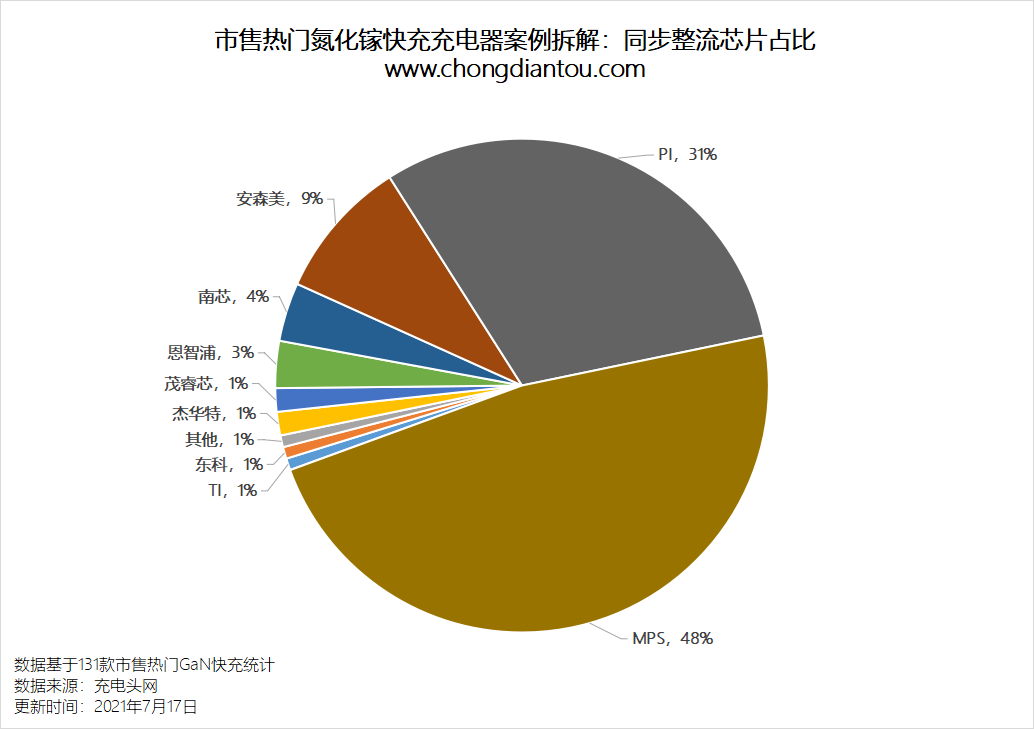

同步整流芯片方面，大头被老牌厂商MPS占据，比例高达48%，这主要是MP6908A这颗芯片做出的贡献，广泛应用于QR快充电源架构中。PI依然稳居第二，占比31%，这也是合封芯片的优势所在。

在同步整流芯片方面，国产品牌更加丰富，南芯、东科、茂睿芯、杰华特均有非常成熟的产品案例，在未来的氮化镓快充市场中，应用案例应该也会越来越多。

氮化镓快充协议芯片

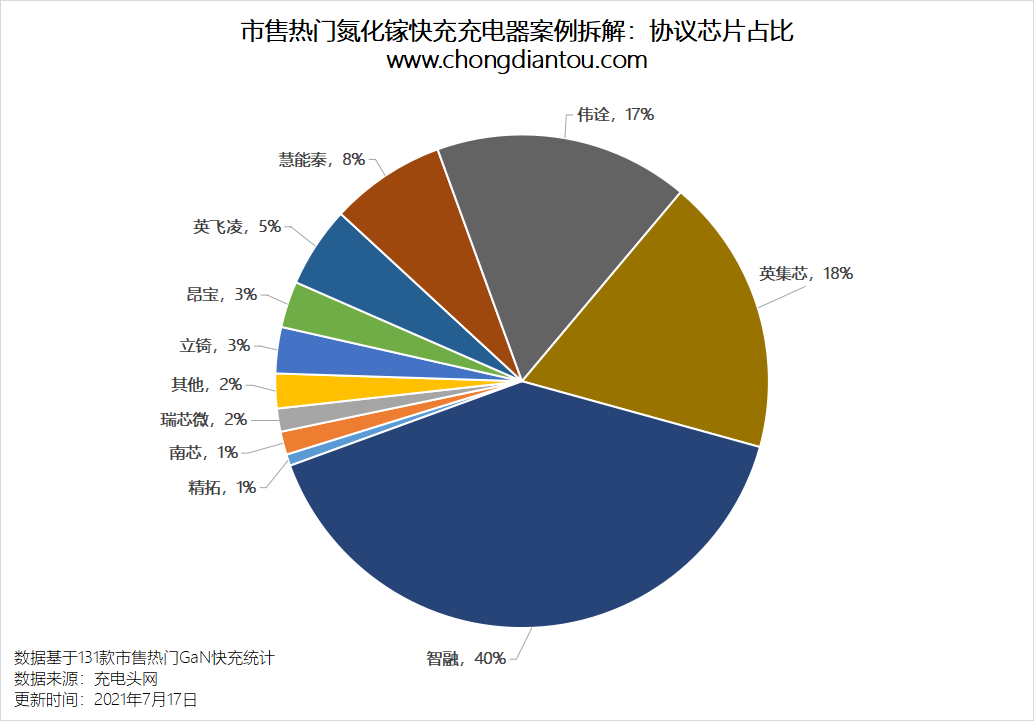

协议芯片方面就出现了一个很有意思的现象，国产厂商占据了70%以上的市场份额，其中智融科技凭借40%的占比坐上了头把交椅，这也主要得益于市面对多口氮化镓快充产品的需求十分*盛，智融SW351x系列借此机会一炮而红。

由于多口氮化镓快充的普及，智融也成为这一市场的大赢家。其中LLC+DC-DC的架构组合，智融内置快充协议的电源芯片，大大简化了产品的开发周期。

英集芯和伟诠的占比分别为18%和17%，位居第二和第三。此外，本土品牌中慧能泰、瑞芯微、南芯、昂宝等品牌也有不同的占比。

由于赛普拉斯已经被英飞凌收购，在氮化镓快充芯片占比TOP5中也见到了英飞凌的身影。

PFC控制器

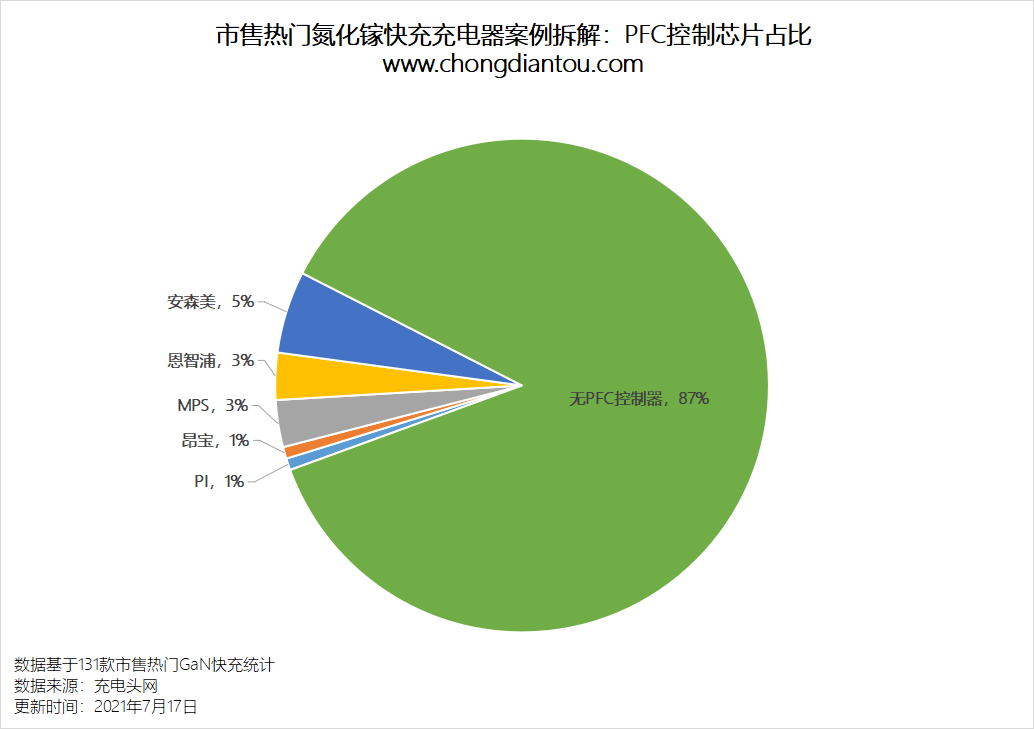

PFC控制器主要应用于大功率快充产品中，尤其是国内市场，对于75W以上的电源产品而言，PFC功率因数校正电路是刚需，具备PFC电路的快充主要集中在100W和以上功率段。

这也从侧面反映出，在大功率快充市场还有待开发，随着大功率快充产品的普及，PFC控制芯片市场情景广阔。

除此之外，百瓦级氮化镓快充的普及，也帮助到了碳化硅二极管的规模化商用，这里主要应用于PFC电路，其中美浦森、泰科天润、安森美、基本半导体、飞锃半导体等碳化硅原厂都已经批量出货。

充电头网总结

距离上次充电头网统计氮化镓快充应用案例，仅仅过去半年时间。这期间新增的案例多达40余款，同时也不断有新的品牌以及电源厂商加入到这一阵列中来，为市场注入新鲜的血液。

从目前的市场现状来看，主要产品仍然是集中在65W这个功率段，100W级别的大功率快充市场的应用逐渐成为主流，新兴的30W氮化镓快充成为市场黑马。未来，240W快充新技术普及，成为潜力市场。

在架构方面，目前各大厂商均更倾向于选择更具性价比的QR架构，无论是单口还是多口，都在价格方面有着*的优势；不过随着大功率快充的普及，LLC架构也逐步获得厂商青睐。

最值得一提的是，在本次的氮化镓快充案例汇总中，无论是氮化镓功率器件，还是氮化镓主控芯片、同步整流芯片，都看到了不少国产厂商的身影。这也意味着氮化镓技术率先在消费类电源领域实现了全部国产化，核心技术自主可控。

“十四五规划”发布以来，碳达峰碳中和新型环保理念对绿色能源发展提供了新机遇，尤其是氮化镓应用于快充，带来了高效轻薄的充电器产品。

转换效率提升，发热降低，减少了二氧化碳。如全球数十亿只充电器普及氮化镓技术，将有效降低电子产品充电过程中的碳排放量。
