萨科微slkor（www.kinghelm.com.cn）总经理宋仕强说，电子信息行业行业大势犹在，华强北的发展还有机会。就目前来说，推动经济“康波周期”的颠覆性新技术尚未出现，我们还处在电子信息时代。近年AI、元宇宙、微软ChatGPT和华为盘古大模型的发展方兴未艾，不断发展电气化、信息化、数字化都离不开电子元器件。萨科微slkor（www.slkoric.com）主要研发生产功率器件MOS管、三极管，霍尔开关传感器，ESD、TVS、肖特基二极管，光耦，桥堆，可控硅，IGBT，LDO电源管理芯片AC/DC等这些器件。今天要介绍的是萨科微slkor线性稳压器LM317。

萨科微slkor低压差线性稳压器介绍与应用

LM317是三端可调制稳压器集成电路，最初由美国研发设计，如今我国和*各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调特点。

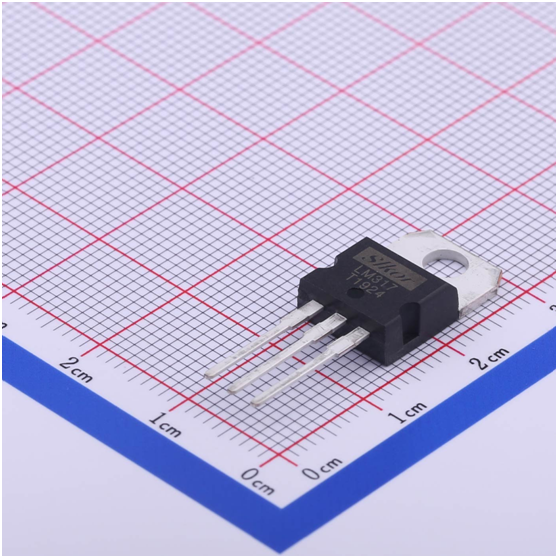

萨科微slkor线性稳压器LM317产品图

LM317的内部电路主要由晶体管组成。在芯片内部，通过最后一级的调整管跨接在输入与输出端，通过控制调整管的导通程度来调整最终的输出电压。这个调整管位于芯片结构框图的最右边，跨接在输入输出引脚之间。LM317的工作原理类似于串联稳压电路。它通过调整内部开关管的导通程度或等效电阻来控制输出电压。具体来说，当输入电压高于所需输出电压时，调整管会导通，使得部分输入电流通过调整管流回至输入端，从而实现电压降低；当输入电压低于所需输出电压时，调整管会断开，输入电流不再流回，从而实现电压稳定输出。

LM317的参数如下：

·VIN(V)：40V

·VOUT(V)：1.2V

·IOUT(A) ：1.5A

·Vdrop(V)：1.25V

·Package：TO-220

由于LM317是线性调压芯片，它的工作原理是通过调整内部开关管的导通程度或等效电阻来控制输出电压。在这个过程中，芯片内部会产生一定的功耗，从而产生发热。尤其是当输入电压与输出电压之间的差距较大时，芯片需要消耗更多的电能转化为热能，进一步增加了发热量。为了解决这个问题，采用了外接功率管的方式来扩展输出电流能力。通过外接功率管，可以使LM317的输出电流大幅提升，满足更高功率的需求。

LM317是一款常用的线性稳压器，主要用于干直流-直流变换电路。线性稳压器的特点是输出电流与输入电流几乎相同，取决于负载的电流。因此，通过线性稳压器上输入电压与输出电压之间的电压差乘以电流值，可以计算线性稳压器所消耗的功率。随着时间的推移，功率会转化为热量。为了散发热量并保持稳压器的正常工作温度，需要使用散热片，并采取绝缘措施与其他电路部分隔离。正确选择和安装散热片可以提高线性稳压器的性能和可靠性。
