一、萨科微slkor稳压二极管ZM4742A的概述

ZM4742A是一款高性能的稳压二极管，其标称稳压值为12V，精度高达±5%，功率为1W。这款稳压二极管具有反向电流小、阻抗低等特点，能够在各种电路中提供稳定的电压输出，从而确保电路的稳定运行。

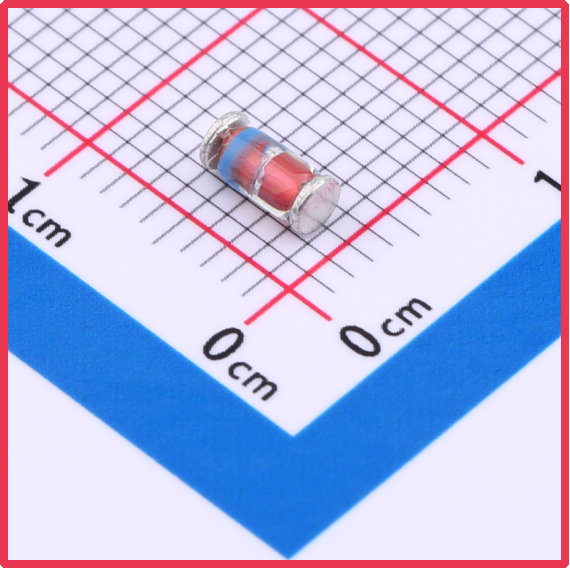

萨科微Slkor稳压二极管ZM4742A产品图

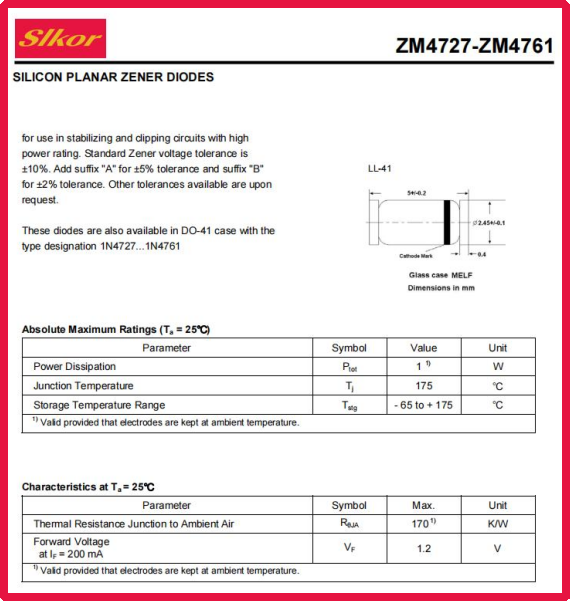

萨科微Slkor稳压二极管ZM4742A规格书

二、萨科微slkor稳压二极管ZM4742A的性能特点

高精度稳压：ZM4742A稳压二极管的稳压精度为±5%，能够在较大的电源电压波动范围内保持输出电压的稳定。这一特点使得ZM4742A在需要高精度电压稳定的电路中具有广泛的应用。

高功率承受能力：ZM4742A稳压二极管的功率达到1W，能够承受较大的电流和电压，从而满足高功率电路的需求。

低反向电流：在未达到击穿电压之前，ZM4742A稳压二极管的反向电流仅为5μA@9.1V，这有助于减少电路的功耗，提高电路的能效。

低阻抗：ZM4742A稳压二极管的阻抗为9Ω，这意味着它具有较低的动态阻抗，能够迅速响应电流变化，保持输出电压的稳定。

萨科微Slkor稳压二极管ZM4742A相关参数

三、萨科微slkor稳压二极管ZM4742A的使用注意事项

在使用ZM4742A稳压二极管时，应确保输入电压不超过其额定功率和额定电压范围。

在设计电路时，应充分考虑稳压二极管的温度系数和功耗特性，确保在不同温度和负载条件下电路的稳定性和可靠性。

在焊接和安装过程中，应注意避免对稳压二极管造成机械损伤或热损伤。

在使用前，应检查稳压二极管的外观和引脚是否完好，确保没有损坏或短路现象。

四、稳压二极管的应用电路仿真实验

实验目的

本实验旨在通过仿真软件模拟稳压二极管在电路中的应用，验证其稳压性能，并了解限流电阻在电路中的作用。

实验原理

稳压二极管是一种特殊的二极管，其特点是在反向击穿状态下能保持两端的电压基本不变。这种特性使得稳压二极管广泛应用于需要稳定输出电压的电路中。在稳压二极管的应用电路中，通常会串联一个限流电阻，以限制流过稳压二极管的电流，保护其正常工作。

实验步骤

●准备仿真软件：
选择一款合适的电路仿真软件，如Multisim或LTspice等。

●搭建电路：
在仿真软件中，选择稳压二极管ZM4742A（稳压值12V，精度±5%，功率1W，反向电流5μA@9.1V，阻抗9Ω）和合适的限流电阻。

构建一个基本的稳压电路，将稳压二极管连接在电源和负载之间，并在稳压二极管前面串联限流电阻。

●设置参数：
设置电源电压为略高于稳压二极管稳压值的电压，例如10V。

根据需要设置负载电阻的阻值。

调整限流电阻的阻值，观察其对输出电压的影响。

运行仿真：启动仿真程序，观察输出电压的波形和稳定性。

●数据分析：

记录不同限流电阻阻值下的输出电压值。

分析限流电阻对输出电压的影响。

实验结果与讨论
●输出电压的稳定性：

在合适的限流电阻阻值下，稳压二极管能够有效地将输出电压稳定在标称值附近（本例中为12V±5%）。

当限流电阻阻值过小时，流过稳压二极管的电流过大，可能导致稳压二极管过热甚至损坏，输出电压不稳定。

当限流电阻阻值过大时，稳压二极管可能无法提供足够的电流来维持恒定的输出电压，输出电压也会受到影响。

●限流电阻的作用：

限流电阻在电路中起到了限制电流的作用，保护了稳压二极管免受过大电流的损害。

通过调整限流电阻的阻值，可以间接调整输出电压的大小，满足不同电路的需求。

实验结论

通过本次仿真实验，我们验证了稳压二极管在电路中的稳压性能，并了解了限流电阻在电路中的作用。实验结果表明，在合适的限流电阻阻值下，稳压二极管能够有效地将输出电压稳定在标称值附近，为电路提供稳定的电压输出。同时，限流电阻在电路中起到了限制电流和保护稳压二极管的作用，对于保证电路的稳定性和可靠性具有重要意义。
