稳压二极管ZMM3V3的特性分析与产品生产工艺

稳压二极管ZMM3V3的特性分析与产品生产工艺

其他|other else|

2024-06-05 23:59:10 576

一、萨科微slkor稳压二极管ZMM3V3概述

稳压二极管，又称齐纳二极管或反向击穿二极管，是一种特殊的硅二极管，其主要功能是稳定电路中的电压。在众多的稳压二极管型号中，ZMM3V3以其精确的稳压值（3.3V）、适中的功率（500mW）和极低的反向电流（2μA@1V）而广泛应用于各种电子设备中。本文将详细探讨ZMM3V3稳压二极管的生产工艺，并深入分析其特性。

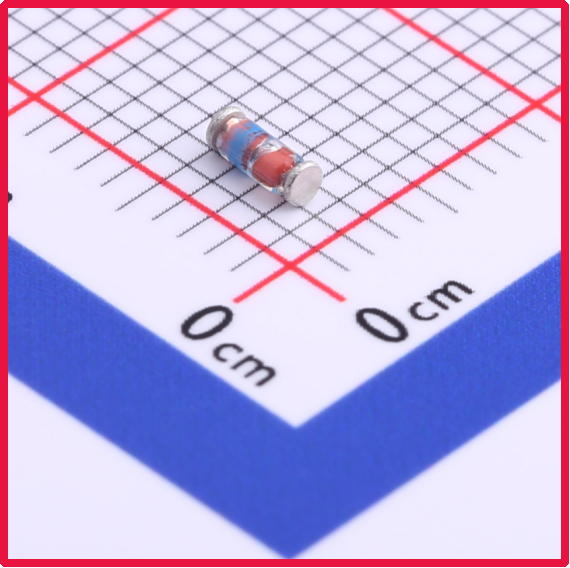

萨科微Slkor稳压二极管ZMM3V3产品图

萨科微Slkor稳压二极管ZMM3V3规格书

二、萨科微slkor稳压二极管ZMM3V3的特性分析

精确的稳压值：ZMM3V3稳压二极管具有精确的稳压值（3.3V），能够确保电路中的电压稳定，提高电路的稳定性和可靠性。

适中的功率：500mW的功率能够满足大多数电子设备对功率的需求，同时也不会造成过多的能量损耗。

极低的反向电流：ZMM3V3的反向电流仅为2μA@1V，使其在待机或低功耗模式下具有*的性能。极低的反向电流有助于降低电路的功耗和发热量。

*的温度稳定性：ZMM3V3稳压二极管在宽温度范围内具有稳定的性能，能够适应各种复杂的工作环境。

萨科微Slkor稳压二极管ZMM3V3相关参数

三、稳压二极管产品的生产工艺问题及分析如下：

生产工艺流程

稳压二极管的生产工艺流程主要包括以下几个步骤：

●材料准备：包括硅片、掺杂剂、氧化剂等材料的准备。这些材料的质量和纯度将直接影响产品的性能。

●晶圆制备：将硅片进行加工，制作出单个或多个PN结的晶圆。晶圆的制备过程需要精确控制，以确保PN结的质量和性能。

●掩膜光刻：将掩膜图案转印到硅片表面，并进行感光、显影等处理，形成扩散区、掺杂区等。掩膜光刻的精度将影响PN结的几何形状和位置。

●扩散：将掺杂剂通过高温扩散的方式加入到硅片中，形成掺杂区和扩散区。扩散过程的温度和时间控制非常重要，直接影响产品的稳定性和可靠性。

●氧化：将硅片放置在氧化炉中，加入氧化剂，形成硅片表面的氧化层和二极管的隔离层。氧化层的厚度和均匀性将影响产品的性能。

●金属化：在二极管的阳极与阴极处，通过金属沉积的方式制作出金属接触，以方便二极管的引出。金属化的质量将影响产品的导通能力和可靠性。

●切割：将晶圆切割成单个的稳压二极管芯片。切割过程的精度将影响产品的尺寸和外观。

●包装：将稳压二极管芯片进行包装，以封装成各种不同形式的稳压二极管产品。包装过程需要确保产品的安全和可靠性。

生产工艺问题及解决方案

●材料问题：

掺杂不足、掺杂不均匀、纯度不足等问题可能导致产品的性能不稳定。

解决方案：选择高质量、高纯度的原材料，并严格控制掺杂剂的浓度和均匀性。

●掩膜光刻问题：

掩膜光刻的精度不足可能导致PN结的几何形状和位置不准确。

解决方案：采用高精度的掩膜光刻设备和技术，确保PN结的精度和位置准确性。

●扩散问题：

扩散过程的温度和时间控制不当可能导致产品的稳定性和可靠性下降。

解决方案：严格控制扩散过程的温度和时间，确保掺杂剂和硅片的充分扩散和反应。

●氧化问题：

氧化层的厚度和均匀性不足可能影响产品的性能。

解决方案：优化氧化炉的工艺参数，确保氧化层的厚度和均匀性符合产品要求。

●金属化问题：

金属化的质量不好可能导致产品的导通能力和可靠性下降。

解决方案：采用高质量的金属材料和先进的金属化技术，确保金属接触的质量和可靠性。

●切割和包装问题：

切割精度不足和包装不良可能导致产品的尺寸和外观不符合要求，甚至影响产品的安全性和可靠性。

解决方案：采用高精度的切割设备和严格的包装标准，确保产品的尺寸和外观符合要求，并保证产品的安全性和可靠性。

萨科微稳压二极管（齐纳二极管）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微产品包括二极管三极管、功率器件、电源管理芯片三大系列，近年推出霍尔元件、模拟器件等新产品，在传感器、Risc-v单片机等产品上面布局！

ZMM3V3至产品详细网页
