一、萨科微slkor稳压二极管BZT52B6V8BS的概述

BZT52B6V8BS稳压二极管是一款高性能、高精度的半导体器件，专为电压调节和电路保护而设计。在电子设备中，稳压二极管扮演着维持电压稳定、确保电路正常运作的重要角色。BZT52B6V8BS以其*的技术特性，在业界备受推崇。

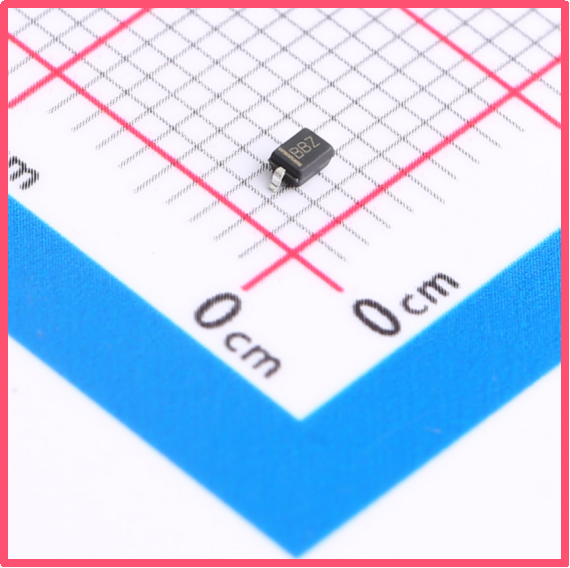

萨科微Slkor稳压二极管BZT52B6V8BS产品图

二、萨科微slkor稳压二极管BZT52B6V8BS的技术特性详解

稳压值与精度：

● 标称稳压值：6.8V，是BZT52B6V8BS在正常工作条件下提供的稳定输出电压。

● 稳压值范围：6.66V~6.94V，这个范围允许一定的电压波动，同时仍能保持电路的稳定性。

● 精度：±5%，意味着在不同环境和工作条件下，稳压值的偏差不会超过这个范围，确保了电路的高精度运作。

功率与反向电流：

● 功率：400mW，反映了该二极管能够承受的最大功率，是评估其驱动能力和耐用性的重要指标。

● 反向电流(Ir)：仅为2μA，显示了其在反向偏置时极低的漏电流，有助于降低功耗，提升效率。

三、萨科微slkor稳压二极管BZT52B6V8BS的物理与材料特性

BZT52B6V8BS稳压二极管采用先进的半导体材料和精密的制造工艺，确保其物理结构的稳定性和可靠性。其封装设计紧凑，便于集成到各种电子设备中。同时，材料的选择也兼顾了热稳定性和电气性能，以适应不同工作环境下的需求。

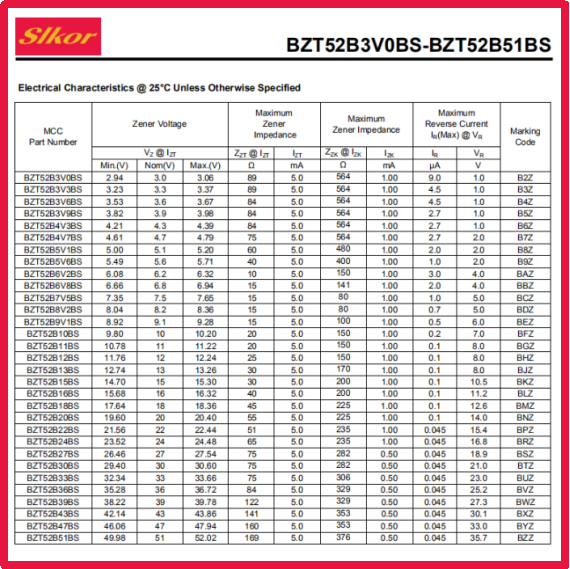

萨科微Slkor稳压二极管BZT52B6V8BS规格书

萨科微Slkor稳压二极管BZT52B6V8BS相关参数

四、萨科微slkor稳压二极管BZT52B6V8BS的应用实例与注意事项

BZT52B6V8BS稳压二极管广泛应用于各种电子设备中，如电源管理、电压调节器、保护电路等。在使用时，需要注意以下几点：

● 确保工作电压和电流不超过二极管的额定值，以防止损坏。

● 在布局和布线时，要注意散热和电气隔离，以提高电路的可靠性。

● 选择合适的滤波和旁路电容，以进一步优化电路性能。

五、与BZT52B6V8BS配合使用的重要元件介绍

当使用BZT52B6V8BS稳压二极管构建电路时，通常需要与其他几种关键元件配合使用，以确保电路的稳定性和性能。以下是一些建议与BZT52B6V8BS配合使用的重要元件及其作用：

滤波电容：

作用：滤波电容用于平滑直流电源中的纹波，减少电源噪声对稳压二极管及整个电路的影响。

选择：电容值的选择取决于电源的纹波大小和所需的滤波效果。通常，大容量的电解电容（如几百微法到几毫法）用于初级滤波，而小容量的陶瓷电容（如几十到几百皮法）用于进一步的高频滤波。

旁路电容：

作用：旁路电容用于为稳压二极管提供一个低阻抗的路径，以旁路掉高频噪声，从而保护稳压二极管免受高频干扰。

选择：旁路电容通常选择小容量的陶瓷电容，其值一般在几十到几百皮法之间，具体取决于电路的工作频率和噪声水平。

限流电阻：

作用：限流电阻用于限制流向稳压二极管的电流，防止因电流过大而损坏二极管。

选择：电阻值的选择应基于稳压二极管的额定电流和电路的工作电压。通常，需要通过计算或实验来确定合适的电阻值。

瞬态电压抑制器（TVS）：

作用：TVS用于保护电路免受瞬态过电压的冲击，如雷电、静电放电等引起的过电压。

选择：TVS的选择应基于电路的工作电压和预期的过电压水平。其击穿电压应略高于稳压二极管的工作电压，以确保在正常工作条件下不影响电路性能。

散热片：

作用：对于功耗较大的稳压二极管，可能需要加装散热片以帮助二极管散热，防止因过热而损坏。

选择：散热片的选择应基于二极管的功耗和工作环境温度。散热片的材料和尺寸应能够提供足够的散热面积，以确保二极管的工作温度在安全范围内。

这些元件与BZT52B6V8BS稳压二极管协同工作，可以构建一个稳定、可靠的电源电路。在实际应用中，可能还需要根据具体需求添加其他辅助元件，如保险丝、开关等，以进一步完善电路的功能和安全性。

萨科微稳压二极管（齐纳二极管）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微半导体总部设在中国广东省深圳市，以新材料、新工艺、新产品驱动公司的发展，萨科微技术团队主要来自韩国延世大学和清华大学，掌握国际*的碳化硅MOSFET生产工艺，及第五代超快恢复功率二极管SBD技术。由最初的FABLESS设计公司，发展成为集设计研发、生产制造、销售和技术服务一体化的综合型公司。萨科微是优秀的高新技术企业，拥有ISO9001质量管理体系和欧盟RoHS和REACH等多项认证。

BZT52B6V8BS至产品详细网页
