光耦。它是以光为媒介来传输电信号的器件，当输入端加电信号时发光器发出光线，受光器接收光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”控制。由于它具有抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高等有点，被广泛应用于电器绝缘、电平转换等数字电路上。

　　1、光耦邻近电阻，电容的运用状况。检查数据手册，看光耦的推荐输入电流多少，输入电压减去光耦三极管的深度饱满压降（1.5V左右），除以推荐输入电流便是前端输入端限流电阻巨细。输出端一般用RC滤波。

　　2、留意光耦的通断输入电流，门限电流，以及饱满压降进程。

　　3、留意光耦输出低电平的状况，由高电平到导通变成低电平是一个三极管深度饱满的进程，在数据手册上，有一个叫低输出电平的项目，里面一般有测试电流，高低两个，一般在7mA-20mA之间，这个电流很关键，前端的限流电阻不能太大，过小的电流如果不在这个范围内，后端的输出电压会过高。

　　4、总线驱动器，这个一般状况是FPGA的驱动能力和外围电路的电平状况，大部分状况是电平的不一致的时分运用。

　　光耦它是一种以光为媒介来传输电信号的器件，它基本上都是由发光二极管和光敏器件封装在同一款可内。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

　　那么怎么区分高速光耦和普通光耦呢，其实高速光耦与普通光耦结构是不一样的，高速光耦与普通光耦是不一样，高速光耦的结构是光敏二极管+放大驱动电路，普通光耦的结构是光敏三极管（+放大驱动电路）。光敏二极管的响应速度（上升下降时间）是纳秒级，光敏三极管的响应速度（上升下降时间）是微秒级。不是说普通光耦工作在线性区它就能高速，它固有的响应时间就限死了它想快也快不起来。

　　另外如果普通光耦工作在线性区，那它也会受限截至频率Fc（Cut-off Frequency）这个参数，普通光耦这个Fc基本在50KHz左右（测试条件VCC=5v、IC=5ma、RL=100R，RL加大Fc更小，RL=1K时，Fc大约在10KHz左右），像TLP521，Fc约50KHz,PC817,Fc约80KHz,CNY117,Fc约250KHz。

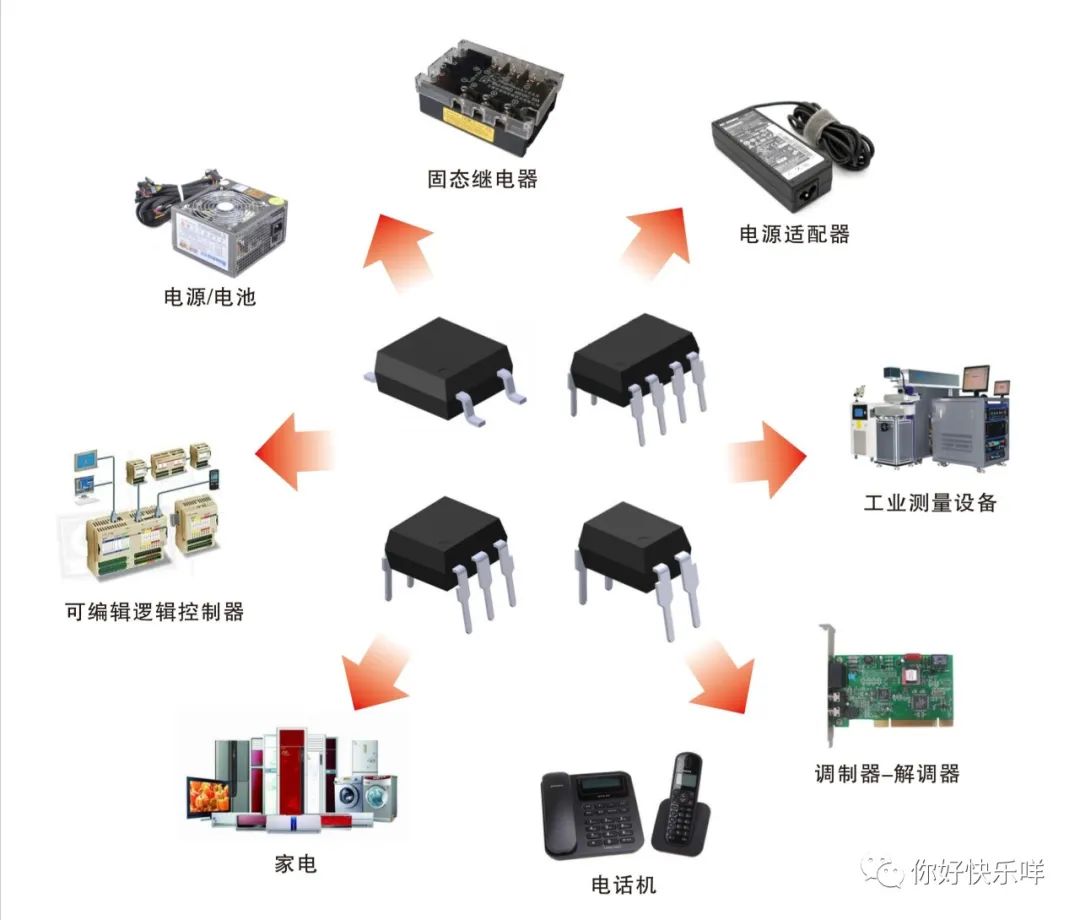

　　先进光半导体由南方先进联合日本归国华侨杨振林博士团队合资成立，以南方先进为主要投资方、杨博士团队为技术核心的一家专业从事光电器件、光耦合器、光耦继电器等光电集成电路以及光电驱动等产品，研发团队涵盖设计、制造、销售和服务的高新技术企业，先进光半导体拥有先进的光电器件全自动生产线，具有年产8000万只光电光耦器件的生产能力。现阶段先进光半导体的光耦继电器、光耦合器等主要产品用于：蓄电系统．智能电表．自动检测设备．电信设备．测量仪器．医疗设备．通信设备．PC端．安防监控．O/A设备．PLC控制器．I/O控制板等，依托于光半导体综合的设计技术和芯片制造技术优势，先进光半导体期望在有广阔发展前景的光电控制领域深耕，逐步提升产品的技术附加值，扩充技术含量更高的产品线。

免责声明：本文采摘自“你好快乐咩”，本文仅代表作者个人观点，不代表萨科微及行业观点，只为转载与分享，支持保护知识产权，转载请注明原出处及作者，如有侵权请联系我们删除。
