稳压二极管MMSZ5228B：深入解析其工作原理与正常工作状态

其他|other else|

2024-05-08 11:35:49 511

稳压二极管，或称为齐纳二极管（Zener diode），具有一种独特的工作状态，即反向击穿状态。这是其正常的工作模式，也是其实现稳压功能的关键。

萨科微稳压二极管（齐纳二极管）

萨科微Slkor稳压二极管MMSZ5228B产品图

稳压二极管MMSZ5228B是一种重要的电子元件，它在电路中起到稳定电压的作用。以下是对MMSZ5228B稳压二极管正常工作状态的详细解说：

稳压值（标称值）： MMSZ5228B的稳压值（标称值）为22V。这意味着在正常工作状态下，该二极管会努力将其两端的电压维持在22V左右。当电路中的电压高于这个值时，二极管会开始导通，通过消耗多余的电流来降低电压，防止其超过22V。

稳压范围：稳压范围是指稳压二极管能够稳定工作的电压区间。对于MMSZ5228B，其稳压范围为20.9V~30.1V。在这个范围内，二极管都能够有效地发挥其稳压作用。但是，如果电压超过这个范围，二极管的性能可能会受到影响，甚至可能损坏。

精度：精度±5%意味着稳压二极管的实际稳压值与标称值之间的偏差不会超过5%。也就是说，MMSZ5228B的实际稳压值可能在20.9V（22V - 5%）到23.1V（22V + 5%）之间。这个精度对于大多数应用来说已经足够，但在需要更高精度的场合，可能需要选择精度更高的稳压二极管。

功率：功率500mW是指稳压二极管能够承受的最大功率。在实际应用中，如果二极管所承受的功率超过这个值，可能会导致其过热而损坏。因此，在设计电路时，需要确保稳压二极管所承受的功率不超过其额定功率。

反向电流(Ir)：反向电流是指在反向电压下，稳压二极管中的电流。对于MMSZ5228B，当反向电压为17V时，其反向电流为0.1nA。这个值非常小，说明该二极管在反向电压下具有*的隔离性能，能够有效地防止反向电流对电路的影响。

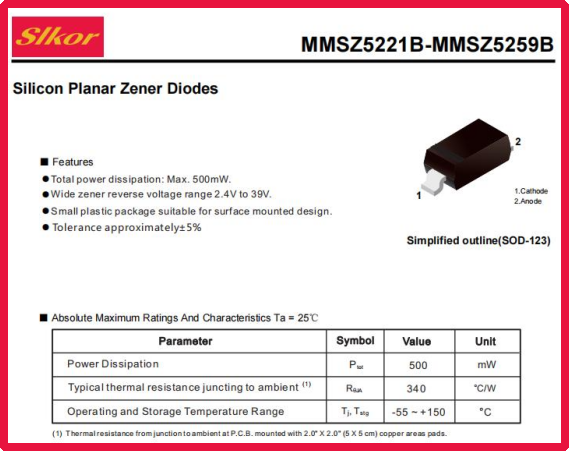

萨科微Slkor稳压二极管MMSZ5228B规格书

在正常工作状态下，当电路中的电压高于稳压二极管的稳压值时，二极管会开始导通，消耗多余的电流来降低电压。这个过程是自动的，并且非常快速，可以在几微秒甚至几纳秒内完成。通过这种方式，稳压二极管能够确保电路中的电压始终保持在稳定的范围内，从而保护后续电路免受电压波动的影响。同时，由于其高精度的特性，MMSZ5228B能够提供更为精确的电压稳定效果，满足各种高精度电子电路的需求。

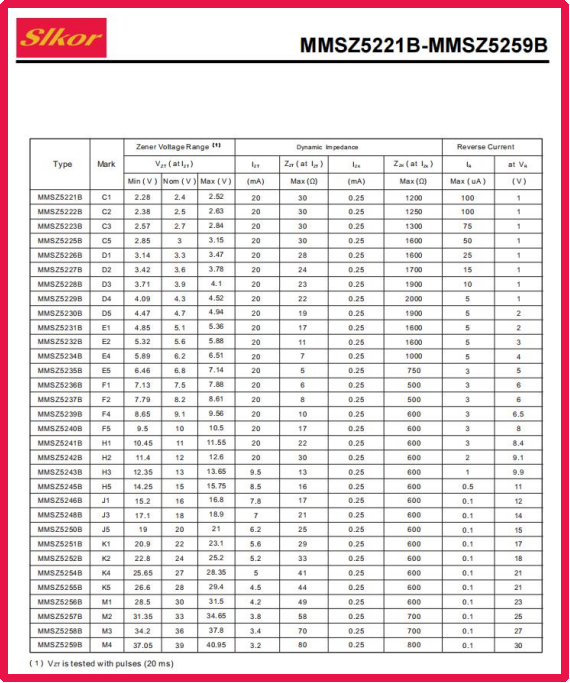

萨科微Slkor稳压二极管MMSZ5228B相关参数

如何理解稳压二极管的正常工作状态？

首先，我们需要理解稳压二极管的基本工作原理。稳压二极管利用PN结反向击穿状态，即在反向电压超过某一临界值（即反向击穿电压）时，反向电阻会突然降低到一个很小的数值，使得电流可以大量通过，但此时电压则保持恒定。这种特性使得稳压二极管在电路中起到稳定电压的作用。

具体来说，当稳压二极管处于反向击穿状态时，尽管电流在很大的范围内变化，但二极管两端的电压却基本上稳定在击穿电压附近。这种稳压特性使得稳压二极管在各种需要稳定电压的电路中得到了广泛应用，如电源管理、电压调节、过压保护等。

此外，稳压二极管还有一些其他的特性参数，如稳定电压（Uz）、反向漏电电流（Iz）、动态电阻（Rz）、额定功耗（Pz）和温度系数（α）等。这些参数共同决定了稳压二极管的性能和应用范围。

在实际应用中，稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。同时，由于其具有浪涌保护、过压保护等功能，稳压二极管在保护电路中的其他电子元件免受过高电压的影响方面也发挥了重要作用。

总的来说，稳压二极管的正常工作状态是反向击穿状态，其通过利用PN结反向击穿时电压保持恒定的特性，实现了在电路中稳定电压的功能。

萨科微slkor对标产品

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微产品包括二极管三极管、功率器件、电源管理芯片三大系列，近年推出霍尔元件、模拟器件等新产品，在传感器、Risc-v单片机等产品上面布局！

MMSZ5228B至产品详细网页
