"SLKOR"品牌在半导体行业享有*声誉。产品涵盖二极管、三极管、功率器件和电源管理芯片等集成电路三大系列。萨科微slkor（www.slkoric.com）主要研发生产功率器件MOS管、三极管，霍尔开关传感器，ESD、TVS、肖特基二极管，光耦，桥堆，可控硅，IGBT，LDO电源管理芯片AC/DC等这些器件。其中萨科微热卖的产品有，常规 IC : DW01，8205，4054，4056，7533，6206系列；TVS管：SMF，SMAJ，SMBJ，SMCJ ；slkor萨科微LDO：AMS1117系列，LM2576S系列,LM2596S系列,LM2575S系列；slkor萨科微可控硅：BTA08-800B，BTA16-800B,BTA24-800B,BTA41-800B；光耦：817，6N136，6N137等这些都是萨科微广受客户好评的产品。今天要介绍的是萨科微slkor瞬态抑制二极管SMBJ5.0A。

萨科微slkor瞬态抑制二极管介绍与应用

SMBJ5.0A是SMBJ系列瞬态抑制二极管家族中的一员。它采用玻璃钝化芯片，具有超快的响应时间和符合ROHS的无铅认证。SMBJ5.0A广泛应用于家用家电、新能源汽车、通讯设备、仪表仪器、SIM卡端口、笔记本电脑等领域，为电路的稳定运行提供可靠保护。

1. SMBJ5.0A特点：

·防止失灵：将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

·消除干扰：静电放电效应能释放超过10000V、60A 以上的脉冲，并能持续10ms;而一般的TTL 器件，遇到超过30ms 的10V 脉冲时，便会导至损坏。利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰。

·免受噪音影响：将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。

萨科微slkor瞬态抑制二极管SMBJ5.0A产品图

2.SMBJ5.0A参数：

·反向工作电压（VRWM）：5V

·反向击穿电压（VBR min）：6.4V

·反向击穿电压（VBR max）：7V

·反向漏电流（IR）：800μA

·噪声电压（VC）：9.2V

·封装类型：SMB

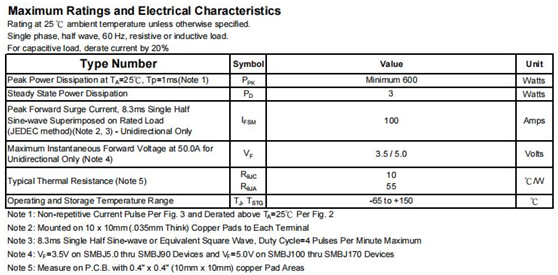

萨科微slkor瞬态抑制二极管SMBJ5.0A参数

3. SMBJ5.0A典型应用：SMBJ5.0A在家用家电、新能源汽车、通讯设备、仪表仪器、SIM卡端口、笔记本电脑等多个领域中得到广泛应用。

·汽车电源线保护：实际电路中，有时由于供电环境的变化会导致瞬时脉冲，而要消除瞬时脉冲对电路损害最好的办法就是将TVS管在线路板上与被保护线路并联。TVS瞬态抑制二极管SMBJ5.0CA，具有优异的电气特性，使得SMBJ5.0CA二极管非常适合在接口保护中的应用，如在热插拔电路、汽车电源线等保护中。

·通讯保护：现如今的智能仪表行业里，一般都会采用RS-485通讯。为了保护RS-485接口免受静电或浪涌损坏，可以采用SMBJ5.0CA瞬变抑制二极管来做接口保护。当静电或浪涌电压大于5V时，SMBJ5.0CA二极管就会开始运作，将电压钳位在很低的水平；倘若电流又超过峰值脉冲电流的话，最终电压会被钳位在9.2V左右，从而保护后一级的精密元器件免受损坏。

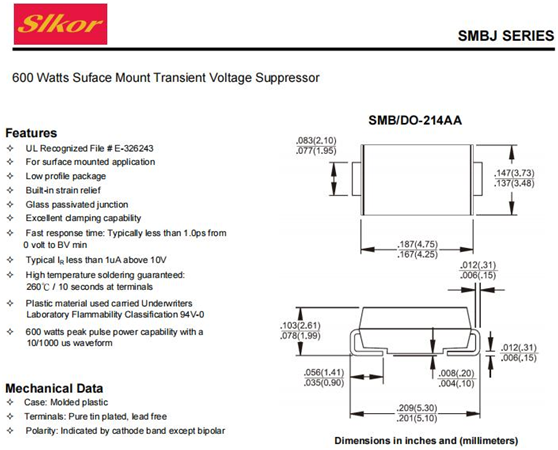

萨科微slkor瞬态抑制二极管SMBJ5.0A平面图

总结：作为SMBJ系列瞬态抑制二极管家族的一员，SMBJ5.0A具有玻璃钝化芯片、超快响应时间和符合ROHS无铅认证的特点。它在等多个电路保护领域中得到广泛应用。通过其优秀的性能和可靠的保护能力，SMBJ5.0A能够为电路提供稳定的工作环境，确保设备的可靠性和耐用性。随着科技的不断发展，SMBJ5.0A将继续在各个领域中发挥其重要的作用，为电路保护提供有效解决方案。
