?萨科微ESD静电保护二极管SLPESD5V0S2BT在打印机电路中的防护应用解析

其他|other else|

2025-07-16 15:51:32 693

在现代办公场景中，打印机作为核心输出设备，其电路系统的可靠性直接影响设备使用寿命与用户体验。然而，静电放电（ESD）现象始终是威胁打印机稳定运行的隐形杀手。人体接触、纸屑摩擦、环境干燥等因素产生的静电电压可达数千伏，若未得到有效抑制，极易击穿控制芯片、传感器等精密元件。萨科微SLPESD5V0S2BT作为一款专为低速信号线路设计的ESD保护器件，凭借其*的参数特性与紧凑封装，为打印机电路提供了经济高效的静电防护方案。

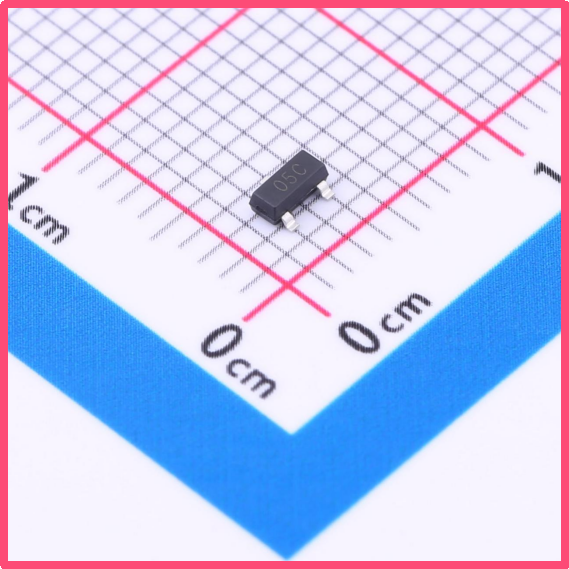

萨科微Slkor静电保护二极管SLPESD5V0S2BT产品图

一、打印机电路中的静电威胁与防护需求

打印机内部包含多组低速控制信号线路，例如进纸传感器接口、按键控制信号、马达驱动信号以及LED状态指示线路等。这些线路的工作频率通常低于1MHz，对信号完整性要求相对较低，但普遍存在以下静电风险：

1. 人体接触放电：操作人员接触打印机外壳或接口时，人体静电可能通过金属触点传导至内部电路；

2. 纸道摩擦起电：纸张在输送过程中与滚轴、传感器摩擦产生的静电荷易通过机械结构传导至控制板；

3. 环境静电积累：干燥环境下，设备内部塑料部件与空气摩擦形成的静电场可能诱发间接放电。

传统防护方案多采用压敏电阻或齐纳二极管，但前者存在响应速度慢、漏电流大的缺陷，后者则因结电容较高可能影响信号质量。SLPESD5V0S2BT的出现，恰好填补了低速控制线路对快速响应、低电容ESD防护的需求空白。

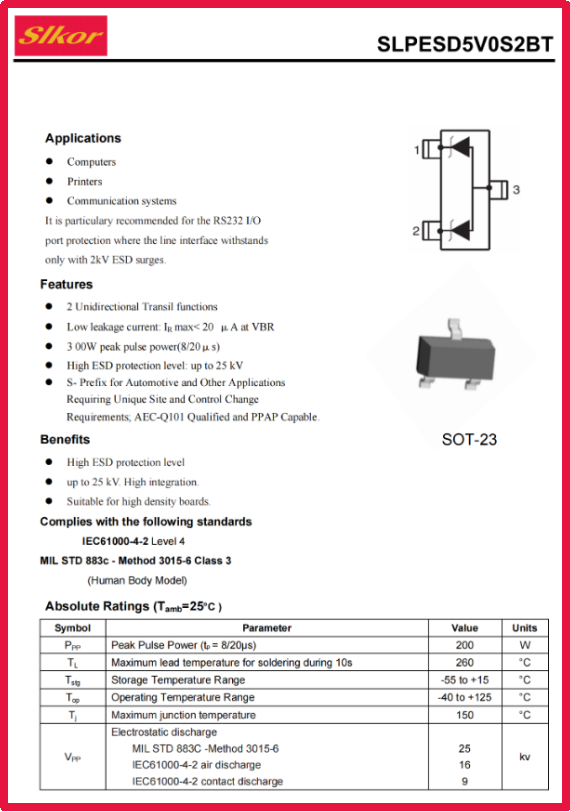

萨科微Slkor静电保护二极管SLPESD5V0S2BT规格书

二、SLPESD5V0S2BT的核心参数解析

该器件的参数设计充分契合打印机控制电路的防护需求：

· VRWM=3.3V：最大工作电压覆盖打印机常用的3.3V电源轨与数字信号电平，确保正常工作时处于高阻态，避免影响信号传输；

· VBR≥4.5V：击穿电压*设定在安全阈值以上，可有效区分正常工作电压与ESD瞬态电压，防止误触发；

· VC=7V（@8/20μs）：在8/20μs标准ESD脉冲下，钳位电压严格控制在7V以内，远低于多数CMOS器件的击穿电压（通常10V以上），为后级电路提供充足保护裕量；

· CJ=60pF：结电容设计兼顾防护性能与信号完整性，适用于低速控制总线（如I2C、SPI）及开关量信号线路，避免因电容负载导致信号畸变；

· IR=125μA（@VRWM）：极低的漏电流确保器件在长期工作过程中不会显著增加系统功耗，尤其适合电池供电的便携式打印机场景。

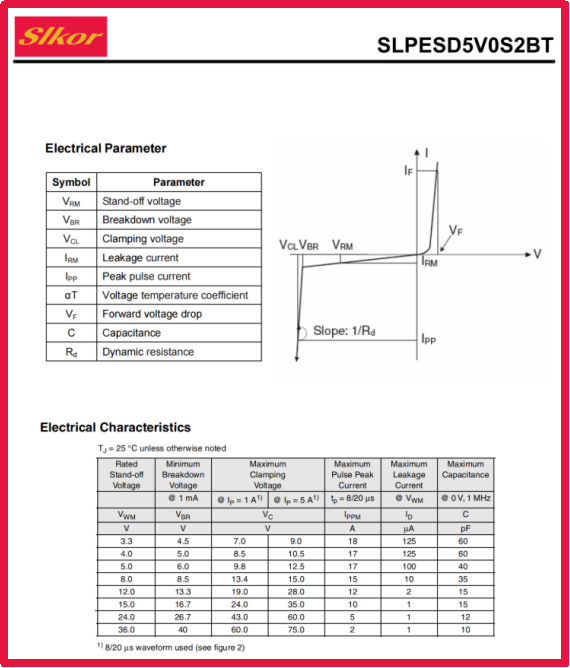

萨科微Slkor静电保护二极管SLPESD5V0S2BT相关参数

三、典型应用场景与布局优化

在打印机电路设计中，SLPESD5V0S2BT可部署于以下关键节点：

1. 传感器接口防护：在纸张检测传感器、盖板开关等模拟信号输入端并联该器件，抑制静电对运放电路的冲击；

2. 按键控制模块：为矩阵键盘或独立按键的行/列线提供双向ESD保护，避免操作人员触碰按键时引入的静电损坏控制芯片；

3. 马达驱动线路：在步进电机或直流电机控制信号线上串联防护器件，防止电机启停时产生的反电动势与外部静电叠加造成损害；

4. LED驱动电路：为状态指示灯的PWM控制信号提供静电缓冲，保障光源模块稳定工作。

封装方面，SOT-23的紧凑尺寸（2.9×2.8×1.45mm）允许工程师将防护器件直接放置在连接器附近或易受攻击的信号入口处，缩短保护路径，降低寄生电感对防护效果的影响。实际布局时建议遵循"靠近被保护器件"原则，并保证ESD器件接地路径尽可能短且直，以最大化能量泄放效率。
