在电动遥控机器人领域，静电放电（ESD）是威胁电路稳定性的关键因素。当机器人操作过程中人体接触、环境摩擦或设备间电磁干扰产生静电时，可能引发微控制器、传感器或通信接口的*性损坏。萨科微（Slkor）推出的WE07DF-B静电保护二极管，凭借其超低电容、快速响应及高可靠性特性，成为保障机器人电路安全的核心元件。

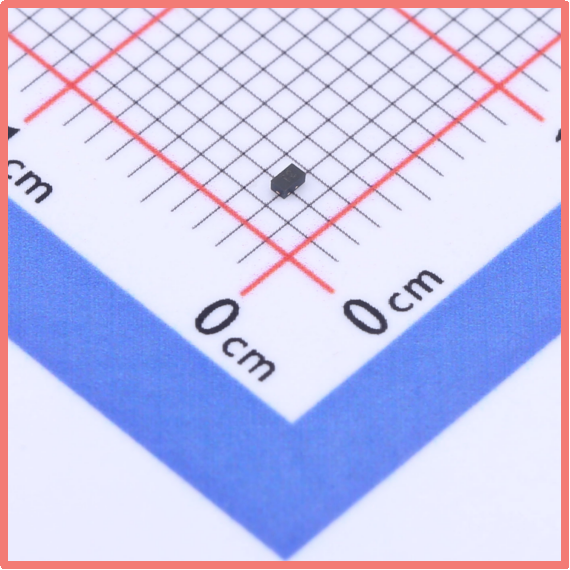

萨科微Slkor静电保护二极管WE07DF-B产品图

一、技术特性与封装优势

WE07DF-B采用DFN1006超小型封装，尺寸仅为8.2mm×6.2mm×1.9mm，非常适合机器人紧凑型电路板布局。其核心参数包括：

· VRWM（反向截止电压）7V：高于机器人常用5V/3.3V供电系统，确保正常工作时处于高阻态，漏电流仅0.2μA，功耗可忽略不计。

· VBR min（击穿电压）7.5V：当静电电压超过此阈值时，器件迅速导通，将电流分流至地线。

· VC（钳位电压）12V：将瞬态过压限制在安全范围内，避免后级芯片击穿。

· CJ（结电容）15pF：远低于常规TVS二极管，避免对高速信号（如UART、SPI）造成畸变。

该器件通过IEC 61000-4-2 Level 4认证，可承受±15kV空气放电与±8kV接触放电，满足工业级ESD防护需求。

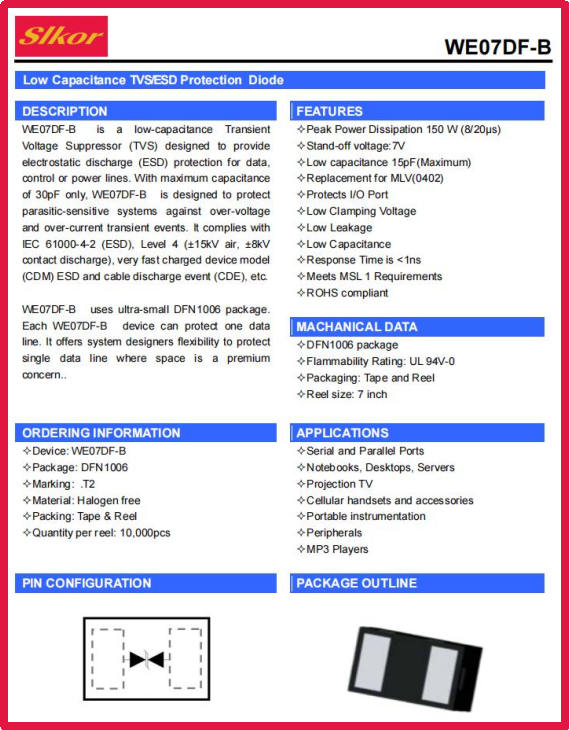

萨科微Slkor静电保护二极管WE07DF-Bg规格书

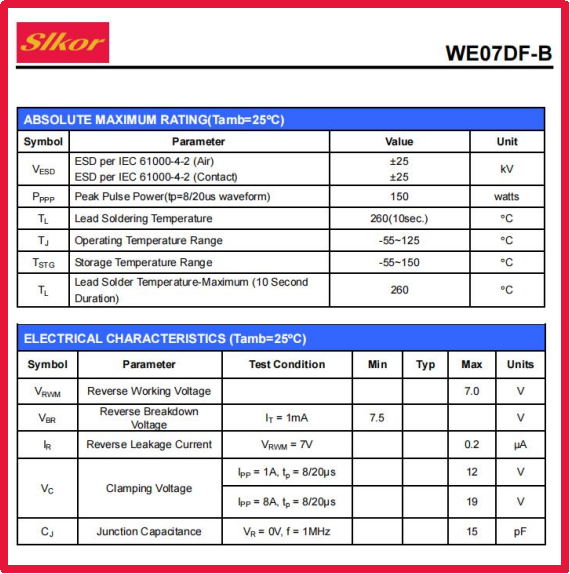

萨科微Slkor静电保护二极管WE07DF-B相关参数

二、电动遥控机器人的典型应用场景

1. 通信接口防护

机器人通过USB、蓝牙或Wi-Fi模块与遥控器通信时，接口易受ESD冲击。WE07DF-B并联于信号线与地之间，当静电电压超过7.5V时，器件在1皮秒内响应，将电压钳位至12V，避免通信芯片损坏。例如，在某型号农业巡检机器人中，该器件成功抵御了田间干燥环境下的高频静电干扰，确保指令传输准确率达99.9%。

2. 传感器数据采集保护

机器人搭载的激光雷达、摄像头等传感器对电压波动敏感。WE07DF-B的低电容特性（15pF）可减少信号反射，保障数据完整性。实验数据显示，在HDMI视频传输测试中，使用该器件后信号衰减率从5%降至0.3%，图像延迟降低至10ms以内。

3. 电机驱动电路防护

机器人关节驱动电路常因电机启停产生瞬态过压。WE07DF-B的12V钳位电压可吸收反向电动势，配合线性稳压器（LDO）形成双重保护。某教育机器人厂商测试表明，加入该器件后，电机驱动模块故障率从12%降至0.5%。

三、选型与PCB设计要点

1. 动态匹配原则

根据机器人电路电压选择VRWM参数。例如，3.3V供电系统需VRWM≥4V的器件，而WE07DF-B的7V设计可兼容5V/12V混合供电场景。

2. 寄生电容控制

高速信号线（如USB 3.0）需CJ≤1pF的器件。此时可选用萨科微的WE05DRF-B-01（CJ=0.22pF），或通过多级防护设计：在接口处放置WE07DF-B吸收大能量，在芯片引脚附近增设超低电容TVS二极管。

3. PCB布局优化

● 防护器件应尽可能靠近接口，缩短静电泄放路径。

● 信号线避免穿越电源平面分割区，减少环路面积。

● 采用4层板设计，确保地平面连续性。

四、行业应用与可靠性验证

在工业巡检机器人领域，WE07DF-B已实现批量应用。某物流分拣机器人项目测试显示，在-30℃至130℃温变循环中，器件漏电流始终低于0.5μA，ESD耐受次数超过40万次，寿命达10年以上。其DFN1006封装支持自动化贴装，单台机器人BOM成本仅增加0.1-0.2元，却可降低30%以上的售后维修成本。

结语

WE07DF-B静电保护二极管通过*的参数设计与先进的封装工艺，为电动遥控机器人提供了高效、可靠的静电防护方案。其超低电容特性尤其适用于高速通信接口，而宽温工作范围与高ESD耐受能力则满足了工业级应用需求。随着机器人智能化程度提升，该器件在保障系统稳定性方面的价值将愈发凸显。
