瞬态抑制二极管SMAJ6.5A在电流传感器中的应用分析

其他|other else|

2025-04-24 11:15:59 965

引言

随着电子技术的飞速发展，电流传感器作为电力电子系统中的关键元件，其稳定性和可靠性直接关系到整个系统的性能。在实际应用中，电流传感器常常面临雷击、电源浪涌等瞬态过电压的威胁，这些过电压可能导致传感器损坏，甚至引发系统故障。瞬态抑制二极管（TVS）作为一种高效的过电压保护器件，能够有效吸收和抑制瞬态过电压，保护电流传感器免受损害。本文将重点分析瞬态抑制二极管SMAJ6.5A在电流传感器中的应用。

萨科微Slkor瞬态抑制二极管SMAJ6.5A产品图

SMAJ6.5A的核心参数分析

SMAJ6.5A是一款单向TVS瞬态抑制二极管，其关键参数如下：反向截止电压（Vrwm）为6.5V，击穿电压（最小值）为7.22V，击穿电压（最大值）为7.98V，反向漏电流（Ir）为500μA，最大钳位电压为11.2V。这些参数决定了SMAJ6.5A在电流传感器中的保护性能。

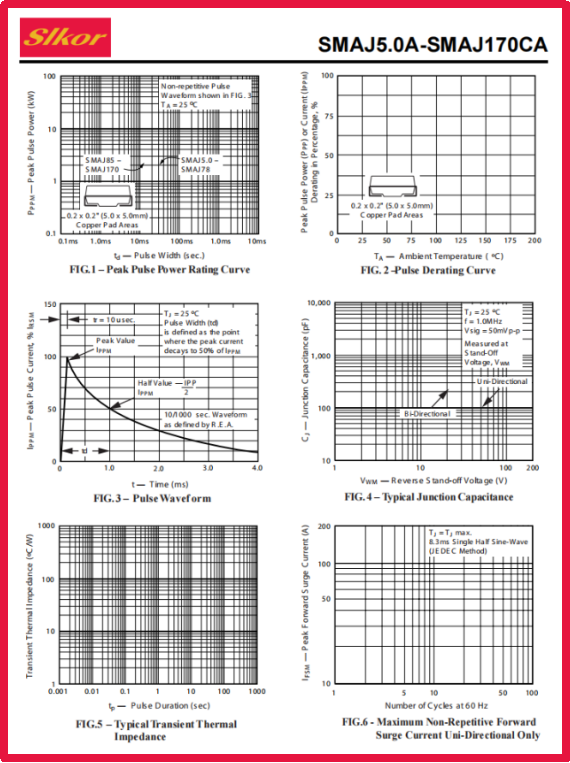

萨科微Slkor瞬态抑制二极管SMAJ6.5A规格书

反向截止电压6.5V表示在正常工作电压下，SMAJ6.5A处于高阻状态，不会对电流传感器的正常工作产生干扰。当电路中出现瞬态过电压时，SMAJ6.5A的击穿电压范围（7.22V—7.98V）能够确保其在过电压达到一定阈值时迅速导通，将过电压钳位在安全水平。最大钳位电压11.2V则限制了过电压的峰值，保护电流传感器内部的敏感元件免受损坏。反向漏电流500μA在正常工作条件下非常小，对电流传感器的精度影响可以忽略不计。

萨科微Slkor瞬态抑制二极管SMAJ6.5A相关参数

SMAJ6.5A在电流传感器中的保护原理

在电流传感器中，SMAJ6.5A通常并联在传感器的输入或输出端。当电路中出现瞬态过电压时，SMAJ6.5A会迅速响应，其内部的PN结在反向偏置下发生雪崩击穿，形成一个低阻抗的通路，将过电压的能量泄放掉。同时，SMAJ6.5A的钳位作用将过电压限制在最大钳位电压11.2V以下，从而保护电流传感器的核心元件，如霍尔元件、磁阻元件等，避免其因过电压而损坏。

实际工程应用案例

以某工业自动化控制系统中的电流传感器为例，该系统在运行过程中，由于雷电感应和电源切换等原因，经常会出现瞬态过电压。为了保护电流传感器，工程师在传感器的输入端并联了SMAJ6.5A瞬态抑制二极管。在实际运行中，该系统遭遇了多次雷击和电源浪涌冲击，但电流传感器始终保持正常工作，没有出现任何损坏。通过对比安装SMAJ6.5A前后的系统故障率，发现安装后系统的故障率明显降低，设备的可靠性和稳定性得到了显著提高。

SMAJ6.5A与其他保护器件的比较

与传统的压敏电阻相比，SMAJ6.5A具有响应速度快、钳位电压精确、漏电流小等优点。压敏电阻在响应速度上相对较慢，且其钳位电压会随着电流的变化而变化，难以精确控制。而SMAJ6.5A能够在纳秒级时间内响应，并且钳位电压稳定，能够更好地保护电流传感器。与气体放电管相比，SMAJ6.5A的体积更小，更适合集成到紧凑的电流传感器电路中。

结论

瞬态抑制二极管SMAJ6.5A凭借其优异的性能参数和可靠的保护原理，在电流传感器中发挥着重要的保护作用。通过合理选用SMAJ6.5A，能够有效抑制瞬态过电压，保护电流传感器的核心元件，提高系统的可靠性和稳定性。在实际应用中，工程师应根据电流传感器的工作电压、工作电流、工作环境等因素，合理选择SMAJ6.5A的型号和参数，并严格按照电路设计规范进行安装和调试，以确保其保护效果的最大化。随着电子技术的不断发展，SMAJ6.5A等瞬态抑制二极管将在电流传感器等领域得到更广泛的应用。
