瞬态抑制二极管SMF36A在自动驾驶系统中的应用分析

其他|other else|

2025-04-21 11:58:13 712

随着自动驾驶技术的快速发展，车辆对电子系统可靠性和安全性的要求日益提升。瞬态抑制二极管（TVS）作为核心防护元件，在抑制浪涌电压、保护敏感电路方面发挥着关键作用。本文以SMF36A为例，探讨其在自动驾驶系统中的技术特性与应用价值。

一、技术特性与防护机制

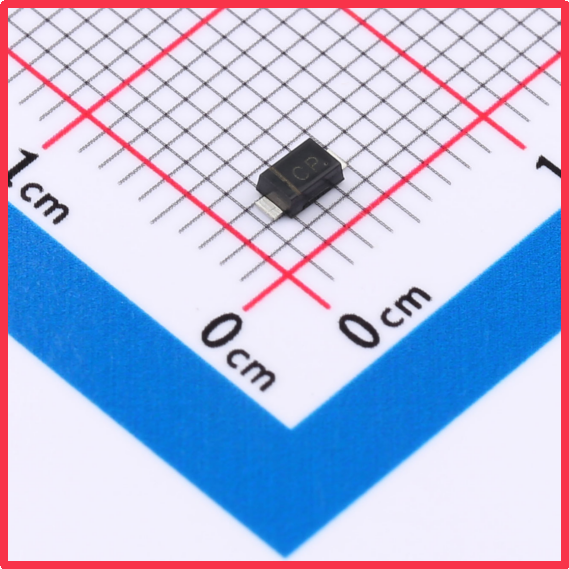

SMF36A采用SOD-123封装，具备200W峰值功率能力（10/1000μs波形），可承受3.44A峰值脉冲电流。其核心参数包括：反向截止电压36V、击穿电压范围40V-44.2V、最大钳位电压58.1V，以及极低的1.0μA反向漏电流。该器件通过玻璃钝化结技术实现低电感特性，响应时间小于1.0ps，确保在15kV（空气放电）或8kV（接触放电）的IEC 61000-4-2 ESD冲击下仍能维持稳定钳位。

萨科微Slkor瞬态抑制二极管SMF36A规格书

在自动驾驶系统中，SMF36A通过钳位电压机制保护核心电路。当传感器接口、CAN总线或电源线路遭遇雷击浪涌、电磁干扰（EMI）或静电放电（ESD）时，器件迅速导通，将过电压限制在58.1V以内，避免后级电路损坏。其高温焊接能力（260°C/40秒）和无铅镀雾锡工艺，符合车规级可靠性要求。

萨科微Slkor瞬态抑制二极管SMF36A相关参数

二、自动驾驶系统中的应用场景

1. 传感器防护

自动驾驶车辆依赖激光雷达、摄像头等传感器实现环境感知，这些设备的工作电压通常为5V-24V。SMF36A的36V反向截止电压与40V-44.2V击穿电压范围，可有效覆盖传感器接口的过压保护需求。例如，当车辆通过高压充电桩或遭遇电磁脉冲时，器件能将浪涌电压钳位至安全水平，确保传感器数据传输的稳定性。

2. 通信总线保护

CAN总线作为自动驾驶系统的神经中枢，需承受高频数据传输与复杂电磁环境的双重考验。SMF36A的低电感特性（典型值未明确但符合SOD-123封装标准）可减少信号反射，配合1.0ps级响应速度，实现对总线信号的瞬态干扰抑制。

3.电源输入防护

车载DC/DC转换器与电池管理系统（BMS）的输入端，常面临雷击浪涌与负载突变的威胁。SMF36A的200W峰值功率能力，可承受10/1000μs波形下的浪涌冲击，避免电源模块损坏。其1.0μA反向漏电流特性，在待机模式下几乎不消耗系统功耗。

三、优势与行业价值

相较于同类产品，SMF36A的竞争优势体现在：

· 兼容性与可靠性：SOD-123封装与无铅工艺，符合AEC-Q101车规标准；

· 防护效率：15kV/8kV ESD防护能力，远超IEC 61000-4-2 Level 4标准；

· 成本效益：批量采购价格低于0.1美元，适合大规模量产。

在智能驾驶产业链中，SMF36A的应用已覆盖L2+至L4级别自动驾驶系统。例如，地平线与大众合资公司酷睿程（CARIZON）的L2+级ADAS解决方案，以及Momenta为丰田提供的高阶智驾方案，均采用类似TVS器件实现硬件冗余设计。

四、未来展望

随着自动驾驶向L3及以上级别演进，系统对硬件可靠性的要求将进一步提升。SMF36A的下一代产品可能聚焦于：

· 更宽的钳位电压范围（如支持60V以上系统）；

· 集成化设计：将TVS与ESD保护、共模扼流圈等功能整合为单芯片解决方案；

· 智能化监测：结合传感器数据，实现浪涌事件的实时预警与故障诊断。

作为自动驾驶系统的“安全盾牌”，SMF36A通过其*的瞬态防护能力，为传感器、通信总线与电源模块提供了可靠保障。随着技术的持续迭代，该器件将在推动智能驾驶规模化落地中发挥更加关键的作用。
