引言

近年来，电动交通工具如电动汽车、电动自行车等因其环保、节能的特点，在全球范围内得到了广泛应用。然而，电动交通工具的电气系统在运行过程中容易受到各种瞬态过电压的干扰，如雷电、静电放电、电源切换等，这些过电压可能导致电路元件损坏，影响车辆的安全性和可靠性。因此，选择合适的保护元件至关重要。瞬态抑制二极管（TVS）作为一种高效的过压保护器件，在电动交通工具中得到了广泛应用。

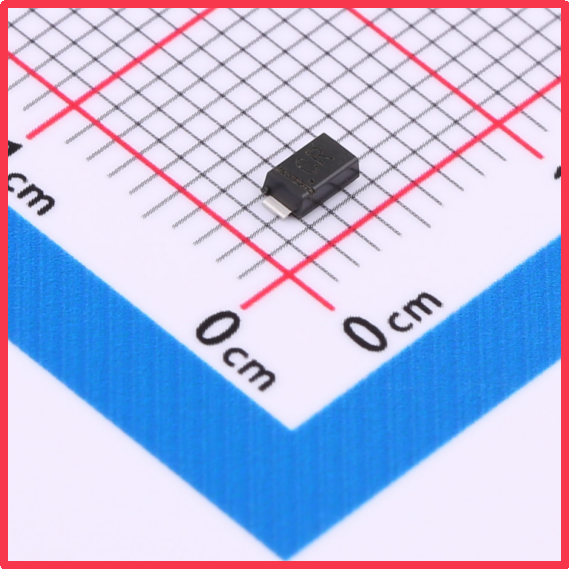

萨科微Slkor瞬态抑制二极管SMF40A产品图

SMF40A的技术参数

SMF40A是一款专为保护敏感电子设备设计的瞬态抑制二极管，其关键技术参数如下：

● VRWM（截止电压）：40V，表示TVS二极管在正常工作电压下不导通，确保电路正常工作。

● VBR min（最小击穿电压）：44.4V，当电压超过此值时，TVS二极管开始导通，提供过压保护。

● IR（漏电流）：1.0μA，在截止电压下，流过TVS二极管的最大电流，值极小，不影响电路正常工作。

● VC（钳位电压）：64.5V，在规定波形的峰值脉冲电流下，TVS二极管两端测得的峰值电压，确保过压被限制在安全水平。

● Package（封装）：SOD-123FL，小型化表面贴装封装，适用于高密度电路板设计。

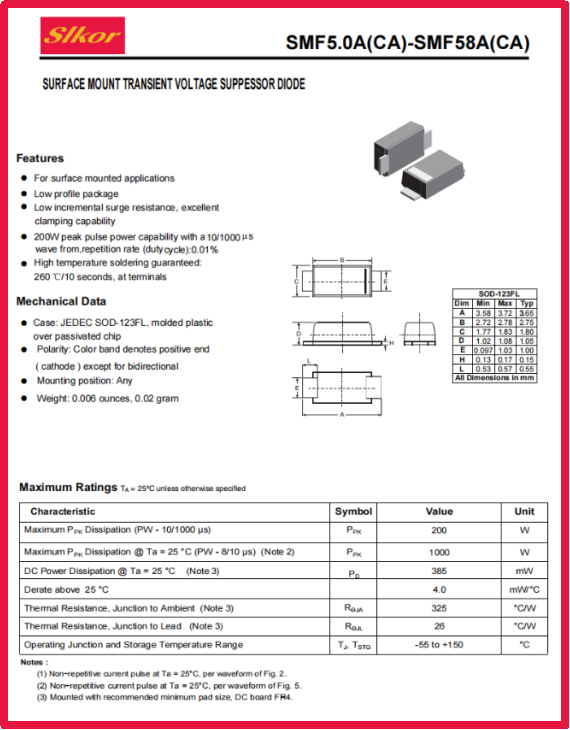

萨科微Slkor瞬态抑制二极管SMF40A规格书

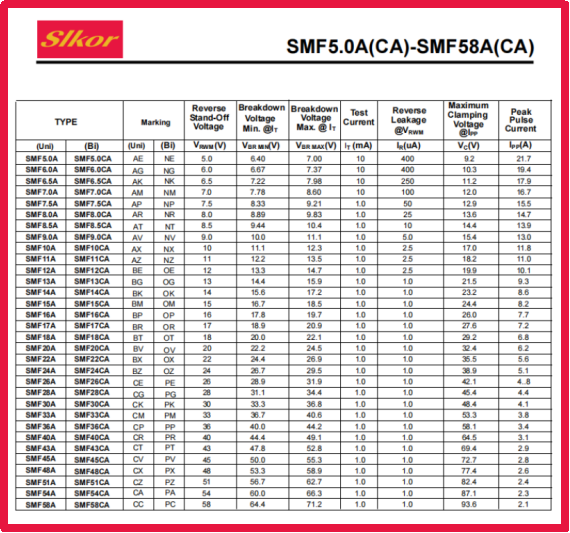

萨科微Slkor瞬态抑制二极管SMF40A相关参数

SMF40A在电动交通工具中的应用场景

电源线路保护

在电动交通工具的电源线路中，SMF40A可以并联在电源输入端，用于抑制电源切换、雷电等引起的瞬态过电压。当电源电压超过44.4V时，SMF40A迅速导通，将过压引导至地，保护后续电路元件不受损坏。

信号线路保护

电动交通工具中的信号线路，如CAN总线、LIN总线等，容易受到电磁干扰和静电放电的影响。SMF40A可以并联在信号线路与地之间，吸收瞬态过电压，确保信号传输的稳定性和可靠性。

电池管理系统（BMS）保护

电池管理系统是电动交通工具的核心部件之一，负责监控电池状态、保护电池安全。SMF40A可以应用于BMS的电源输入端和信号线路，防止过压对电池管理系统造成损坏，提高电池的使用寿命和安全性。

SMF40A在电动交通工具中的优势

快速响应

SMF40A具有极快的响应速度，能够在纳秒级时间内响应瞬态过电压，快速引导过压至接地或其他安全水平，从而保护被保护设备。

低压放电

在正常工作条件下，SMF40A具有较高的电阻，不会对正常工作电压产生明显影响。但当超过其额定电压时，它会迅速变成低阻状态，将瞬态过电压引导至地。

高能量吸收能力
SMF40A可以吸收大量能量，保护被保护设备免受过压损坏。它可以承受高电流和能量冲击，从而保护其他电子元件。

小型化封装

SOD-123FL封装使得SMF40A体积小巧，适用于高密度电路板设计，满足电动交通工具对空间的要求。

案例分析

以某款电动汽车为例，该车型在电源线路和信号线路中均采用了SMF40A进行过压保护。在实际运行中，车辆多次遭遇雷电天气和电源切换引起的瞬态过电压，但由于SMF40A的有效保护，车辆的电气系统未受到任何损坏，确保了车辆的安全性和可靠性。

未来发展趋势

随着电动交通工具技术的不断发展，对电气系统的保护要求也越来越高。未来，瞬态抑制二极管将朝着更高性能、更小型化、更低功耗的方向发展。同时，随着新能源汽车的普及，对TVS二极管的需求也将持续增长。因此，研发和生产更高性能的TVS二极管，满足电动交通工具的发展需求，将是未来的重要趋势。

结论

瞬态抑制二极管SMF40A在电动交通工具中具有重要的应用价值。其快速响应、低压放电、高能量吸收能力和小型化封装等优势，使其成为电动交通工具电气系统保护的理想选择。未来，随着电动交通工具技术的不断发展，SMF40A等TVS二极管将在更多领域得到应用，为电动交通工具的安全性和可靠性提供有力保障。
