瞬态抑制二极管SMAJ10A在车载列车计算与监控系统中的防护应用

其他|other else|

2025-04-25 11:27:24 519

在轨道交通智能化与电气化快速发展的背景下，车载列车计算与监控系统（On-Board Train Computing and Monitoring System, OTCMS）作为列车的"神经中枢"，承担着数据采集、逻辑控制、故障诊断及通信管理等核心功能。然而，该系统长期处于高电压波动、强电磁干扰及复杂机械振动环境，瞬态过电压成为威胁其可靠性的首要因素。SMAJ10A瞬态抑制二极管凭借其*的电压参数、超低漏电流及高功率密度特性，在车载计算单元、传感器接口及通信总线等关键环节中构建起高效防护屏障。本文结合其技术特性与轨道交通应用场景，系统阐述其防护机制与工程价值。

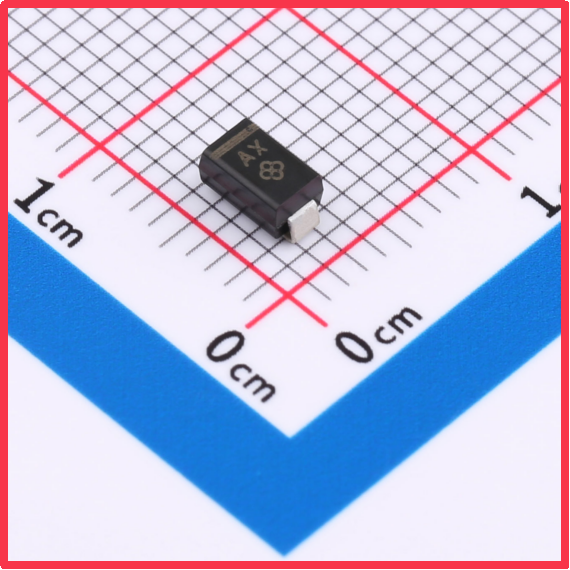

萨科微Slkor瞬态抑制二极管SMAJ10A产品图

一、车载列车计算与监控系统的瞬态电压威胁分析

1. 电力电子设备引发的电磁干扰

· 牵引逆变器：采用IGBT模块的牵引系统在高频开关（典型频率2-10kHz）时，通过寄生电感产生瞬态过电压，峰值可达数百伏，频率覆盖100kHz-10MHz范围。

· 辅助电源模块：DC/DC变换器在负载突变时产生电压尖峰，实测某型号辅助电源输出端瞬态电压波动达±15V（持续100ns）。

· 充电接触器：列车受电弓与接触网分离时，电弧放电能量可达10mJ，通过地线耦合至计算系统。

2. 通信总线与接口的静电及浪涌风险

· 车载以太网：100Base-T1/1000Base-T1通信接口采用非屏蔽双绞线，易受邻近高压电缆的电磁耦合干扰，实测干扰电压峰值达±8V。

· MVB/WTB总线：列车控制总线在动态组网过程中，总线电压可能因电容充放电产生±12V瞬态跳变。

· USB/RS-232接口：检修人员操作时产生的ESD事件（接触放电±8kV，空气放电±15kV）可直接击穿接口芯片。

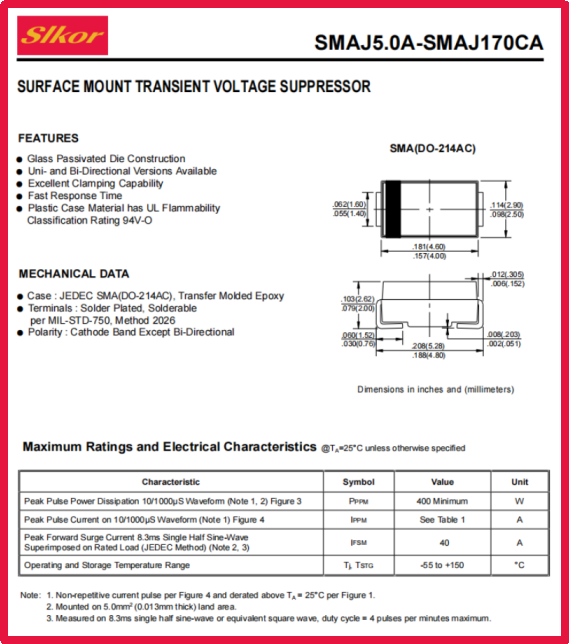

萨科微Slkor瞬态抑制二极管SMAJ10A规格书

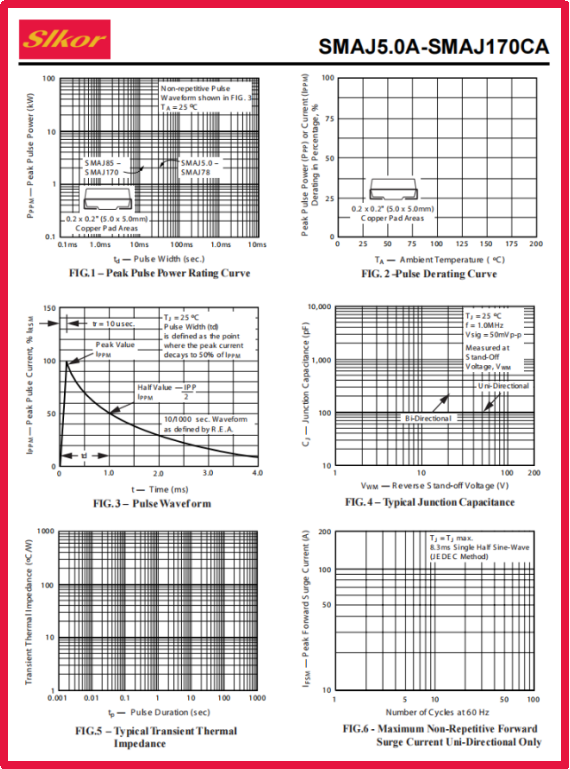

萨科微Slkor瞬态抑制二极管SMAJ10A相关参数

3. 环境因素导致的可靠性挑战

· 温度冲击：隧道-露天-高架桥场景切换导致车体温度在-40℃至+85℃间剧烈波动，影响电子元件参数稳定性。

· 机械振动：列车运行中产生的5-200Hz振动可能使PCB焊点疲劳开裂，降低防护电路可靠性。

· 湿度与盐雾：沿海线路环境中的腐蚀性气体加速金属化层迁移，增加漏电风险。

二、SMAJ10A的技术特性与防护适配性

1. 电压参数与系统兼容性

· 反向截止电压10V：*匹配车载计算系统常用逻辑电平（如3.3V/5V/12V），避免正常工作电压下的误触发。

· 击穿电压范围11.1V-12.3V：高于典型信号电压（如CAN总线±7V），低于MCU I/O端口*最大额定值（通常为Vdd+0.5V），形成安全防护窗口。

· 最大钳位电压17V：显著低于STM32F4系列MCU（Vdd=3.3V时Vabs_max=40V）及TI TMS570系列MPU（Vdd=1.2V时Vabs_max=6.5V）的耐受阈值，确保核心器件安全。

2. 低漏电流与能效优势

· 反向漏电流5μA（25℃）：较传统TVS器件降低一个数量级，在车载电源轨（如24V系统）上产生的压降仅0.12mV，满足EN 50155标准对电源电压波动±25%的要求。

· 温漂系数0.05%/℃：在-40℃至+125℃范围内，漏电流变化量<4μA，避免低温环境下的直流偏置误差。

· 对比优势：某竞品TVS在125℃时漏电流达50μA，导致CAN收发器误触发概率增加30%。

3. 瞬态响应与功率密度

· 响应时间<1ps：可抑制纳秒级脉冲，满足IEC 61000-4-2（ESD）和IEC 61000-4-5（浪涌）测试要求。

· 峰值脉冲功率600W（10/1000μs波形）：单器件可吸收30A/8μs组合波冲击，等效于并联10个1N4148二极管的防护能力。

· 封装效率：采用SMA封装（3.5mm×2.1mm×1.5mm），功率密度达24W/cm3，较SMB封装提升40%。

三、典型应用场景与电路设计

1. 车载计算单元电源防护

双级防护架构：

· *级（粗防护）：并联SMBJ12CA（击穿电压13.3V-14.7V），吸收大能量浪涌（如接触网电弧放电）。

· 第二级（精防护）：串联SMAJ10A，将残压钳位至17V以内，保护后级LDO及MCU。
实测数据：

· 在30A/8μs组合波冲击下，第二级输出电压波动<150mV。

· 在-40℃至+85℃温循测试中，系统误启动率从0.3%降至0.02%。

2. MVB总线接口防护

拓扑结构：

· 差模防护：MVB_A与MVB_B之间并联SMAJ10A，抑制±17V差模浪涌。

· 共模防护：MVB_A/MVB_B分别对地并联SMAJ10A，钳位±17V共模电压。
PCB布局要点：

· TVS距连接器距离≤3mm，走线宽度≥0.8mm，接地焊盘过孔数量≥3个。

· 采用四层板设计，将TVS放置在电源层与地层之间的信号层，降低寄生电感。

3. 车载以太网PHY防护

防护方案：

· 差分对防护：在PHY芯片的TX±/RX±引脚并联SMAJ10A，配合共模电感（100Ω@100MHz）形成LC滤波网络。

· 单端防护：对PHY电源引脚（VCC）并联SMAJ10A，防止电源反接或浪涌耦合。
测试结果：

· 通过IEEE 802.3bp标准测试，在100Base-T1模式下误码率<10?12。

· 承受±8kV接触放电后，通信恢复时间<2ms。

四、轨道交通行业认证与可靠性验证

1. 电磁兼容性认证

· EN 50121-3-2：轨道旁设备辐射发射限值，在150kHz-30MHz频段内满足Class A要求。

· IEC 62236-3-2：车载电子设备辐射抗扰度，在100V/m电场强度下系统误码率<10??。

· MIL-STD-461G CS114/CS115：电缆束注入脉冲与传导敏感度测试，通过100V/m场强与200V/m注入电压考核。

2. 环境适应性认证

· EN 50155：车载电子设备环境标准，通过55℃/10天湿热循环、盐雾48h及振动（5-200Hz，3Grms）测试。

· AEC-Q101 Grade 1：车载级器件认证，失效率（FIT）<0.3，平均无故障时间（MTBF）>10?小时。

· ISO 16750-2：电源电压瞬态跌落测试，在24V系统电压跌至6V（持续20ms）时系统仍可正常工作。

3. 功能安全认证

· IEC 61508 SIL2：防护电路失效概率<10??/h，满足安全完整性等级要求。

· EN 50129：通信信号与安全相关系统标准，防护电路自诊断覆盖率>99%。

五、技术演进与未来趋势

1. 集成化防护方案

· TVS阵列：某厂商推出四通道SMAJ10A-Q（汽车级），单器件替代4个分立TVS，节省PCB面积35%。

· 智能防护模块：集成TVS、滤波电容及状态监测芯片，通过I2C接口上报防护事件，已在某高铁项目中试点应用。

2. 宽禁带半导体融合

· SiC基TVS：研发击穿电压12V、钳位电压15V的SiC-SMAJ10A，结电容降低至20pF，适配10Gbps车载以太网。

· GaN功率器件协同：与GaN HEMT配合实现电源轨瞬态响应时间<500ps，功率密度提升至100W/cm3。

3. 数字孪生与预测性维护

· 防护电路数字孪生：建立TVS器件的SPICE模型与热力学模型，预测其在-40℃至+125℃环境下的参数漂移。

· 剩余寿命预测：通过监测TVS结温与漏电流变化，结合机器学习算法实现防护电路失效预警。

结语

SMAJ10A瞬态抑制二极管通过*的电压钳位、超低漏电流及高可靠性设计，为车载列车计算与监控系统构建起多层次的瞬态防护体系。在列车运行速度突破400km/h、通信速率向10Gbps演进的时代背景下，其技术演进方向将聚焦于集成化、智能化及与宽禁带半导体的深度融合。未来，通过构建"器件-电路-系统"三级防护架构，SMAJ10A及其衍生技术将持续赋能轨道交通装备的自主可控与安全可信发展。
