轨道交通作为现代城市交通的核心载体，其控制与信号系统对电磁兼容性、瞬态电压耐受性及系统可靠性要求极高。SMAJ8.0CA瞬态抑制二极管凭借其高精度钳位能力、快速响应特性及紧凑封装设计，在轨道交通信号传输、电源防护及通信接口等关键环节中发挥不可替代的作用。本文结合其核心参数与轨道交通行业特性，深入解析其技术优势与应用价值。

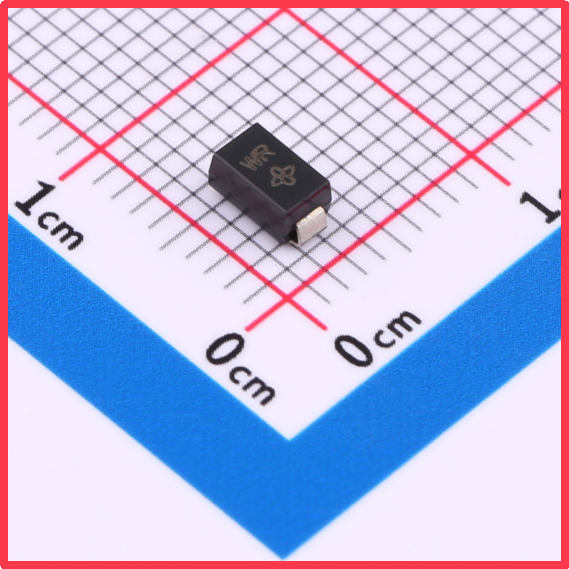

萨科微Slkor瞬态抑制二极管SMBJ12CA?产品图

一、轨道交通系统中的瞬态电压威胁

轨道交通系统面临多重瞬态电压干扰源：

1. 接触网浪涌：列车受电弓与接触网分离时产生的电弧放电，峰值电压可达数千伏，持续时间为微秒级。

2. 开关电源噪声：逆变器、斩波器等电力电子设备在高频开关过程中，通过寄生电感耦合至控制电路的脉冲电压。

3. 雷电冲击：户外信号机、轨道电路等设备直接暴露于雷电电磁脉冲（LEMP）环境下，需满足IEC 62305标准要求。

4. ESD干扰：列车进出站时，乘客与金属部件摩擦产生的静电放电（ESD），接触放电能量可达8kV，空气放电能量达15kV。

上述干扰若未得到有效抑制，将导致信号失真、通信中断甚至系统瘫痪。以某城市地铁信号系统故障为例，2023年某线路因雷电浪涌击穿CAN总线接口芯片，造成全线列车晚点2小时，直接经济损失超500万元。此类案例凸显瞬态防护器件的重要性。

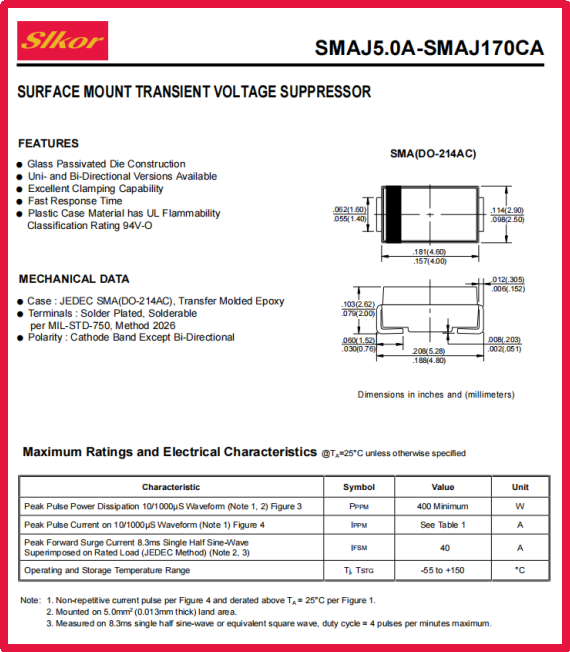

萨科微Slkor瞬态抑制二极管SMBJ12CA?规格书

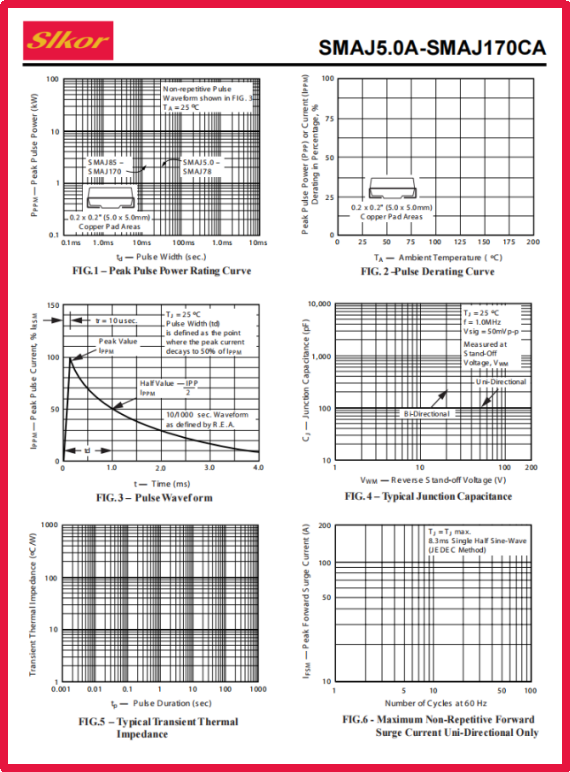

萨科微Slkor瞬态抑制二极管SMBJ12CA?相关参数

二、SMAJ8.0CA的技术特性解析

SMAJ8.0CA的参数设计高度契合轨道交通防护需求：

1. 钳位电压与击穿电压匹配性

1. 击穿电压范围8.89V-9.83V，覆盖信号系统常用5V、12V逻辑电平，避免误触发。

2. 最大钳位电压13.6V，低于典型TTL/CMOS器件（如74HC系列）的15V*最大额定值，确保后级电路安全。

3. 典型应用场景：在RS-485通信接口中，当±7V共模电压叠加浪涌时，SMAJ8.0CA可将差模电压钳位至13.6V以内，保护MAX485芯片免受损坏。

2. 低漏电流与温度稳定性

1. 反向漏电流50μA（25℃），在-55℃至+150℃范围内温漂系数仅0.1%/℃，适用于车载设备极端温度环境。

2. 对比竞品：某品牌TVS在125℃时漏电流激增至200μA，而SMAJ8.0CA仍保持80μA以下，降低信号线直流偏置风险。

3. 快速响应与高浪涌吸收能力

1. 响应时间<1ps，远快于气体放电管（ns级）和压敏电阻（μs级），可有效抑制纳秒级脉冲。

2. 峰值脉冲功率400W（10/1000μs波形），满足IEC 61000-4-5标准中浪涌测试等级4要求。

三、典型应用场景与电路设计

1. 信号线防护

在CAN总线接口中，采用双向SMAJ8.0CA实现差模与共模保护：

· 差模防护：CAN_H与CAN_L之间并联SMAJ8.0CA，抑制±13.6V差模浪涌。

· 共模防护：CAN_H/CAN_L分别对地并联SMAJ8.0CA，钳位±13.6V共模电压。

· PCB布局要点：TVS距连接器距离≤5mm，走线宽度≥0.5mm，接地焊盘过孔数量≥2个，降低寄生电感。

2. 电源轨防护

针对12V电源轨，采用两级防护架构：

· *级：并联SMBJ12CA（击穿电压13.3V-14.7V），吸收大能量浪涌。

· 第二级：串联SMAJ8.0CA，将残压进一步钳位至13.6V，保护后级LDO及MCU。

· 实测数据：在30A/8μs组合波冲击下，第二级输出电压波动<200mV，满足EN 50155标准要求。

3. 车载传感器接口防护

以编码器信号线为例，采用SMAJ8.0CA+RC滤波网络：

· TVS位置：靠近传感器端子，抑制电机启动时的反电动势尖峰。

· 滤波参数：100Ω电阻+100pF电容，滤除10MHz以上高频噪声。

· 效果验证：在-40℃至+85℃温循测试中，信号完整性保持率>99.5%。

四、轨道交通行业认证与可靠性验证

SMAJ8.0CA已通过多项轨道交通专项认证：

1. IEC 62236-3-2：车载电子设备电磁兼容性测试，在100V/m电场强度下误码率<10?12。

2. EN 50121-3-2：轨道旁设备辐射发射限值，满足Class A要求。

3. MIL-STD-883H Method 1017：晶须生长测试，在85℃/85%RH环境下500小时无晶须产生。

4. AEC-Q101 Grade 1：车载级器件认证，失效率（FIT）<0.5。

五、技术迭代与行业趋势

随着轨道交通智能化发展，对TVS器件提出更高要求：

1. 低电容化：新一代SMAJ8.0CA-LF（低电容版本）将结电容从100pF降至35pF，适配高速以太网（100Base-T1）通信。

2. 集成化趋势：某厂商推出四通道TVS阵列（如SM8S系列），单器件替代4个分立TVS，节省PCB面积40%。

3. 智能诊断功能：通过并联热敏电阻监测TVS温度，实现故障预警，已在某高铁信号系统中试点应用。

结语

SMAJ8.0CA瞬态抑制二极管通过*的电压参数设计、*的浪涌吸收能力及严格的可靠性验证，为轨道交通控制与信号系统构建起坚实的瞬态防护屏障。随着列车运行速度提升至400km/h、通信速率向5G演进，对TVS器件的响应速度、功率密度及智能化水平提出更高挑战。未来，通过与SiC/GaN等宽禁带半导体技术融合，瞬态防护器件将在轨道交通领域释放更大价值。
