蓝牙设备与静电防护：SM03二极管护航无线连接新体验

其他|other else|

2025-06-06 14:58:47 515

在万物互联的时代，蓝牙技术以低功耗、高兼容性的优势，渗透至智能穿戴、智能家居、医疗健康等领域。从TWS耳机到体脂秤，从车载中控到工业传感器，蓝牙设备正以“无线化”重构人们的生活方式。然而，在微型化、集成化的发展趋势下，蓝牙模块对静电放电（ESD）的敏感性日益凸显。本文将以静电保护二极管SM03为例，解析其如何为蓝牙设备筑起“隐形屏障”。

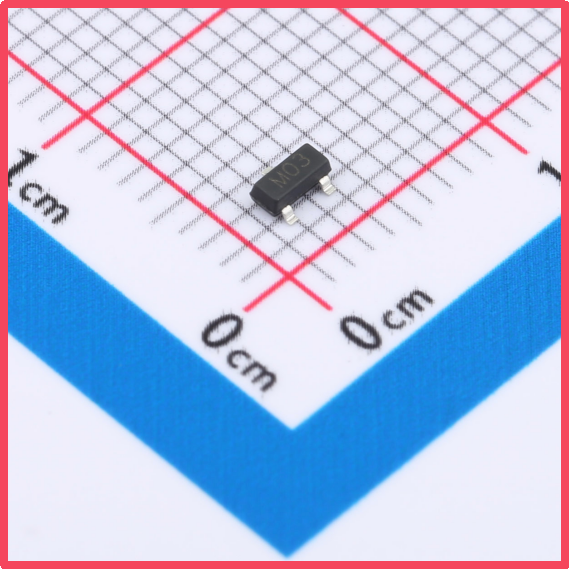

萨科微Slkor静电保护二极管SM03产品图

一、蓝牙设备：无线连接的神经中枢

蓝牙技术通过2.4GHz频段实现短距离数据传输，其核心优势在于：

1. 超低功耗：BLE 5.0标准下，纽扣电池可驱动设备工作数年

2. 灵活组网：支持主从设备角色切换，构建Mesh自组网

3. 多场景适配：从Kbps级传感器数据到Mbps级音频流均可传输

以智能手表为例，其蓝牙模块需同时连接手机、耳机、健康监测传感器，并在运动场景中抵御汗水侵蚀与摩擦静电。这种“全天候在线”的特性，要求电路设计必须兼顾信号完整性与环境适应性。

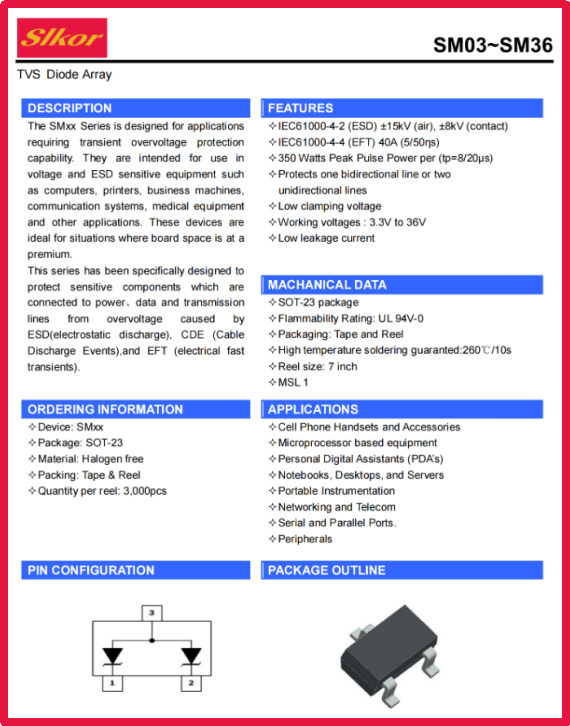

萨科微Slkor静电保护二极管SM03规格书

二、静电威胁：蓝牙设备的“隐形杀手”

在蓝牙设备生产、运输、使用环节，静电危害无处不在：

· 生产环节：SMT贴片时吸嘴与元件摩擦产生千伏级静电

· 使用场景：人体接触设备时产生8kV接触放电/15kV空气放电

· 特殊环境：干燥气候下设备间摩擦静电积累

对于工作电压仅3.3V的蓝牙芯片而言，瞬态过电压可能引发三大风险：

1. 射频性能下降：ESD干扰导致蓝牙信号调制失真，连接断续

2. 芯片闩锁效应：CMOS电路因过压进入高功耗状态，甚至烧毁

3. 数据存储丢失：Flash存储器在静电冲击下出现位翻转

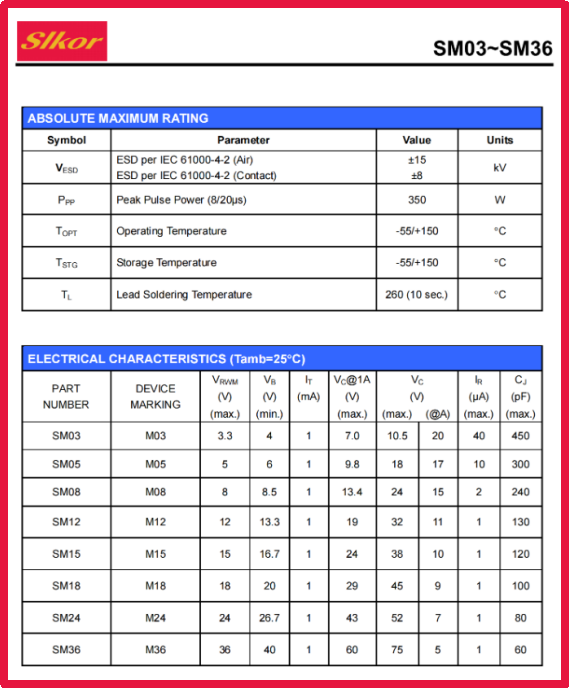

萨科微Slkor静电保护二极管SM03相关参数

三、SM03：专为蓝牙优化的防护方案

作为针对低功耗蓝牙设计的静电保护器件，SM03的参数特性*匹配蓝牙模块需求：

1. *的电压箝位能力

· VRWM=3.3V：在蓝牙模块标准工作电压下保持高阻态，确保信号零损耗

· VBR min=4V：当电压超过4V时启动雪崩击穿，实现过压快速泄放

· VC=10.5V：将瞬态电压限制在安全阈值，避免后级蓝牙芯片过压损坏

这种三级防护机制，如同为蓝牙天线接口配备“智能稳压器”，在ESD冲击时将电压峰值降低70%以上。

2. 超低寄生效应设计

· CJ=450pF：极低的结电容确保2.4GHz射频信号边沿速率不受影响

· SOT-23小型封装：在10mm2的蓝牙模块上，可密集部署于天线、电源、数据接口

实测数据显示，在蓝牙5.0的2Mbps传输速率下，SM03引起的信号衰减<1dB，完全满足音频传输、传感器数据回传等场景需求。

3. 极端环境适应性

· IR=40μA：微安级反向漏电流保障长期工作稳定性

· 工作温度范围-55℃~150℃，适应车载、工业等极端环境

在某智能手环厂商的测试中，配备SM03的蓝牙模块通过IEC 61000-4-2四级接触放电测试，相比未防护系统ESD失效率下降90%。

四、应用场景：从消费电子到工业物联网

在蓝牙设备中，SM03可部署于：

1. 天线接口：保护蓝牙射频前端免受空间电磁干扰

2. 电源管理单元：防止电池充放电时的电压尖峰损坏模块

3. 调试接口：守护SWD、JTAG等编程接口的信号完整性

某医疗设备厂商的实践表明，在2000台蓝牙体温贴中采用SM03后，因静电导致的返修率从3.2%降至0.15%，产品可靠性显著提升。

五、未来展望：防护器件的智能化演进

在蓝牙设备构建的万物互联*中，SM03等静电保护器件如同神经系统的“髓鞘”，以纳秒级响应守护着无线信号的畅通无阻。当智能硬件向“微型化、低功耗”跃迁时，这种对细节的*追求，终将汇聚成产业升级的澎湃动力。
