CESD2510LC5VU静电保护二极管：赋能智能电视的可靠性与性能升级

其他|other else|

2025-05-21 10:05:09 668

在智能家居生态快速迭代的今天，智能电视作为家庭娱乐的核心终端，正朝着超高清显示、高速数据传输和物联网互联的方向演进。然而，随着硬件集成度提升与接口复杂化，静电放电（ESD）对敏感电子元件的威胁日益凸显。CESD2510LC5VU静电保护二极管凭借其*的电气特性与紧凑设计，成为保障智能电视稳定运行的关键器件。

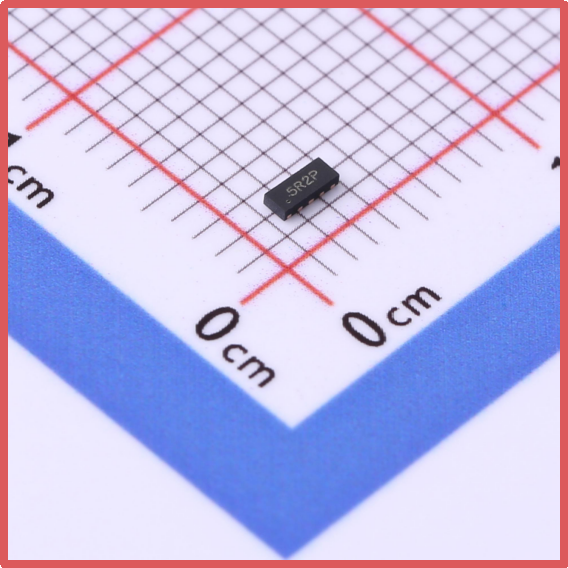

萨科微Slkor静电保护二极管CESD2510LC5VU产品图

智能电视接口防护的隐形挑战

现代智能电视集成了HDMI 2.1、USB 3.2、Wi-Fi 6E、蓝牙5.3等高速接口，这些端口在实现4K/8K视频流传输、多设备互联的同时，也暴露在ESD风险中。人体接触、环境干扰或设备插拔产生的静电脉冲可能损坏芯片引脚、数据总线甚至显示屏驱动电路，导致画面卡顿、信号中断或硬件*失效。据行业统计，约30%的消费电子返修案例与ESD相关，这要求防护器件必须具备快速响应、低残压和高可靠性。

CESD2510LC5VU的核心技术优势

1. *的电压钳位能力
CESD2510LC5VU的VRWM（反向工作电压）为5V，与智能电视主流接口的3.3V/5V逻辑电平*匹配。当ESD冲击发生时，其VBR（击穿电压）最小值6V可确保在正常工作电压下保持高阻态，而VC（钳位电压）16V@5A的特性则能将瞬态过压限制在安全范围内，避免后级电路因电压过冲而损坏。这一特性对HDMI接口的TMDS信号完整性至关重要。

2. 超低漏电流与电容设计
器件反向漏电流（IR）仅1μA，在待机模式下可显著降低功耗，符合智能电视的能效标准。0.8pF的极低结电容（CJ）则最大限度减少了对高速信号的影响，确保USB 3.2 Gen2的10Gbps数据传输速率不受衰减，同时避免Wi-Fi 6E的6GHz频段信号失真。

3. 微型化封装适配紧凑设计
DFN2510封装（2.5mm×1.0mm）体积比传统SOT-23缩小60%，为智能电视主板的密集布局提供空间冗余。其扁平化结构更利于散热，适应电视长时间工作的高热环境，延长器件寿命。

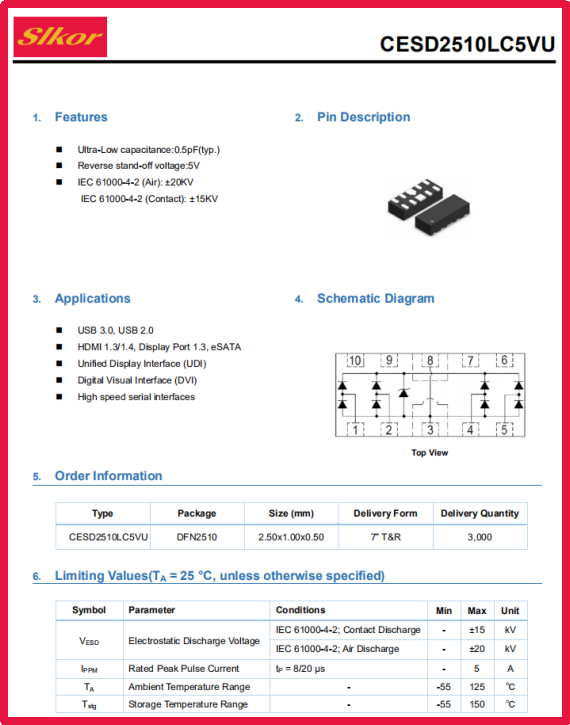

萨科微Slkor静电保护二极管CESD2510LC5VU规格书

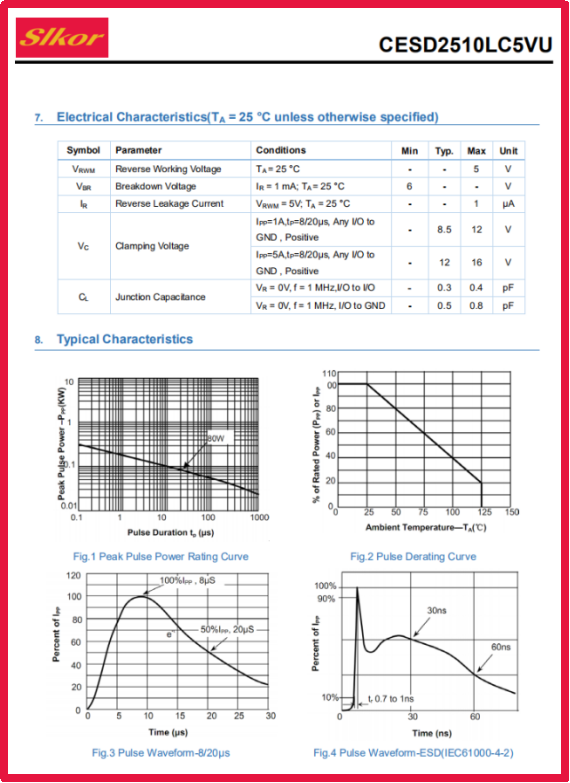

萨科微Slkor静电保护二极管CESD2510LC5VU相关参数

在智能电视中的典型应用场景

· HDMI接口防护：CESD2510LC5VU部署于HDMI连接器与SoC之间，抑制±15kV接触放电和±8kV空气放电，保障4K@120Hz信号的无损传输。

· USB-C端口保护：针对支持DP Alt模式的USB-C接口，器件的低电容特性避免视频信号衰减，同时其5A钳位能力应对大电流快充场景。

· 无线模块ESD屏蔽：在Wi-Fi/蓝牙天线馈线处集成该器件，防止空间ESD干扰射频性能，维持物联网连接的稳定性。

· 侧边按键与触控板：DFN2510的小尺寸使其可贴装于超薄边框内部，保护电源键、音量调节等物理按键免受人体静电损害。

行业价值与未来展望

随着智能电视向Mini LED背光、240Hz可变刷新率（VRR）和AI画质增强方向发展，电路系统对ESD防护的要求愈发严苛。CESD2510LC5VU通过平衡防护等级与信号完整性，为高端机型提供成本效益最优解。其-55℃至150℃的宽温工作范围，更可适配户外显示屏等新兴应用场景。

在智能制造领域，该器件符合AEC-Q101车规级标准，为未来车载娱乐系统的可靠性提供技术储备。通过与智能电视厂商的深度协同，CESD2510LC5VU正推动消费电子防护方案从“被动应对”向“主动优化”升级，构建更安全、更高速的视听体验基础设施。

结语
CESD2510LC5VU静电保护二极管以*的电气参数、微型化设计和场景化适配能力，成为智能电视抵御静电威胁的隐形盾牌。在硬件创新与用户体验深度绑定的今天，这类基础元件的技术突破，正是支撑消费电子产业迈向更高维度的基石。
