电路里的"安全气囊"：SD15C静电二极管深度解析

技术交流|Technology Exchange|

2025-05-08 15:29:34 911

在电子设备的"身体"里，静电就像看不见的"小恶魔"，随时可能给精密元件致命一击。今天要介绍的SD15C静电保护二极管，就像电路中的安全气囊，用它的"钢筋铁骨"守护着设备的核心部件。让我们通过几个生活化的比喻，揭开这个元器件的神秘面纱。

一、参数里的"安全密码"

1. VRWM 15V：电路的"安全红线"
想象你家电路总闸标着"220V"，SD15C的VRWM参数就像这个安全阈值。当电路正常工作时，只要电压不超过15V，二极管就像关紧的防盗门，安静地守护在旁。这个参数决定了它最适合保护低压设备，比如蓝牙耳机、智能手环等可穿戴设备。

2. VBR 16.7V：*的"触发开关"
当电压超过16.7V时，二极管会立即启动保护模式。这个设计就像汽车的安全气囊触发机制——既要避免误触发（比如正常刹车时的颠簸），又要确保在真正碰撞时及时弹出。16.7V的最小击穿电压，保证了在关键时刻绝不"掉链子"。

3. IR 1μA：严防"暗流涌动"
反向漏电流就像门缝里漏进来的冷风，虽然微小但长期存在会影响设备寿命。SD15C的1μA漏电流相当于200年才漏完1度电，特别适合电池供电的物联网设备，再也不用担心保护元件变成"偷电贼"。

4. VC 38V：过压"安全气囊"
当遭遇ESD静电放电这种"车祸现场"时，二极管会瞬间把电压钳制在38V。这个数值就像安全气囊的缓冲力度，既要保护乘客（后级电路），又不能用力过猛造成二次伤害。

5. CJ 68pF：数据通道的"减速带"
结电容就像高速公路的限速标志，68pF的容量意味着它特别适合高频信号线路。比如在USB 3.0接口中，这个电容值既能有效抑制静电，又不会让高速数据传输变成"龟速爬行"。

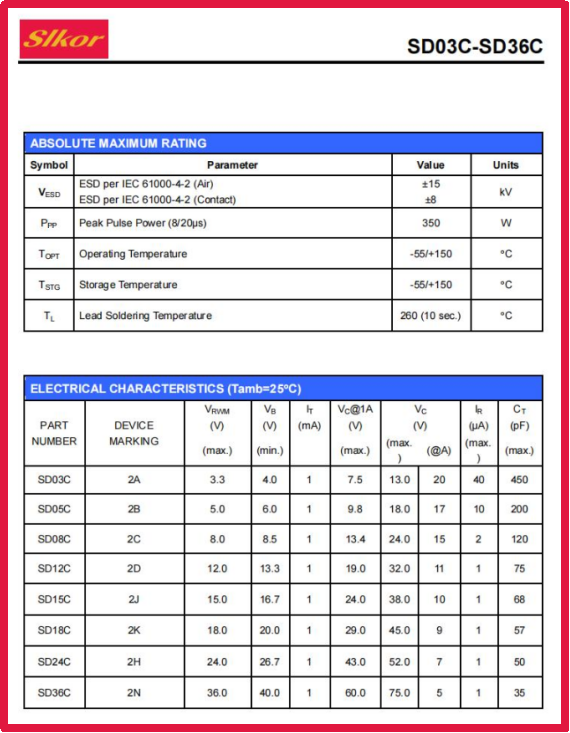

萨科微Slkor瞬态抑制二极管SD15C规格书

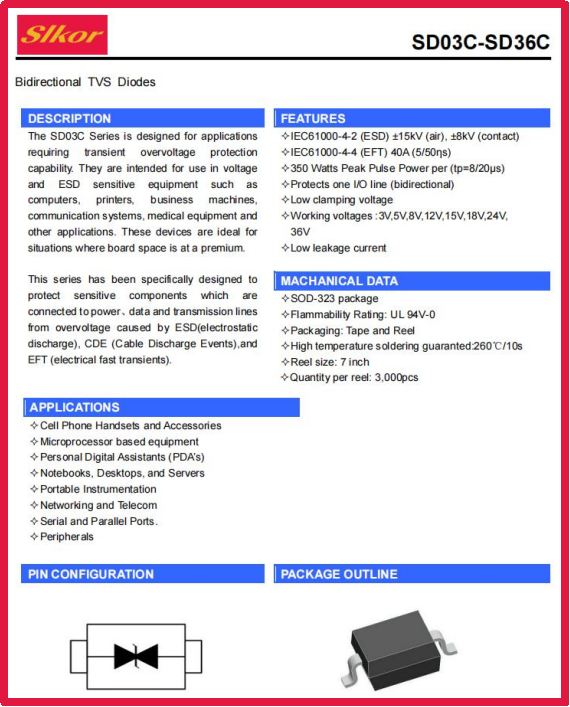

萨科微Slkor瞬态抑制二极管SD15C相关参数

二、应用场景的"变形金刚"

1. 消费电子的"贴身保镖"
在TWS耳机充电盒里，SD15C就像隐形保镖。当用户带着静电触摸充电口时，它能在纳秒级时间内将万伏高压转化为安全电压，保护脆弱的充电芯片不受伤害。

2. 汽车电子的"安全卫士"

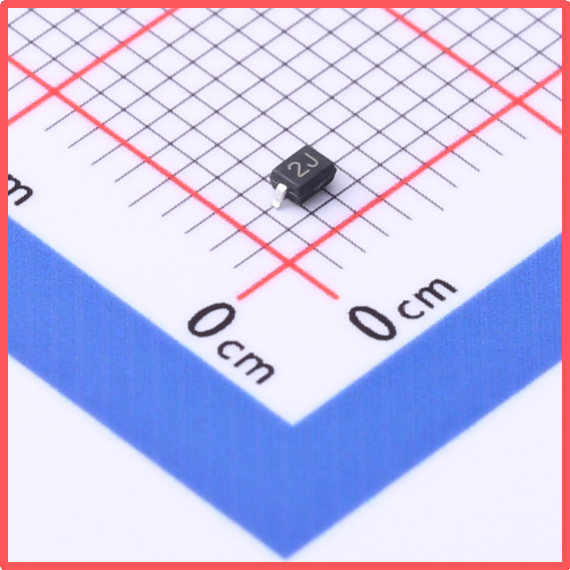

现代汽车有上百个电子控制单元，SD15C的SOD-323封装（2.5mm×1.25mm）如同微型盾牌，轻松嵌入各种狭窄空间。在车载USB接口中，它既要承受-40℃到125℃的温差，又要抵御人体模式8kV的静电冲击。

3. 工业设备的"防弹衣"
在工业PLC控制器中，SD15C组成静电防护矩阵。当生产线上的机械臂产生感应静电时，这些小元件能形成防护网，避免昂贵的控制芯片被静电击穿。

三、选型时的"避坑指南"

1. 封装选择：螺蛳壳里做道场
SOD-323封装虽然小巧，但对焊接工艺要求更高。就像在米粒上雕刻，需要*的贴片设备。对于空间紧张的智能手表主板，这是最佳选择；但在振动强烈的工业设备中，可能需要考虑带引脚的SMA封装。

2. 参数平衡：鱼与熊掌的抉择
钳位电压VC并非越低越好。就像安全气囊，缓冲力度过大可能伤及乘客。在高速数字电路中，过低的VC值可能导致信号失真，需要根据具体应用在保护强度和信号质量间找平衡。

3. 温度考量：冰火两重天的考验
SD15C的-55℃到150℃工作温度范围，让它能胜任从北极科考设备到沙漠光伏系统的各种环境。但在选型时要注意，极端温度下参数会有约10%的漂移，需要预留设计余量。

四、未来演进的"进化论"

随着5G和物联网的发展，静电防护器件正在经历三大进化：

1. 微型化：从SOD-323向更小的DFN0603封装演进

2. 集成化：单颗芯片集成多路保护，像瑞士军刀般全能

3. 智能化：自带状态监测，像黑匣子记录静电事件

SD15C这类经典元件，就像电路*里的"瑞士军刀"，用扎实的参数和可靠的性能，构筑起电子设备的防护长城。下次当你享受智能设备带来的便利时，别忘了这些默默守护的"安全卫士"们，它们正在用纳秒级的反应速度，为你阻挡着看不见的电子风暴。
