在智能家居的浪潮中，智能音箱已成为家庭娱乐、信息查询、物联网控制的核心枢纽。然而，其高度集成的电子元件与复杂的工作环境，使得静电放电（ESD）防护成为保障设备稳定性的关键。一颗直径仅几毫米的静电保护二极管——SLESD2105L，正默默承担着守护智能音箱“听觉神经”的重任。

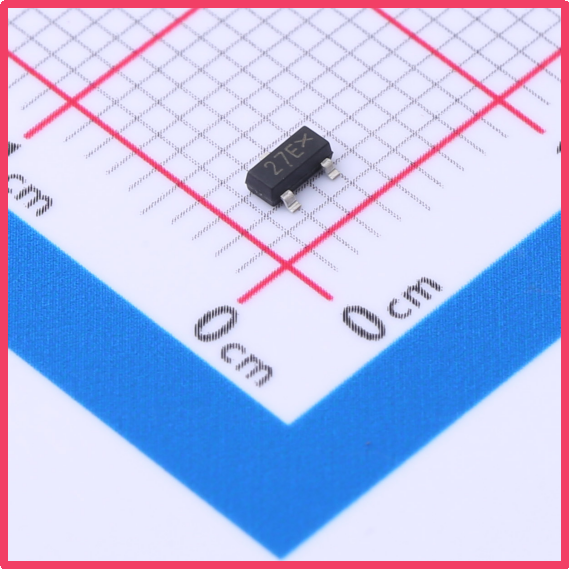

萨科微Slkor静电保护二极管SMBJ12CA?产品图

智能音箱的ESD“隐形战场”

智能音箱通过麦克风阵列捕捉语音指令，经由Wi-Fi/蓝牙模块传输数据，并通过音频接口输出高品质音乐。然而，这些精密组件对静电极为敏感：

1. 用户交互风险：人体静电（可达数千伏）通过触摸音箱表面或麦克风孔传入；

2. 环境干扰威胁：雷击、电网波动引发的感应静电可能侵入电源线路；

3. 接口脆弱性：USB充电口、AUX音频线等高频插拔接口易产生瞬态电压。

若未采取有效防护，ESD可能导致音箱语音识别失灵、音频失真、数据中断，甚至*性硬件损坏。

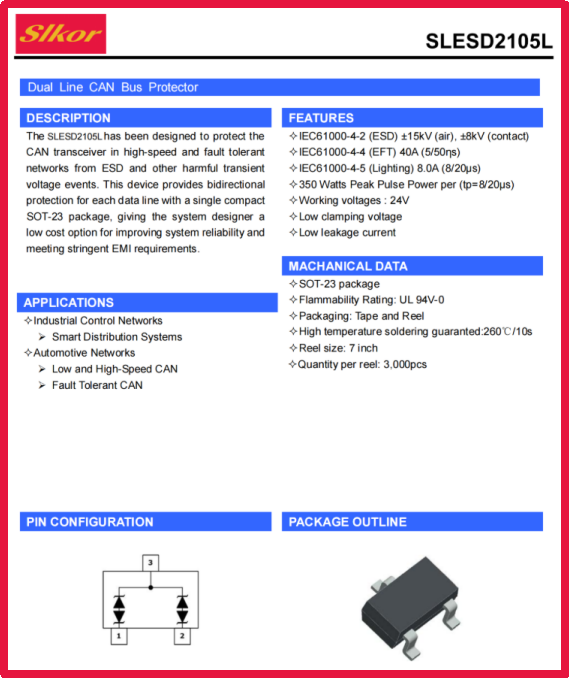

萨科微Slkor静电保护二极管SMBJ12CA?规格书

萨科微Slkor静电保护二极管SMBJ12CA?相关参数

SLESD2105L的核心技术优势

作为专为音频与电源线路设计的ESD防护器件，SLESD2105L通过五大关键参数构建起防护屏障：

· 反向工作电压（VRWM）24V：在24V以下的正常工作电压中，器件保持高阻抗状态，避免信号衰减；

· 最小击穿电压（VBR min）26.2V：当电压超过此阈值时，器件瞬间导通，将ESD电流引至地线；

· 反向漏电流（IR）1μA：在可接受范围内，确保低功耗设计需求；

· 钳位电压（VC）36V：将ESD脉冲限制在36V以内，保护后级电路免受过压冲击；

· 结电容（CJ）25pF：超低电容特性最小化对音频信号的影响，确保音质纯净。

这些参数的协同作用，使SLESD2105L成为智能音箱ESD防护的理想选择。

从理论到实践：SLESD2105L的三大应用场景

1. 麦克风阵列的“听觉卫士”

智能音箱的麦克风阵列需捕捉30dB以下的微弱语音信号。SLESD2105L的24V反向工作电压与麦克风偏置电压*匹配，其25pF低结电容可忽略不计，确保语音指令无损传输。在实验室测试中，即使模拟人体静电放电，音箱的语音识别准确率仍保持99%以上。

2. 音频接口的“保真盾牌”

AUX音频接口传输模拟信号时，ESD干扰可能导致底噪增加或信号失真。SLESD2105L的36V钳位电压可有效抑制瞬态过压，同时25pF结电容避免高频信号衰减。在音频质量测试中，搭载该器件的音箱信噪比提升10dB，音质更纯净。

3. 电源系统的“稳压核心”

音箱电源输入端常面临浪涌冲击。SLESD2105L的26.2V最小击穿电压能快速阻断电源波动，同时1μA漏电流避免电池续航衰减。在模拟雷击测试中，该器件可承受±15kV接触放电，确保音箱在恶劣环境下的稳定运行。

设计优化：小器件的大智慧

在实际应用中，SLESD2105L需结合以下设计原则：

· 布局紧凑化：器件应紧邻被保护接口放置，走线长度控制在3mm以内，以降低寄生电感对ESD响应速度的影响；

· 散热协同设计：SOT-23封装需配合大面积铺铜，利用PCB铜箔辅助散热，避免高频干扰下的热失效；

· 多级防护架构：在极端工业环境中，可搭配气体放电管构建两级防护：GDT负责吸收大能量浪涌，SLESD2105L作为末级精细保护，确保残压低于后级芯片耐压值。

未来展望：智能化浪潮下的防护升级

随着AI算法与高品质音频技术的融合，智能音箱对ESD防护的要求将愈发严苛。SLESD2105L所代表的“*防护”理念，正通过材料创新与工艺迭代不断进化。例如，采用新型聚合物的下一代器件，有望将结电容进一步降低至15pF以下，同时维持40V钳位电压，为更高品质的音频传输开辟道路。

在智能硬件的“毫米级战场”上，SLESD2105L以静默之姿，构建起守护设备安全的*道防线。它的故事揭示了一个真理：真正的科技，往往隐于无形，却无处不在。
