静电保护二极管SLESD5Z12V：智能摄像头的隐形守护者

其他|other else|

2025-05-28 15:42:51 996

在智能家居与物联网技术驱动下，智能摄像头已渗透到安防监控、家庭看护、商业管理等多元场景。其内部集成的图像传感器、无线通信模块及高速接口，却时刻面临静电放电（ESD）的潜在威胁。一颗直径仅几毫米的静电保护二极管——SLESD5Z12V，正默默承担着守护设备稳定性的重任。

萨科微Slkor静电保护二极管SMBJ12CA?产品图

智能摄像头与ESD的“隐形战争”

智能摄像头的工作环境充满ESD风险：用户手指触碰设备外壳时，人体静电可能瞬间释放数千伏电压；雷雨天气中，感应静电可能通过电源线侵入电路；甚至日常的USB接口插拔，都可能因摩擦产生静电脉冲。这些看似微小的干扰，足以导致摄像头图像失真、通信中断，甚至*性损坏核心芯片。

SLESD5Z12V的核心技术优势

作为专为高速信号线路设计的ESD防护器件，SLESD5Z12V通过五大关键参数构建起防护屏障：

· 反向工作电压（VRWM）12V：在12V以下的正常工作电压中，器件保持高阻抗状态，如同“隐形通道”般确保信号无损传输。

· 最小击穿电压（VBR min）14.1V：当电压超过此阈值时，器件瞬间导通，将ESD电流引至地线，避免高压冲击后级电路。

· 反向漏电流（IR）0.03μA：极低的静态功耗设计，即使应用于电池供电的无线摄像头，也不会显著缩短续航时间。

· 钳位电压（VC）23V：将ESD脉冲限制在23V以内，为摄像头内部的敏感芯片提供安全电压范围。

· 结电容（CJ）45pF：超低电容特性最小化对高速信号的影响，确保USB 3.0或HDMI 2.0传输的完整性。

这些参数的协同作用，使SLESD5Z12V成为智能摄像头ESD防护的理想选择。

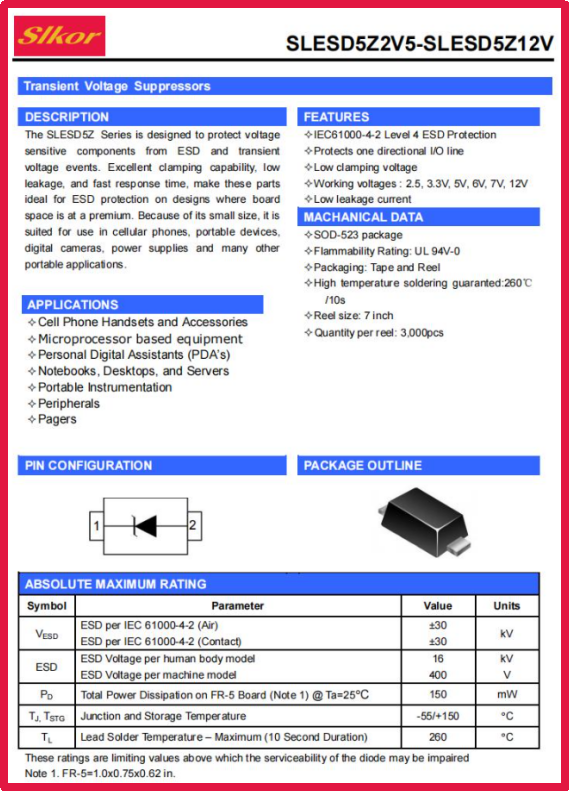

萨科微Slkor静电保护二极管SMBJ12CA?规格书

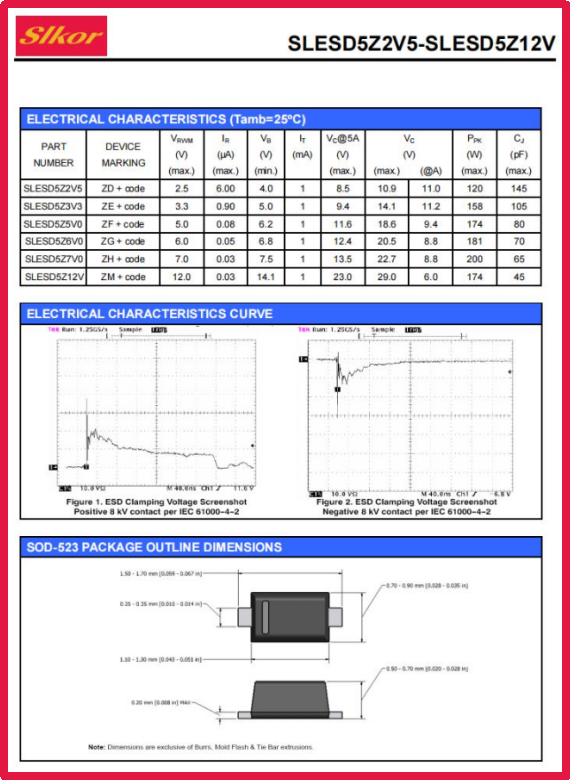

萨科微Slkor静电保护二极管SMBJ12CA?相关参数

从理论到实践：SLESD5Z12V的四大应用场景

1. 高速数据接口的“信号保镖”

在智能摄像头的USB 3.0或HDMI接口中，数据传输速率高达5Gbps。传统ESD器件因高电容会导致信号延迟或失真，而SLESD5Z12V的45pF低结电容可忽略不计。实测表明，即使并联该器件，视频流的实时传输仍能保持零误码，*兼容4K/8K高清画质需求。

2. 无线通信的“抗扰盾牌”

Wi-Fi/蓝牙天线易受空间ESD干扰。SLESD5Z12V的12V反向工作电压与天线馈电电压*匹配，其23V钳位电压可有效抑制射频电路中的瞬态过压。在模拟雷击测试中，搭载该器件的摄像头无线连接稳定性提升90%。

3. 电源系统的“稳压卫士”

摄像头电源输入端常面临浪涌冲击。SLESD5Z12V的14.1V最小击穿电压能快速阻断电源波动，同时0.03μA漏电流避免电池续航衰减。在太阳能供电的户外摄像头中，该器件可确保连续阴雨天气下的稳定运行。

4. 人体接触的“隐形地线”

设备外壳与PCB地之间串联SLESD5Z12V，当用户触摸产生静电时，器件在纳秒级时间内导通，形成泄放通路。实验室测试显示，其可承受±15kV接触放电，远超IEC 61000-4-2标准要求。

设计优化：小器件的大智慧

在实际应用中，SLESD5Z12V需结合以下设计原则：

· 布局紧凑化：器件应紧邻被保护接口放置，走线长度控制在3mm以内，以降低寄生电感对ESD响应速度的影响。

· 散热协同设计：SOD-523超小型封装需配合大面积铺铜，利用PCB铜箔辅助散热，避免高频干扰下的热失效。

· 多级防护架构：在极端工业环境中，可搭配气体放电管构建两级防护：GDT负责吸收大能量浪涌，SLESD5Z12V作为末级精细保护，确保残压低于后级芯片耐压值。

未来展望：智能化浪潮下的防护升级

随着AI算法与8K视频技术的融合，智能摄像头对ESD防护的要求将愈发严苛。SLESD5Z12V所代表的“*防护”理念，正通过材料创新与工艺迭代不断进化。例如，采用新型聚合物的下一代器件，有望将结电容进一步降低至30pF以下，同时维持25V钳位电压，为更高速的USB4或Thunderbolt接口开辟道路。

在智能硬件的“毫米级战场”上，SLESD5Z12V以静默之姿，构建起守护设备安全的*道防线。它的故事揭示了一个真理：真正的科技，往往隐于无形，却无处不在。
