在电子设备小型化与高频化趋势下，静电防护已成为保障产品可靠性的关键环节。US1G作为一款采用SMA封装的静电保护二极管，凭借其400V反向截止电压（VRWM）、1.25V钳位电压（VC）及17pF结电容（CJ）的核心参数，在工业控制、通信设备及消费电子领域展现出独特优势。本文将从技术特性、应用场景及选型要点三个维度解析其设计逻辑。

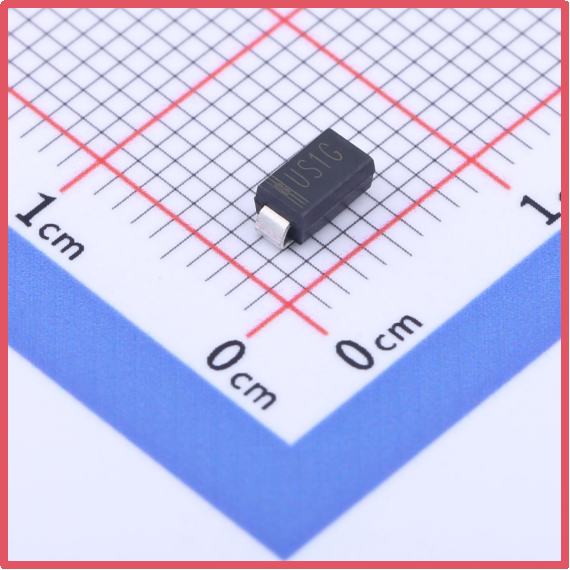

萨科微Slkor静电保护二极管US1G产品图

一、技术特性：高电压防护与低寄生效应的平衡

US1G的VRWM参数达到400V，远超传统TVS二极管，使其能够应对高压瞬态干扰。在工业电源模块中，该特性可有效吸收因继电器切换或电机启停产生的浪涌电压，避免后级电路击穿。其1.25V钳位电压设计则兼顾了防护强度与信号完整性——在8/20μs脉冲电流冲击下，US1G可将电压尖峰限制在安全范围内，同时维持较低的导通电阻，减少对高速信号的衰减。

结电容是衡量二极管对高速信号影响的关键指标。US1G的17pF结电容在同类产品中处于较低水平，使其在USB 3.0、HDMI 2.1等高速接口中表现优异。例如，在4K视频传输场景中，其低电容特性可确保信号上升沿/下降沿时间满足协议要求，避免因寄生电容导致的误码率上升。此外，5μA反向漏电流（IR）保证了设备在待机状态下的低功耗特性，符合物联网设备对节能的需求。

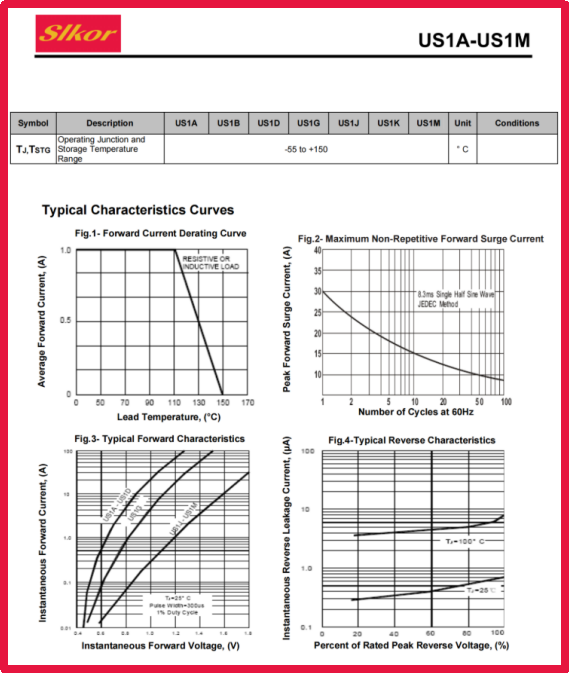

萨科微Slkor静电保护二极管US1G规格书

二、应用场景：从工业到消费电子的*覆盖

在工业自动化领域，US1G常用于PLC输入输出模块的静电防护。其SMA封装可承受260℃/10秒的高温焊接，适应自动化贴片工艺。在变频器控制电路中，该器件可抑制IGBT开关产生的瞬态过电压，保护驱动芯片免受损害。

通信设备领域是US1G的另一重要应用场景。在5G基站电源模块中，其400V VRWM可抵御雷击或电网波动产生的瞬态高压，而17pF结电容则确保了高速信号的完整性。在光纤收发器中，US1G可与共模电感配合，形成多级防护体系，满足IEC 61000-4-2 Level 4的静电放电测试要求。

消费电子领域对成本与性能的平衡更为敏感。在智能电视主板中，US1G可替代多个分立元件，简化PCB布局。其小型化封装（5.28mm×2.9mm×2.62mm）使设计者能在有限空间内实现多路防护，例如同时保护HDMI、USB及电源接口。

萨科微Slkor静电保护二极管US1G相关参数

三、选型要点：参数匹配与系统级防护

选择US1G时需重点关注三个维度：

1. 电压匹配：VRWM需高于电路最大工作电压的1.2倍以上。例如，在220V AC/DC电源中，建议选择VRWM≥600V的型号以留出安全裕量。

2. 信号完整性：对于10Gbps以上高速接口，需选择结电容≤10pF的变种型号，或采用并联滤波电容的补偿方案。

3. 热设计：在高温环境（如车载电子）中，需结合热阻（RθJA=88℃/W）参数评估散热需求，必要时增加散热焊盘或导热材料。

系统级防护设计需考虑多级防护架构。例如，在汽车电子CAN总线防护中，可在接口处并联US1G作为一级防护，同时在控制器端增加TVS二极管作为二级防护，形成梯度钳位电压，提升整体防护效能。

结语

US1G通过400V VRWM、1.25V VC及17pF CJ的参数组合，在高压防护与信号完整性之间实现了*平衡。随着5G、工业互联网及新能源汽车的快速发展，其应用场景将持续拓展。设计者需结合具体应用需求，在参数匹配、封装选择及热设计等方面进行综合考量，方能充分发挥该器件的性能优势，构建高可靠性的静电防护体系。
