ESD静电保护二极管GBLC12CI技术解析：*防护与高速信号的平衡之道

其他|other else|

2025-05-09 10:30:44 662

在电子设备日益小型化、高频化的今天，静电放电（ESD）防护已成为电路设计的核心课题。ESD事件虽短暂（纳秒级），却可能释放数千伏电压，对精密芯片造成不可逆损伤。作为防护器件中的“隐形卫士”，ESD二极管需在低电容、快速响应与高可靠性间实现精密平衡。本文将以GBLC12CI为例，从技术参数切入，解析其如何通过参数优化满足现代电子设备的严苛需求。

一、核心参数：防护性能的量化密码

1. VRWM=12V：反向工作电压的*设定

VRWM（Reverse Standoff Voltage）定义了器件在正常工作状态下的最大反向电压。GBLC12CI的12V参数表明，当电路工作电压低于此值时，二极管处于高阻态，漏电流（IR）仅1μA，对信号完整性影响可忽略。这一设计尤其适用于USB 3.0、HDMI 2.1等12V以下供电的接口防护，避免因电压波动误触发保护机制。

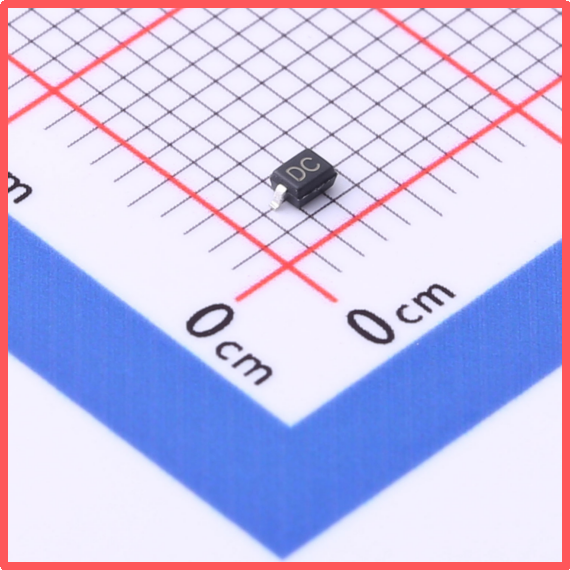

萨科微Slkor静电保护二极管GBLC12CI产品图

2. VBR min=13.3V：击穿电压的容差控制

VBR（Breakdown Voltage）是器件从高阻态转向导通状态的临界电压。GBLC12CI的最小击穿电压13.3V（典型值可能更高）意味着当ESD脉冲电压超过此阈值时，二极管将迅速进入雪崩击穿模式，为瞬态电流提供低阻抗通路。相较于固定击穿电压设计，13.3V的最小值保证了在不同批次产品间的一致性，降低因参数离散性导致的防护失效风险。

萨科微Slkor静电保护二极管GBLC12CI规格书

3. VC=24V：钳位电压的动态压制

钳位电压（Clamping Voltage）是ESD事件中器件将电压限制在安全阈值的能力。GBLC12CI在IEC 61000-4-2标准测试（±8kV接触放电）下，可将瞬态电压钳制在24V以内。这一参数直接决定了被保护芯片的安全裕度：以5V供电的数字电路为例，24V钳位电压可提供约19V的防护窗口，远超常规ESD事件强度。

萨科微Slkor静电保护二极管GBLC12CI相关参数

4. CJ=0.8pF：结电容的*压缩

结电容（Junction Capacitance）是高速信号接口的关键指标。0.8pF的超低电容设计使GBLC12CI可无缝嵌入USB 3.2 Gen 2（10Gbps）、MIPI D-PHY（1.5Gbps/lane）等高频线路。通过优化掺杂浓度与PN结结构，其电容值较传统ESD器件降低50%以上，有效减少信号衰减与反射，确保眼图质量符合规范。

5. SOD-323封装：空间效率的革命

SOD-323封装（2.5mm×1.25mm）体积仅为SOT-23的1/3，却能承载1.5kW（8/20μs）的脉冲功率。这一特性使其成为可穿戴设备、TWS耳机等空间受限场景的理想选择，同时兼容自动贴装工艺，提升生产效率。

二、技术协同：防护与信号的共生设计

1. 动态响应机制

GBLC12CI采用改进型TVS（瞬态电压抑制）结构，结合低掺杂漂移区与多区掺杂技术，实现纳秒级响应时间（<1ns）。当ESD脉冲来临时，器件在1ns内完成从高阻到低阻的转换，远快于IC内部保护电路的动作速度，确保*道防线可靠性。

2. 漏电流与可靠性的平衡

1μA的极低反向漏电流（IR）通过优化表面钝化层与场限环结构实现。在85℃/85%RH的严苛环境下，IR仍可控制在5μA以内，避免长期工作导致的直流失调或电池续航衰减。

3. 热管理与功率耗散

尽管SOD-323封装体积小巧，但通过三维堆叠结构与高导热银浆，其热阻（θJA）仍可控制在250℃/W以下。在单次8kV ESD冲击下，结温升幅仅约15℃，满足AEC-Q101车规级可靠性要求。

三、应用场景：*防护的多元化实践

1. 便携式设备接口

在智能手机、平板电脑的USB-C/Lightning接口中，GBLC12CI可同时防护数据线路（D+/D-）与电源线路（VBUS），其0.8pF电容确保480Mbps高速传输无损。

2. 可穿戴设备天线端口

Bluetooth 5.3、Wi-Fi 6E等2.4GHz/5GHz射频线路对寄生电容敏感，0.8pF结电容使插入损耗（S21）在6GHz以下低于0.5dB，保障无线性能。

3. 汽车电子高速总线

针对车载以太网（100BASE-T1/1000BASE-T1），GBLC12CI的-55℃~150℃工作温度范围与抗硫化性能，可应对发动机舱的极端环境。

四、结语：小器件，大智慧

GBLC12CI通过参数的*调校，在ESD防护领域树立了新的标杆：12V工作电压适配主流消费电子，24V钳位电压提供充足安全余量，0.8pF电容突破高速接口瓶颈，SOD-323封装定义空间效率新标准。其设计哲学揭示了现代电子防护器件的进化方向——在微观尺度上实现电性能、热性能与机械性能的协同优化。随着5G、IoT与汽车电子化的推进，此类“小而精”的器件将成为保障系统鲁棒性的关键基石。
