在便携设备与物联网终端高速发展的今天，ESD（静电放电）防护器件正面临双重挑战：既要抵御瞬态高压冲击，又需适应极端紧凑的电路布局。ESD静电保护二极管SLESD5Z7V0凭借其独特的参数组合，在低电压应用场景中展现出*的防护能力。本文将从技术参数出发，解析其如何通过优化设计实现低功耗、小体积与可靠防护的平衡。

一、核心参数：低电压场景的*适配

1. VRWM=7V：低电压系统的理想守门员

VRWM（反向工作电压）定义了器件在正常工作状态下的安全电压阈值。SLESD5Z7V0的7V参数直接匹配3.3V/5V供电的数字电路，如蓝牙芯片、MCU I/O端口及传感器接口。当电路电压低于7V时，二极管呈现高阻态，反向漏电流（IR）低至0.03μA，对低功耗设备而言，这意味着静态功耗几乎可忽略不计，显著延长电池续航时间。

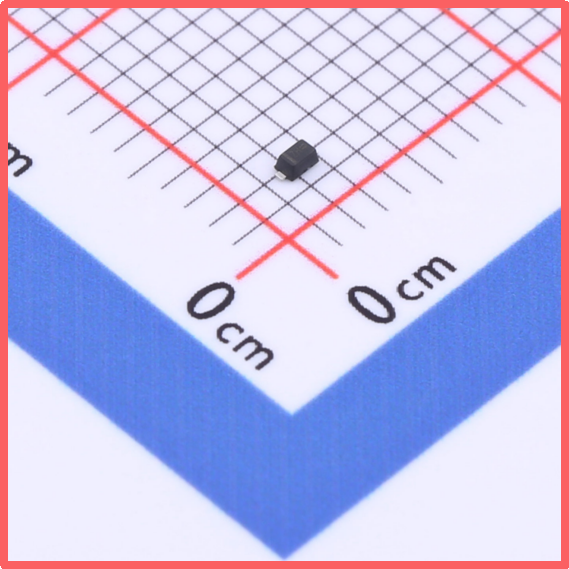

萨科微Slkor静电保护二极管SLESD5Z7V0产品图

2. VBR min=7.5V：击穿电压的精密控制

VBR（击穿电压）是器件从截止态转向导通态的临界点。SLESD5Z7V0的最小击穿电压7.5V（典型值可能更高）确保在电源波动或瞬态过压时不会误触发。例如，在5V供电系统中，7.5V的击穿电压可避免因电源纹波导致的误动作，同时为ESD脉冲提供快速响应通道。

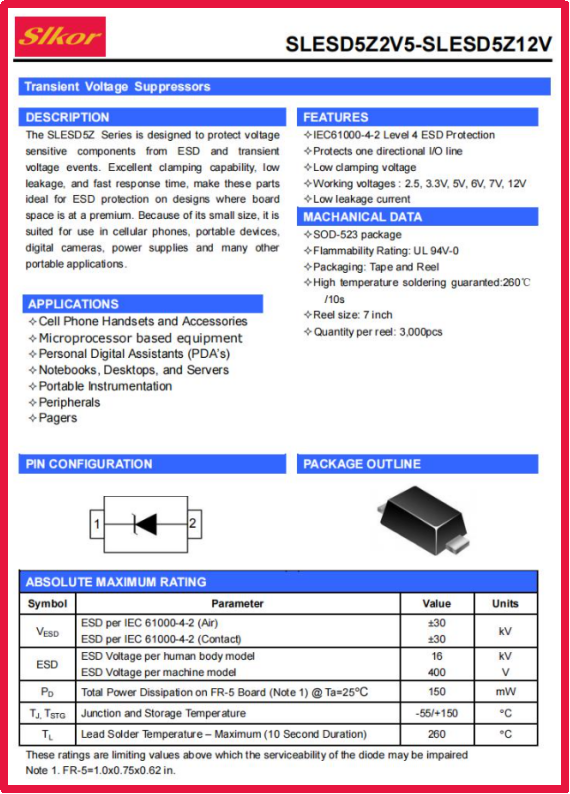

萨科微Slkor静电保护二极管SLESD5Z7V0规格书

3. VC=13.5V：钳位电压的安全边界

钳位电压（VC）是ESD事件中器件将电压限制在安全范围的能力。SLESD5Z7V0在IEC 61000-4-2标准测试（±8kV接触放电）下，可将瞬态电压钳制在13.5V以内。对于5V耐压的数字芯片，13.5V的钳位电压提供约8.5V的安全裕度，远超常规ESD事件的能量等级，确保后级电路免受高压冲击。

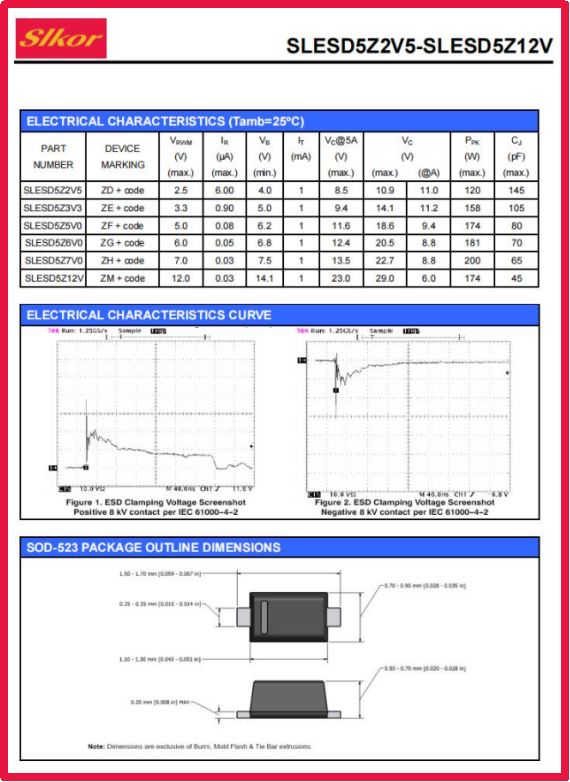

萨科微Slkor静电保护二极管SLESD5Z7V0相关参数

4. CJ=65pF：结电容的场景化设计

65pF的结电容（CJ）表明该器件更适用于低速信号或电源线路。在USB 2.0（480Mbps）或I2C（1Mbps）等中低速接口中，65pF电容对信号完整性的影响可通过电路设计补偿，而在电源线或按键扫描电路中，其电容值对系统性能几乎无影响。这种设计选择体现了器件对应用场景的针对性优化。

5. SOD-523封装：空间效率的*突破

SOD-523封装（1.0mm×0.6mm）体积仅为SOD-323的1/3，却能承载8kV ESD冲击（IEC标准）。其超小型化设计使其可贴装于0.4mm间距的焊盘上，*适配智能手表、TWS耳机主板等空间极度受限的场景，同时兼容高精度自动贴装工艺。

二、技术特性：低功耗与可靠性的协同进化

1. 超低漏电流与功耗优化

0.03μA的反向漏电流通过优化PN结掺杂浓度与表面钝化层实现。在-55℃至150℃的宽温范围内，IR波动控制在±10%以内，避免因温度变化导致直流失调或电池自放电加剧。这一特性对可穿戴设备的长期可靠性至关重要。

2. 动态响应与热管理

尽管封装紧凑，SLESD5Z7V0仍采用改进型TVS结构，响应时间小于1ns，可快速泄放ESD电流。其热阻（θJA）通过三维堆叠芯片技术优化至400℃/W，在单次8kV ESD冲击下，结温升幅仅约20℃，满足AEC-Q101车规级可靠性要求。

3. 钳位电压与功率耗散的平衡

13.5V的钳位电压结合65pF电容，使器件在ESD事件中呈现低阻抗特性（典型值0.3Ω）。通过优化掺杂浓度与金属化层厚度，其脉冲功率耗散能力达到500W（8/20μs），足以应对大多数消费电子场景的ESD威胁。

三、应用场景：*防护的多元化实践

1.便携设备电源管理

在智能手机、平板电脑的电池管理电路中，SLESD5Z7V0可防护充电接口（如USB-C）的电源线路，其7V VRWM与13.5V钳位电压适配5V/9V快充协议，同时65pF电容对电源纹波抑制无负面影响。

2.物联网传感器接口

针对温湿度传感器、加速度计等低速模拟信号接口，65pF结电容对信号带宽的影响可通过布局优化（如缩短走线）进一步降低，而7.5V击穿电压可有效抵御人体静电（通常≤8kV）。

3.可穿戴设备按键扫描

在智能手环、无线耳机的按键电路中，SOD-523封装可贴装于FPC连接器附近，其0.03μA漏电流避免按键休眠时的额外功耗，同时13.5V钳位电压抵御人体静电放电。

结语：小器件，大作为

SLESD5Z7V0通过参数的*调校，在ESD防护领域开辟了低电压、低功耗应用的新路径：7V工作电压适配主流便携设备，13.5V钳位电压提供充足安全余量，65pF电容平衡了性能与成本，SOD-523封装定义了空间效率新标准。其设计哲学揭示了现代电子防护器件的进化方向——在微观尺度上实现电性能、热性能与机械性能的协同优化。随着5G、IoT与可穿戴设备的普及，此类“小而精”的器件将成为保障系统稳定性的关键基石。
