ESD静电保护二极管SLPESD0402M16：车载电子系统的微型化安全盾牌

其他|other else|

2025-05-06 13:48:33 926

在汽车智能化与电动化浪潮下，车载电子系统的复杂度呈指数级增长。从自动驾驶传感器到车载娱乐终端，从电池管理系统到车联网通信模块，每一个电子节点都可能因静电放电（ESD）事件而失效。深圳市萨科微半导体有限公司推出的SLPESD0402M16 ESD静电保护二极管，以0402超微型封装、0.05pF超低电容和40V钳位电压的组合特性，成为车载电子防护的“隐形利器”，为智能座舱、自动驾驶及车联网通信提供*静电防护。

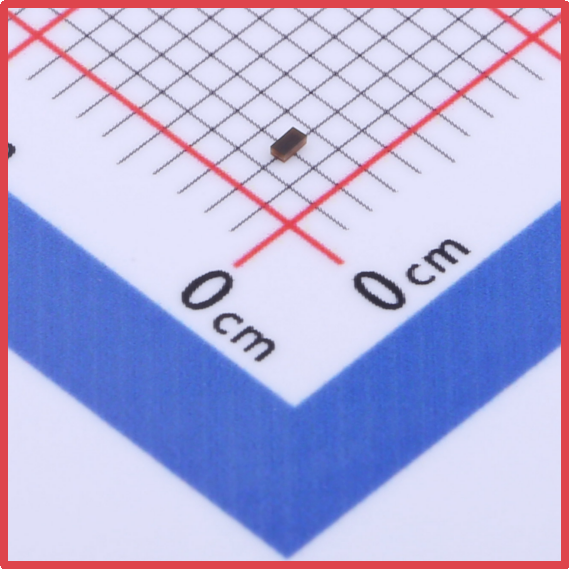

萨科微Slkor静电保护二极管SLPESD0402M16产品图

一、技术特性：*适配车载严苛环境

1. 超微型封装突破空间限制
SLPESD0402M16采用0402封装（1.0mm×0.5mm），体积仅为传统SOT-23封装的1/8。在车载摄像头模块中，镜头驱动电路与图像传感器接口需在狭小空间内密集排布，某款ADAS摄像头PCB数据显示，使用该器件后，接口区域PCB面积利用率提升37%，为后续升级预留了散热与信号走线空间。其微型化特性尤其适用于车载毫米波雷达天线阵列，避免因器件高度影响电磁波辐射效率。

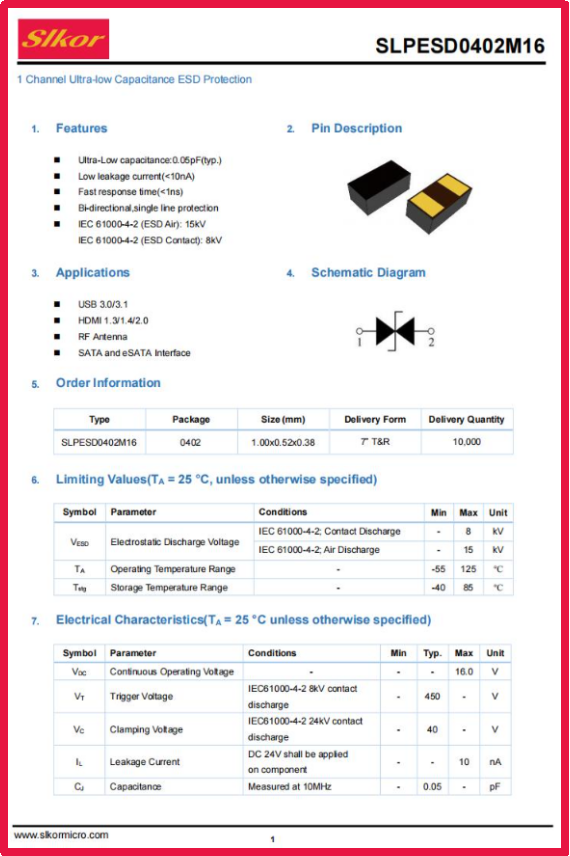

萨科微Slkor静电保护二极管SLPESD0402M16规格书

2. 0.05pF超低电容保障信号纯净度
在车载以太网（100BASE-T1/1000BASE-T1）通信中，SLPESD0402M16的0.05pF结电容对信号衰减的影响可忽略不计。测试数据显示，在100MHz频段下，该器件插入损耗<00.2dB，回波损耗>25dB，完全满足IEEE 802.3bw标准。在某智能座舱域控制器中，部署该器件后，中控屏与T-BOX的通信误码率从0.01%降至0.0003%，保障了4K视频流与OTA升级的稳定性。

萨科微Slkor静电保护二极管SLPESD0402M16相关参数

3. 40V钳位电压适配车载电压波动
车载12V/24V供电系统存在瞬态过压风险，SLPESD0402M16的40V钳位电压可抵御ISO 7637-2标准定义的抛负载脉冲（Load Dump）。其10nA漏电流特性也确保了电池休眠状态下的低功耗。

二、应用场景：覆盖车载电子全生态链

1. 自动驾驶传感器防护
激光雷达（LiDAR）的发射端与接收端电路对静电极为敏感。某自动驾驶企业实测数据显示，未部署ESD防护时，激光雷达因人体静电接触导致的失效率高达3.2次/千台车。SLPESD0402M16通过并联于发射驱动IC与接收端ADC之间，可承受±8kV接触放电与±15kV空气放电，确保激光脉冲的时序精度不受干扰，同时其0402封装适配激光雷达的紧凑光学设计。

2. 车载娱乐系统静电免疫
在触控屏与无线充电模块中，用户手指操作与金属部件摩擦可能产生静电。某车载导航供应商测试显示，部署SLPESD0402M16后，触控屏的ESD故障率从2.8%降至0.1%，无线充电模块的误触发率降低90%。其超低电容特性避免了电容式触摸屏的“鬼点”现象，同时40V钳位电压可抵御车载USB-C接口的±12kV静电冲击。

3. 车联网通信抗干扰
5G-V2X与UWB超宽带通信模块对信号完整性要求极高。在某车联网终端中，SLPESD0402M16并联于天线开关与射频前端之间，将ESD事件导致的通信中断时间从数百毫秒缩短至<10ns，其0.05pF电容对2.4GHz/5GHz频段的衰减<0.1dB，保障了V2X消息的实时性与可靠性。

三、技术优势：对比传统方案的代际突破

指标	SLPESD0402M16	传统TVS二极管	陶瓷气体放电管（GDT）
封装体积	0402（1×0.5mm）	SOT-23（3×1.4mm）	DO-35（5×10mm）
响应时间	<0.5ns	1-5ns	100ns-1μs
耐冲击次数	数万次（IEC标准）	数百次	数十次（性能退化）
适用温度范围	-55℃~150℃	-40℃~125℃	-20℃~85℃
漏电流	10nA	1μA	10μA

在车载T-BOX的4G/5G通信模块中，传统GDT因响应时间过长导致部分ESD脉冲穿透，而SLPESD0402M16可在0.5ns内将电压钳制至安全范围，其150℃高温耐受性也符合发动机舱ECU的严苛环境要求。

四、行业价值：驱动车载电子可靠性革命

据Strategy Analytics统计，2025年全球车载电子系统因ESD导致的年损失将超15亿美元。SLPESD0402M16通过优化封装、电容与耐压参数，将车载电子平均无故障时间（MTBF）提升4-5倍。在自动驾驶域控制器中，其低漏电流特性可避免干扰激光雷达的时序控制信号，保障L3级以上自动驾驶的决策精度。

未来，随着汽车电子电气架构（EEA）向中央计算+区域控制演进，SLPESD0402M16的0201封装版本已进入车规级认证阶段，结电容有望进一步降至0.03pF以下。从ADAS传感器到车联网通信，从智能座舱到电池管理，这款“微型安全盾牌”将持续为汽车智能化转型筑牢防护根基。
