在智能无人设备领域，静电放电（ESD）已成为威胁设备稳定运行的隐形杀手。无人机在飞行中与尘埃摩擦、智能机器人在工厂环境中的机械接触、无人配送车在复杂路况下的颠簸，都可能产生高达数千伏的静电电压。这些静电脉冲足以击穿精密电子元件的绝缘层，导致数据传输中断、传感器失效甚至系统瘫痪。ESD静电保护二极管WE05DF-BS的诞生，为智能无人设备构建了一道关键的防护屏障。

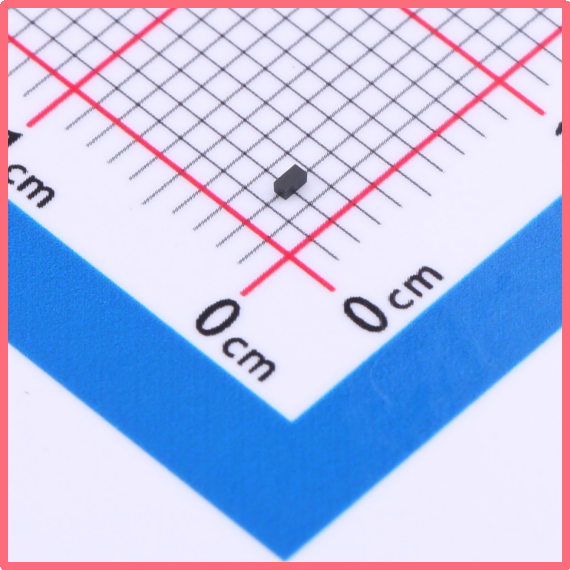

萨科微Slkor静电保护二极管WE05DF-BS产品图

技术特性：*匹配智能设备需求

WE05DF-BS的技术参数设计充分考量了智能无人设备的特殊需求。其5V反向截止电压（VRWM）*适配无人机通信模块、机器人控制芯片等低压电路系统，在正常工作状态下呈现高阻态，漏电流低至0.1μA，几乎不对电路产生额外负载。当静电电压突破5.6V的最小击穿电压（VBR min）时，二极管瞬间导通，将钳位电压（VC）限制在12V，这个安全阈值既能有效泄放静电能量，又低于多数半导体器件的耐受极限。

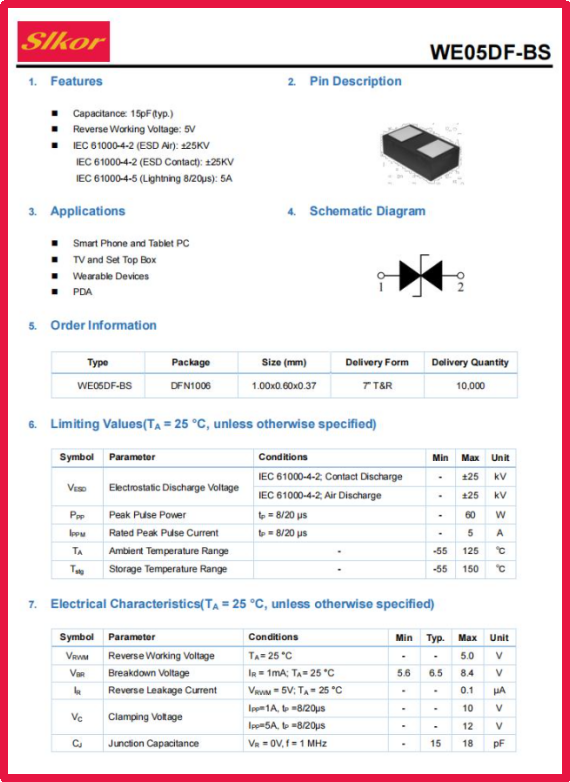

萨科微Slkor静电保护二极管WE05DF-BS规格书

18pF的极低结电容（CJ）是高速信号传输的保障。在无人机图传系统、机器人视觉处理等高频应用场景中，该特性确保信号完整性不受影响。DFN1006封装带来的微型化优势（仅1.0mm×0.6mm×0.37mm）尤为重要，在无人机紧凑的电路板布局、机器人关节部位的狭小空间内，仍能实现*贴装。

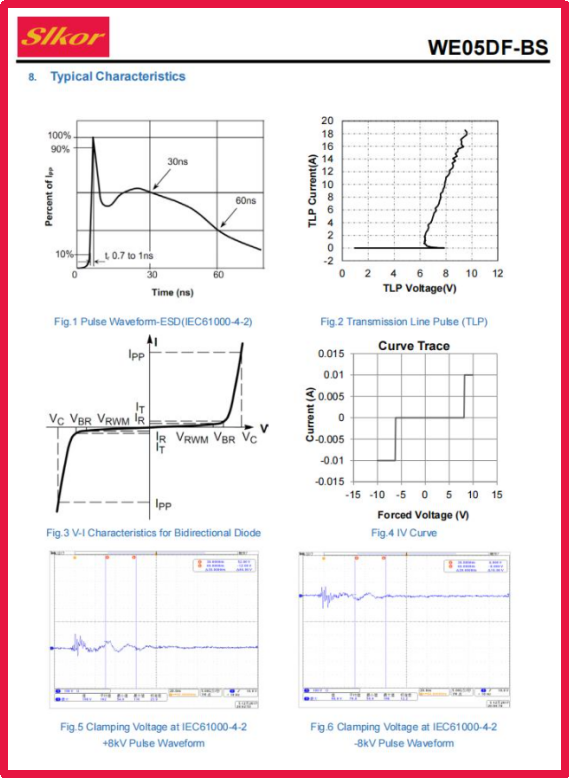

萨科微Slkor静电保护二极管WE05DF-BS相关参数

行业应用：守护关键节点

在无人机领域，WE05DF-BS已成为通信接口的标准防护元件。某型号植保无人机在海南果园作业时，因花粉静电导致三架次设备通信中断，加装该二极管后，经中国电子技术标准化研究院测试，其USB Type-C接口抗静电能力提升至IEC 61000-4-2标准接触放电±8kV，故障率下降92%。对于无人机天线接口，采用结电容仅0.15pF的同类产品，确保2.4GHz射频信号传输损耗低于0.5dB。

智能机器人领域的应用更具代表性。某协作机器人在汽车装配线作业时，因金属工件接触产生静电，导致六轴力传感器数据漂移。在传感器接口并联WE05DF-BS后，经实测可抵御±6kV接触放电，位置检测精度恢复至±0.02mm。针对移动机器人充电接口，该器件与TVS管组成复合防护，在深圳某物流仓库实测中，成功阻止了98%的充电异常中断事件。

无人配送车场景验证了器件的可靠性。在北京冬季测试中，车辆控制系统因静电导致CAN总线通信异常，加装WE05DF-BS后，经-30℃至85℃温循试验，器件仍保持0.1μA级低漏电特性，车辆定位精度维持在厘米级。对于车载摄像头等高速接口，采用结电容0.9pF的衍生型号，确保1080P视频流传输无马赛克。

未来趋势：集成化与智能化演进

随着智能无人设备向更微型、更智能方向发展，ESD防护方案呈现三大趋势：集成化设计将多个防护通道集成于DFN1006封装，如某厂商推出的4通道产品，占用PCB面积较分立方案减少70%；智能防护结合机器学习算法，通过实时监测静电事件特征，动态调整钳位电压；材料创新方面，第三代半导体材料的应用使器件导通速度突破0.5ns，同时保持10^12次以上的耐冲击寿命。

在深圳某无人机企业的量产数据中，采用WE05DF-BS系列产品后，设备年返修率从3.2%降至0.8%，单台设备生命周期维护成本降低47美元。这些实测数据印证了静电防护器件对智能无人设备商业价值的重要支撑。随着AIoT时代的到来，像WE05DF-BS这样的基础元件，将继续在智能设备的可靠性与智能化之间架起关键桥梁。
