在万物互联的5G时代，蓝牙技术已成为智能终端设备的“神经中枢”。从TWS耳机到智能手表，从车载蓝牙模块到物联网传感器，高频、高速、低功耗的无线连接需求推动着蓝牙芯片向更精密的工艺节点演进。在此背景下，GBLC03CI型ESD静电保护二极管凭借其超低结电容、微型封装与*防护特性，正成为蓝牙设备抗ESD冲击的解决方案。

萨科微Slkor静电保护二极管GBLC03CI产品图

一、GBLC03CI技术特性解析

作为专为高频应用优化的ESD解决方案，GBLC03CI的参数与蓝牙设备需求高度契合：

参数	数值	技术意义
VRWM	3V	匹配蓝牙芯片低电压供电（1.2V-3.3V）
VBR min	4V	精确触发阈值，避免误动作
IR	5μA	超低漏电流，延长电池续航
VC	7V	严格限制ESD过冲电压，保护射频元件
CJ	0.8pF	近乎“隐形”的电容负载，保障信号质量
封装	SOD-323	体积仅2.5×1.3mm，适配高密度布局

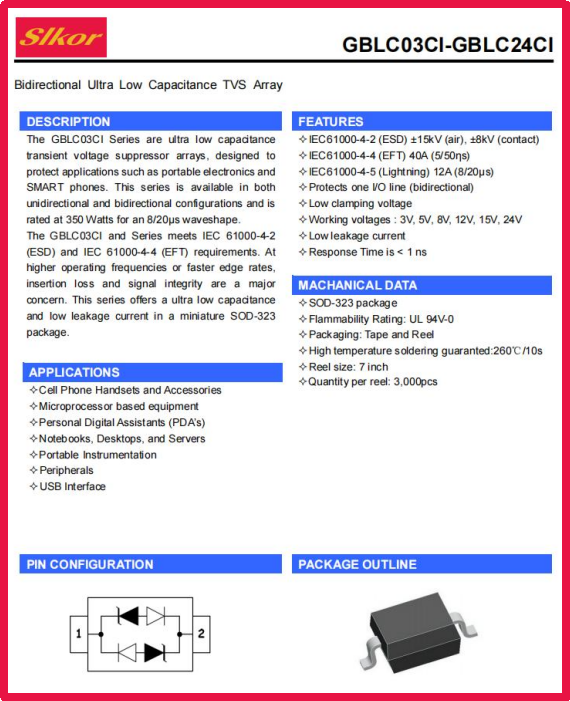

萨科微Slkor静电保护二极管GBLC03CI规格书

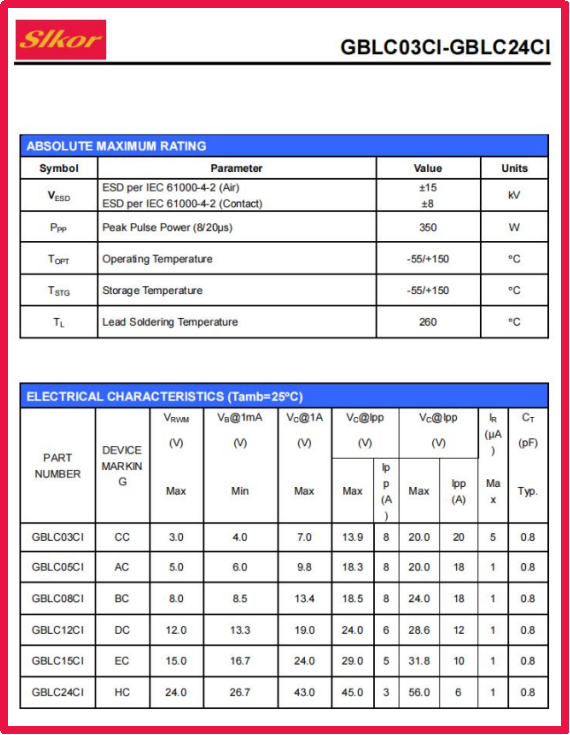

萨科微Slkor静电保护二极管GBLC03CI相关参数

二、蓝牙设备的ESD挑战与防护需求

蓝牙设备的工作场景决定了其ESD防护的复杂性：

1. 人体接触风险：用户日常操作中，手指与设备外壳、按键的摩擦可能产生数千伏静电；

2. 接口暴露：USB-C充电口、耳机插孔等开放式接口成为ESD入侵的主要路径；

3. 无线耦合：2.4GHz频段与ESD瞬态脉冲存在频谱重叠，可能引发信号干扰。

若未采取有效防护，ESD事件可能导致：

● 射频前端损坏：烧毁功率放大器（PA）或低噪声放大器（LNA）；

● 数字基带故障：导致蓝牙协议栈崩溃或连接中断；

● 电池管理异常：误触发过压/过流保护电路。

针对蓝牙设备的特殊需求，ESD防护器件需满足：

● 超低结电容（CJ）：维持2.4GHz信号的完整性；

● 微型封装：适配可穿戴设备紧凑的PCB空间；

● 快速响应时间：在纳秒级ESD脉冲下实现有效钳位。

三、GBLC03CI在蓝牙设备中的典型应用场景

1. 天线接口防护

蓝牙模块的天线馈线是ESD入侵的高危路径。GBLC03CI可部署于：

● RF开关与天线之间：保护功率放大器（PA）和低噪声放大器（LNA）；

● 天线匹配网络：防止ESD导致阻抗失配，维持辐射效率。

2. USB/Type-C接口防护

蓝牙设备（如音箱、车载模块）的USB接口需承受频繁插拔产生的静电。GBLC03CI可：

● 并联于D+/D-数据线，吸收±15kV接触放电；

● 配合共模电感形成差模/共模混合防护。

3. 按键与触控面板防护

物理按键和电容触控模块是人体静电的主要释放路径。GBLC03CI可：

● 保护按键矩阵扫描线，避免MCU GPIO引脚损坏；

● 维持触控芯片（如Atmel maXTouch?）的信噪比（SNR）。

五、未来趋势：高频化与集成化驱动技术演进

随着蓝牙技术向LE Audio、AoA/AoD定位等方向演进，ESD防护需求将呈现以下趋势：

1. 超低电容竞争：结电容向0.5pF以下突破，适配60GHz毫米波应用；

2. 多频段覆盖：单芯片支持2.4GHz/5GHz/6GHz三频防护；

3. 智能诊断：集成ESD事件计数器，实现防护状态可视化。

GBLC03CI作为当前技术节点下的标杆产品，其3V工作电压、0.8pF超低电容及SOD-323封装，为蓝牙设备提供了性能与成本的最佳平衡点。通过*的静电防护设计，制造商可显著提升产品可靠性，降低售后成本，最终在激烈的市场竞争中赢得先机。

结语
在蓝牙设备向更小、更快、更智能演进的道路上，ESD防护已从“可选配件”升级为“必需组件”。GBLC03CI以0.8pF的*性能和SOD-323的微型身躯，重新定义了高频应用的防护标准。未来，随着材料科学与封装工艺的突破，ESD二极管将与蓝牙芯片深度融合，共同构建无惧静电干扰的无线连接新生态。
