在射频（RF）技术向高频化、高集成化演进的浪潮中，静电放电（ESD）已成为威胁射频模块可靠性的隐形杀手。射频信号的微弱性与高频特性，使其对ESD引发的瞬态高压、寄生电容及电磁干扰高度敏感。萨科微（Slkor）推出的SLESD2401QC静电保护二极管，凭借其超低电容、高响应速度与微型封装，为射频产品提供了可靠的ESD防护解决方案。本文将从技术特性、射频应用场景及国产化价值三个维度，解析其在射频领域的关键作用。

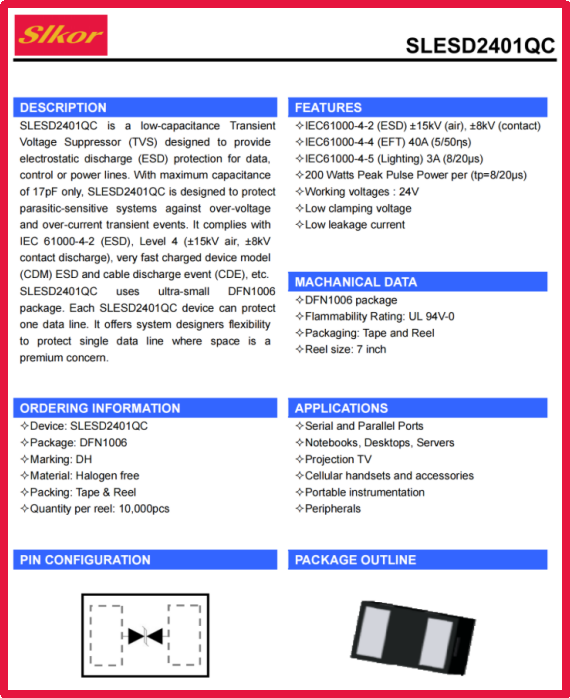

萨科微Slkor静电保护二极管SLESD2401QC产品图

一、射频产品的ESD防护挑战

射频产品广泛应用于5G基站、卫星通信、雷达系统及消费电子（如Wi-Fi 6E路由器、智能手机）等领域，其核心挑战在于：

1. 高频信号衰减：传统ESD器件的高结电容（>50pF）会显著衰减GHz级射频信号，导致插入损耗增加；

2. 瞬态高压破坏：ESD脉冲电压可达数千伏，可能击穿射频前端芯片（如LNA、PA）的栅极氧化层；

3. 空间与散热限制：射频模块PCB面积紧凑，且需避免防护器件引入额外热损耗。

SLESD2401QC的DFN1006封装（1.0mm×0.6mm×0.37mm）与13pF超低结电容，正是为应对上述挑战而设计。

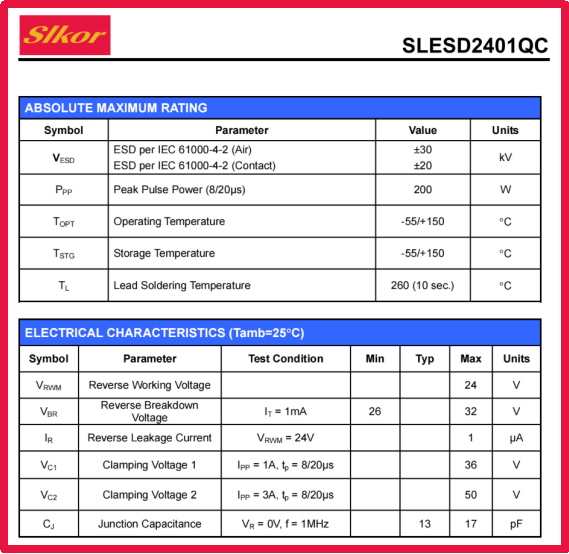

萨科微Slkor静电保护二极管SLESD2401QC规格书

二、SLESD2401QC的核心技术特性

SLESD2401QC的关键参数与射频适配性如下：

· VRWM（反向工作电压）：24V，适配主流射频芯片的DC偏置电压（如5G NR模块的12V~28V供电范围）；

· VBR min（击穿电压）：26V，确保在正常工作电压下不导通，避免信号泄漏；

· VC（钳位电压）：36V，在ESD冲击下快速将电压钳位至安全范围，保护后端芯片；

· CJ（结电容）：13pF，相比传统TVS二极管（>50pF）降低70%以上，显著减少射频信号衰减；

· IR（反向漏电流）：1μA，在高温（85°C）下仍保持低功耗，避免热效应影响射频性能；

· 封装优势：DFN1006封装支持SMT回流焊，兼容高密度PCB设计。

萨科微Slkor静电保护二极管SLESD2401QC相关参数

三、射频产品中的典型应用场景

5G基站射频前端防护
在5G Massive MIMO天线阵列中，SLESD2401QC可保护每个射频通道的LNA（低噪声放大器）与PA（功率放大器）。例如，在国产化700MHz频段5G基站中，该器件的13pF结电容可将插入损耗控制在0.2dB以内，同时承受IEC 61000-4-2标准下±8kV接触放电冲击。

卫星通信终端防护
在Ka/Ku频段卫星通信模块中，SLESD2401QC可嵌入天线接口与射频收发器之间。例如，在国产化便携式卫星终端中，其超低电容特性可避免对20GHz以上信号的衰减，同时双向防护功能可抵御空间环境中的静电与辐射干扰。

消费电子射频接口防护
在智能手机、Wi-Fi 6E路由器等设备中，SLESD2401QC可保护USB 3.2、HDMI 2.1等高速接口的射频共存电路。例如，在国产化5G手机中，该器件的微型封装可嵌入有限PCB空间，同时降低对Wi-Fi 6E（6GHz频段）信号的干扰。

四、射频防护中的技术协同与优化

与射频芯片的匹配设计
SLESD2401QC的VRWM（24V）与VBR min（26V）需与射频芯片的DC偏置电压协同。例如，在GaN基PA中，需确保防护器件的击穿电压高于芯片的最大栅极电压（通常为25V~28V）。

寄生参数的仿真优化
通过HFSS等电磁仿真工具，可优化SLESD2401QC在射频路径中的布局。例如，将器件靠近天线接口放置，并缩短走线长度，可进一步降低寄生电感（<0.5nH），减少高频信号反射。

多级防护架构
在超高频应用中，可采用SLESD2401QC与气体放电管（GDT）的组合防护。例如，在国产化毫米波雷达（77GHz）中，SLESD2401QC负责快速响应（ns级）的ESD脉冲，而GDT承担后续的浪涌能量吸收。

结语

SLESD2401QC的推出，标志着国产化射频防护器件从“可用”向“好用”的跨越。在5G、卫星通信及物联网等射频技术快速发展的背景下，其超低电容、高可靠性及微型化特性，为射频产品提供了隐形但关键的防护屏障。未来，随着国产化射频芯片与模块的持续升级，SLESD2401QC及其迭代产品将进一步推动射频防护技术的边界，助力中国在全球射频产业竞争中占据技术高地。
