在智能家居浪潮席卷全球的今天，智能门锁作为家庭安全的*道防线，其稳定性与可靠性直接关系到用户体验与安全保障。然而，在指纹识别、无线通信、触控操作等智能化功能背后，隐藏着一个鲜为人知的技术挑战——静电放电（ESD）防护。本文将以SLESD5B5CU静电保护二极管为核心，揭示其在智能门锁中的关键作用与技术价值。

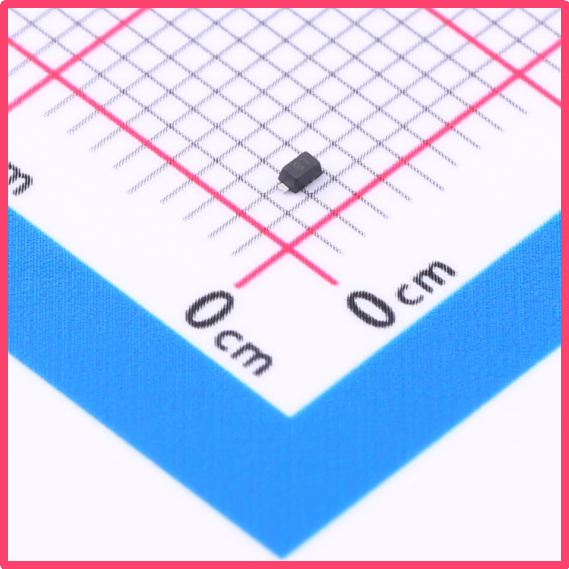

萨科微Slkor静电保护二极管SLESD5B5CU产品图

一、智能门锁的ESD威胁：看不见的“电流刺客”

智能门锁的交互界面高度集成化，触摸按键、指纹识别模块、蓝牙/Wi-Fi天线等敏感元件直接暴露在用户日常操作环境中。当人体携带静电（如冬季干燥环境下的衣物摩擦）接触设备时，可能产生数千伏的瞬态电压冲击。

对于智能门锁而言，ESD冲击可能导致指纹识别失灵、通信模块宕机、触控屏误触等故障，甚至引发系统死机或数据丢失。

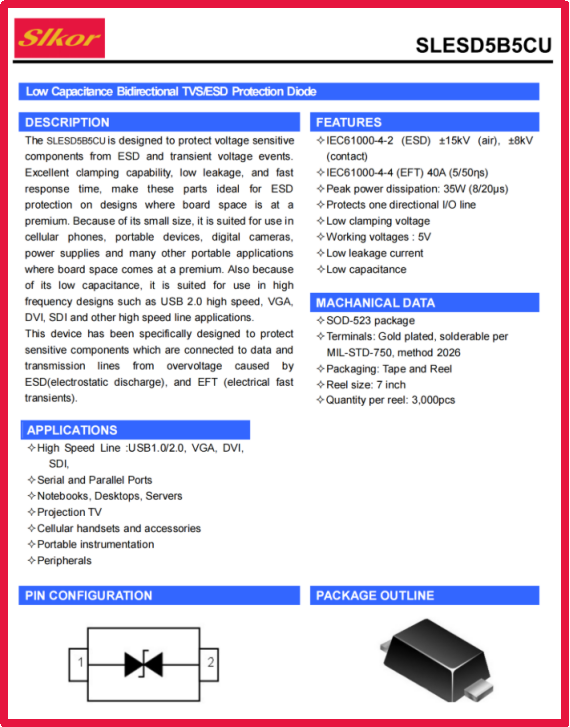

萨科微Slkor静电保护二极管SLESD5B5CU规格书

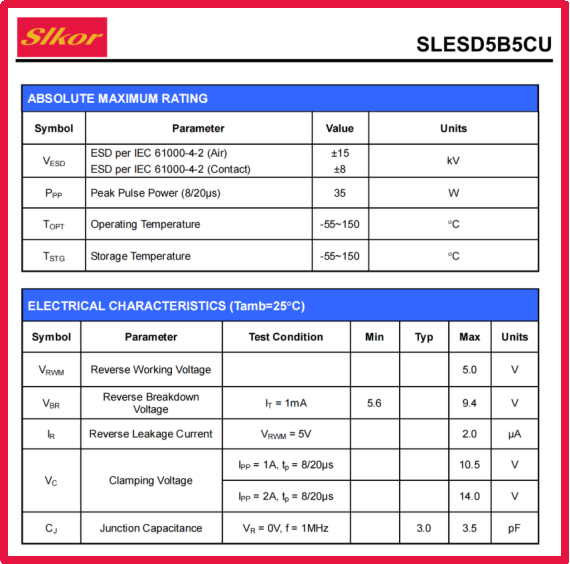

萨科微Slkor静电保护二极管SLESD5B5CU相关参数

二、SLESD5B5CU技术参数解析：小身材承载大防护

作为专为消费电子设计的ESD防护器件，SLESD5B5CU以SOD-523超小型封装（尺寸仅1.2×0.8mm）实现高效防护，其核心参数设计充分匹配智能门锁需求：

VRWM=5V（反向截止电压）
与智能门锁主流的3.3V/5V供电系统*匹配，确保在正常工作电压下保持高阻态，避免信号衰减。

VBR min=5.6V（击穿电压下限）
当ESD电压超过5.6V时，二极管迅速导通，将电压钳位在安全范围。该阈值设计可有效过滤开关电源噪声等低幅值干扰，同时对真正威胁性的高压ESD做出响应。

VC=10.5V（钳位电压）
在IEC 61000-4-2（接触放电±8kV）测试中，SLESD5B5CU可将瞬态电压限制在10.5V以内，远低于门锁主控芯片（通常耐压12-15V）的承受极限，形成可靠保护屏障。

CJ=3pF（结电容）
超低寄生电容设计确保信号完整性，尤其适用于指纹传感器、NFC天线等高频信号链路。以指纹识别为例，3pF电容对1MHz以上信号的衰减率低于0.5dB，避免图像采集失真。

IR=2μA（反向漏电流）
在5V工作电压下，漏电流仅2微安，年功耗不足0.02mWh，对电池供电的智能门锁续航影响可忽略不计。

三、智能门锁中的典型应用场景

触控面板防护
在电容式触摸按键电路中，SLESD5B5CU并联于按键引脚与地之间，实时泄放人体静电。其快速响应时间（<1ns）可有效抑制ESD产生的电磁干扰（EMI），避免误触发或系统重启。

指纹识别模块保护
光学或半导体指纹传感器对电压波动极为敏感。SLESD5B5CU部署在传感器信号线与主控芯片之间，既防止ESD冲击传感器阵列，又避免高压反灌至主控I/O口。

无线通信接口防护
针对蓝牙/Wi-Fi模块的天线馈线，SLESD5B5CU采用π型滤波网络设计，在抑制ESD的同时，其3pF电容与电感组成低通滤波器，可衰减2.4GHz频段外的杂散信号，提升通信稳定性。

四、技术优势与行业价值

相较于传统TVS二极管，SLESD5B5CU通过三大创新实现差异化竞争：

· 空间优化：SOD-523封装体积较SOT-23缩小60%，适应智能门锁紧凑的PCB布局；

· 能效平衡：在10.5V钳位电压下，单次ESD事件功耗仅0.3mJ，远低于器件最大耗散功率（500W），确保长期可靠性；

· 成本效益：单颗BOM成本约0.05美元，却可减少30%的ESD相关返修率，投资回报率显著。

五、结语：隐形守护者的未来演进

随着智能门锁向生物识别、AI视觉等高端功能升级，对ESD防护的要求将更加严苛。SLESD5B5CU所代表的“小尺寸、低电容、高集成”技术方向，正成为行业主流解决方案。未来，通过与门锁主控芯片的深度协同设计，ESD防护器件或将实现自适应阈值调节、故障诊断等智能化功能，进一步筑牢智能家居的安全基石。

在每一次用户轻触门锁的瞬间，SLESD5B5CU都在默默执行着它的使命——将看不见的威胁化解于无形，让科技的温度真正触达生活。
