两轮/三轮电动车智能化浪潮下的隐形守护者：SLESD9D5.0CT5G静电防护方案

其他|other else|

2025-05-14 11:33:41 955

在“双碳”战略与城市短途出行需求激增的双重驱动下，两轮及三轮电动车市场正经历从“功能机”向“智能机”的跨越式升级。2023年全球电动两轮车销量突破6500万辆，其中配备智能仪表、无钥匙启动、OTA升级等功能的车型占比已超40%。然而，高度电子化的电动车在提升用户体验的同时，也面临着静电放电（ESD）这一隐形杀手的严峻挑战。在此背景下，SOD-923封装的SLESD9D5.0CT5G静电保护二极管凭借*的参数设计，成为保障电动车电子系统可靠性的核心器件。

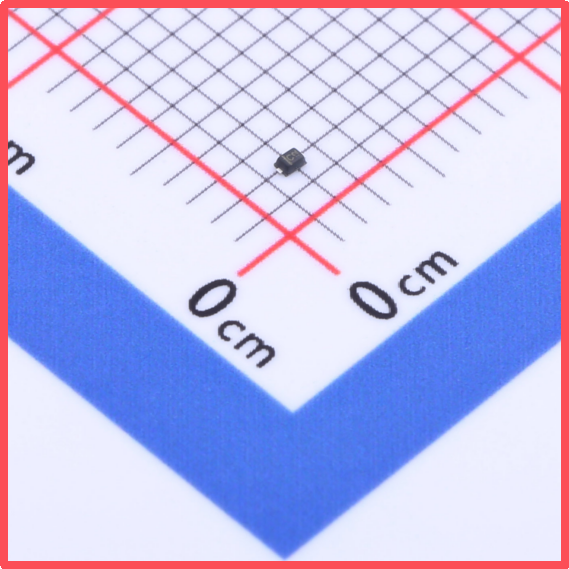

萨科微Slkor静电保护二极管SLESD9D5.0CT5G产品图

一、电动车智能化进程中的静电威胁

现代电动车已突破传统“交通工具”定位，演变为移动智能终端：

· 智能交互系统：触控仪表、语音控制、手机APP互联等功能依赖高速数据总线；

· 能源管理系统：BMS电池管理系统实时监测百余节电芯状态；

· 动力控制单元：FOC电机控制器处理高频PWM信号以实现*驱动。

但在实际场景中，静电风险无处不在：

1. 用户操作：人体静电（可达30kV）通过触摸屏、USB充电口侵入系统；

2. 环境干扰：干燥环境中的摩擦起电、高压电线感应电荷；

3. 制造环节：组装线上的静电累积可能导致元件暗伤。

这些因素可能引发系统死机、数据丢失，甚至功率器件*损坏，直接影响行车安全。

萨科微Slkor静电保护二极管SLESD9D5.0CT5G规格书

萨科微Slkor静电保护二极管SLESD9D5.0CT5G相关参数

二、SLESD9D5.0CT5G技术特性解析

1. 电气性能适配智能电动车需求

· VRWM=5V：*匹配CAN总线（5V逻辑电平）、LIN总线等低压通信接口；

· VBR min=5.6V：在ESD冲击超过5.6V时启动保护，避免误触发导致的信号中断；

· VC=11.6V：在IEC 61000-4-2标准8kV接触放电测试中，将电压钳位至11.6V，低于MCU的典型耐压值（12V），确保核心处理器安全。

2. 高速信号完整性保障

· CJ=12pF：相较传统TVS二极管（通常>50pF），其低结电容设计使信号上升沿畸变<3ns，保障CAN总线（1Mbps）等高速通信无丢包。

3. 空间与功耗优化

· SOD-923封装（0.6×0.3mm）：体积仅为SOT-23的1/3，适应电动车控制器狭小的PCB布局；

· IR=1μA：微安级漏电流在48V电池系统中年耗电仅0.004Wh，可忽略不计。

三、典型应用场景与防护方案

1. 智能仪表盘防护
触控显示屏的FPC排线易受人体ESD干扰。将SLESD9D5.0CT5G并联于I2C总线（SDA/SCL），可抑制±15kV空气放电，确保触控响应延迟<50ms。

2. 充电接口防护
在Type-C或国标充电座信号线部署该器件，其11.6V钳位电压可抵御充电桩接地不良导致的过压冲击，避免BMS芯片损坏。

3. 电机控制器防护
针对三相逆变器的PWM信号线，采用“SLESD9D5.0CT5G+共模电感”组合方案，在吸收ESD的同时滤除高频噪声，提升FOC控制精度。

四、未来展望：智能网联时代的防护升级

随着电动车向V2X（车联万物）方向发展，车载以太网、4G/5G模组的应用将带来更高频的ESD威胁。SLESD9D5.0CT5G的技术演进路径清晰：

· 超低电容：下一代产品计划将CJ降至8pF，适配100Mbps车载以太网；

· 集成化：开发多通道阵列封装，简化PCB设计；

· 智能防护：结合电压监测芯片，实现ESD事件实时记录与预警。

结语

在两轮/三轮电动车的智能化变革中，SLESD9D5.0CT5G静电保护二极管以“隐形守护者”的姿态，构建起电子系统的*道防线。其技术参数的*设计，不仅解决了空间、功耗与性能的矛盾，更推动了电动车从“能骑”到“骑得安心、用得智能”的质变。随着万亿级微出行市场的持续扩容，此类基础元器件的创新将成为产业升级的底层驱动力。

萨科微slkor静电保护二极管（TVS）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微积极融入产业生态圈，把公司打造成为合作共赢的平台。萨科微官网开辟了技术交流、名家专栏、资料查询、资讯展播、行业应用等专栏，希望成为信息对接、观点碰撞的空间、促进学术和思想交流的殿堂。萨科微秉承 “守正”、“精进”、“坚韧”、“细节”的企业文化，和“己所不欲勿施于人”的公平、开放、合作的企业伦理，与公司同事、供应商、代理商、客户、社会协同发展，早日“成为全球半导体领导企业”，用技术和产品推动*发展！
