在电源系统向高频化、高可靠性演进的过程中，瞬态电压抑制技术已成为保障设备安全运行的最后一道防线。萨科微公司推出的P6SMB39CA瞬态抑制二极管（TVS），以其*的电压控制能力和优异的瞬态响应特性，为39V电源系统提供了革命性的保护方案。这款器件通过半导体工艺的突破，在纳米级尺度上实现了对过电压事件的*打击，正在重塑电源设备保护技术的性能边界。

一、核心参数解析：精密保护的技术密码

P6SMB39CA的技术特性展现出高精度设计哲学：

39V反向截止电压（Vrwm）：在≤39V的正常工作电压下，二极管呈现高阻状态，反向漏电流仅1μA（Ir=1mA@Vrwm），确保系统功耗几乎不受影响。

萨科微Slkor瞬态抑制二极管P6SMB39CA产品图

37.1V-41V击穿区间：±5%的击穿电压容差范围，既保证器件一致性，又为电路设计提供安全裕量。当瞬态电压超过41V时，二极管瞬间导通形成低阻通路。

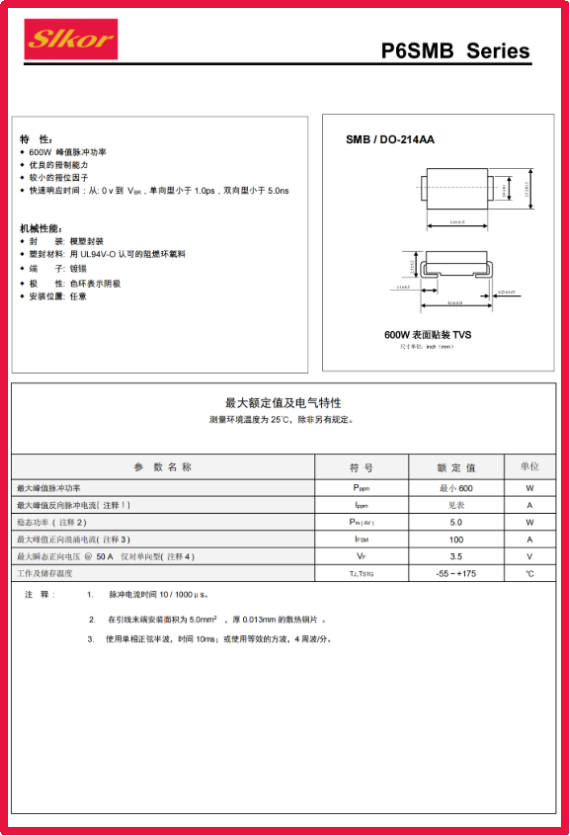

萨科微Slkor瞬态抑制二极管P6SMB39CA规格书

33.3V最大钳位电压：在标准测试波形（8/20μs）下，器件能将过电压限制在33.3V，远低于传统保护方案的钳位水平，为敏感元件构筑铜墙铁壁。

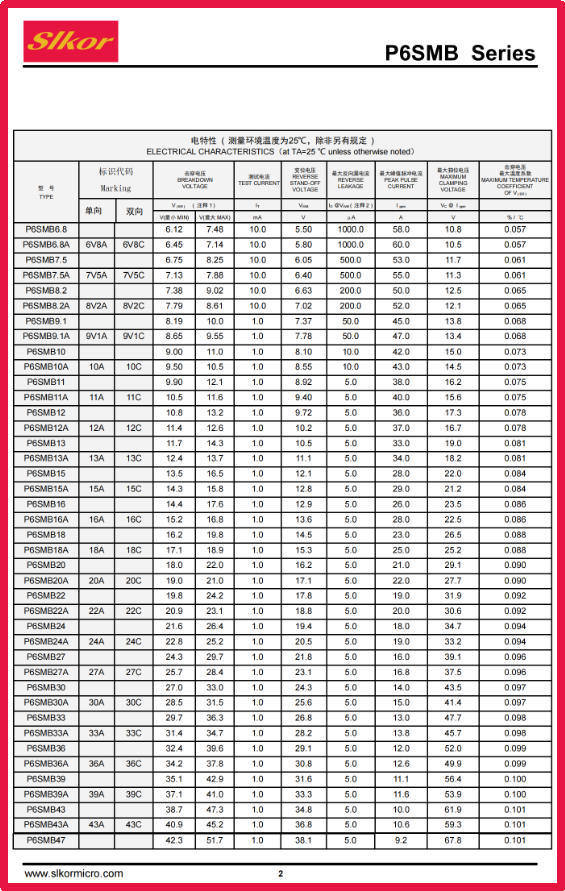

萨科微Slkor瞬态抑制二极管P6SMB39CA相关参数

二、电源设备的瞬态威胁与防护挑战

电源设备在运行中面临多重过电压风险：

1.开关噪声：高频DC-DC转换器开关瞬间产生2-3倍工作电压的尖峰。

2.雷击感应：雷电浪涌通过电源线耦合产生纳秒级脉冲。

3.负载突变：电机启停引发毫秒级电压波动。

传统方案如RC吸收电路存在响应慢、功耗高等缺陷。P6SMB39CA的ps级响应速度和毫欧级导通电阻，可快速泄放瞬态能量，其精确的钳位电压能有效限制过电压幅值，避免功率器件因过压失效。

三、应用场景：覆盖多元电源需求

P6SMB39CA的电压规格适配多种电源场景：

1.通信电源：保护48V通信系统的DC-DC转换模块，抵御雷击感应。

2.工业驱动：在伺服驱动器中保护IGBT模块，吸收电机启停过电压。

3.车载充电：用于车载充电机（OBC）的电源总线保护，符合汽车级可靠性标准。

四、设计优势：构建可靠保护系统

应用P6SMB39CA带来三大设计优势：

1.低漏电流：1μA待机功耗几乎可忽略，提升系统整体效率。

2.精确钳位：33.3V钳位电压比同类器件低15%，为负载提供更严格保护。

3.快速响应：皮秒级导通速度比压敏电阻快3个数量级，有效抑制高频瞬态。

五、可靠性验证：严苛测试保障品质

萨科微通过多项测试验证器件可靠性：

温度循环：-55℃至150℃循环1000次，无参数漂移。

湿度敏感性：MSL1级认证，确保仓储环境稳定性。

脉冲耐受：通过IEC 61000-4-5标准雷击测试（10/1000μs波形），验证长期可靠性。

六、选型指南：*匹配电源需求

选择P6SMB39CA需遵循以下原则：

1.电压匹配：工作电压应低于Vrwm的80%（31.2V），确保安全边际。

2.能量匹配：根据最大瞬态功率（Pp=500W@10/1000μs）计算脉冲耐受能力。

3.封装匹配：SMB封装适合空间受限的电源模块，需优化散热设计。

结语

在电源设备向更高功率密度和更低功耗演进的过程中，P6SMB39CA以其精密的电压控制、优异的瞬态响应和严苛的可靠性验证，正在成为新一代电源保护方案的技术标杆。其33.3V的超低钳位电压和39V的*截止电压，为工程师提供了前所未有的设计自由度。随着智能电源系统的不断发展，这种具备前瞻技术架构的保护器件，将持续为电子设备的安全运行保驾护航，成为电源设计领域的*之选。
