外骨骼机器人设备的精密防护：SLESD8D5.0CT5G静电保护二极管的技术赋能

其他|other else|

2025-05-14 11:30:29 894

随着人口老龄化加剧与工业自动化需求增长，外骨骼机器人正从科幻场景走向现实应用。这类可穿戴设备通过传感器、执行器与智能算法的结合，为行动障碍者提供康复支持，或为工业从业者增强负重能力。然而，高度集成的电子系统在复杂电磁环境中易受静电放电（ESD）威胁，直接影响设备稳定性与安全性。在此背景下，高性能静电保护器件成为外骨骼机器人可靠性的关键保障。本文将以SOT-23封装的SLESD8D5.0CT5G静电保护二极管为例，解析其技术特性如何赋能外骨骼设备的精密防护。

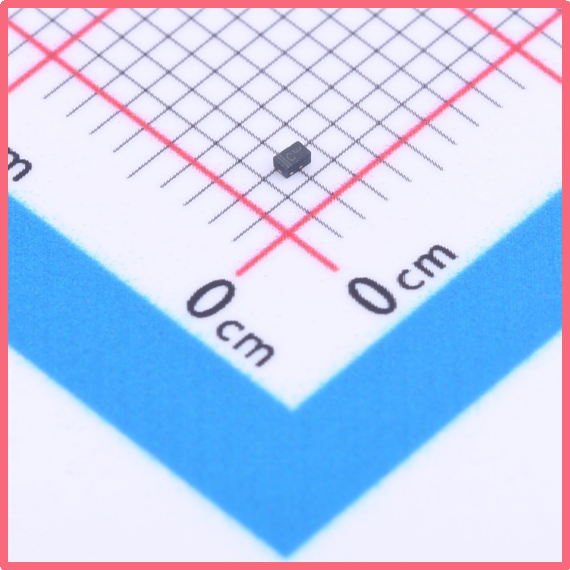

萨科微Slkor静电保护二极管SLESD8D5.0CT5G产品图

一、外骨骼机器人的技术挑战与静电防护需求

1. 传感器数据失真：静电脉冲耦合至模拟信号线，引发位置/力反馈误判；

2. 控制芯片锁死：ESD冲击导致MCU复位或程序跑飞，造成动作卡顿；

3. 功率器件损坏：高压瞬态击穿MOSFET或IGBT，引发短路风险。

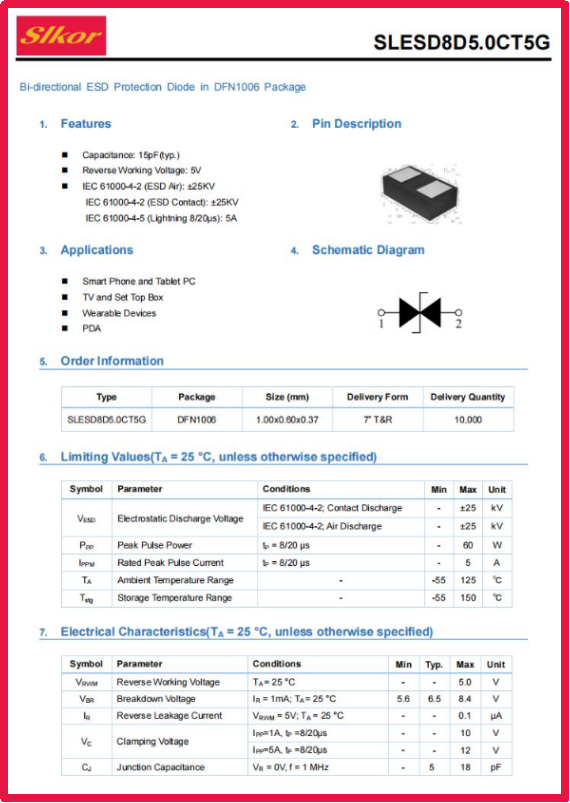

萨科微Slkor静电保护二极管SLESD8D5.0CT5G规格书

二、SLESD8D5.0CT5G技术参数解析

1. 核心防护指标

· VRWM=5V（最大反向工作电压）：适配外骨骼设备中常见的3.3V/5V数字电路，确保正常工作时不影响信号完整性。

· VBR min=5.6V（击穿电压下限）：当ESD电压超过5.6V时，二极管导通泄放电流，避免后级电路承受过压。

· VC=10V（钳位电压）：在IEC 61000-4-2标准8kV接触放电测试中，将电压限制在10V以内，远低于典型MCU的耐压阈值（通常为12-15V）。

2. 动态响应特性

· IR=0.1μA（反向漏电流）：极低的静态功耗（纳安级）适合电池供电的外骨骼设备，延长续航时间。

· CJ=5pF（结电容）：超低电容设计避免信号衰减，尤其适用于高速通信接口（如CAN总线、SPI）的防护，确保控制指令实时传输。

3. 封装优势

· DFN1006封装（1.0mm×0.6mm）：微型化尺寸适配高密度PCB布局，为外骨骼关节处的紧凑设计留出空间，同时满足自动化贴片生产需求。

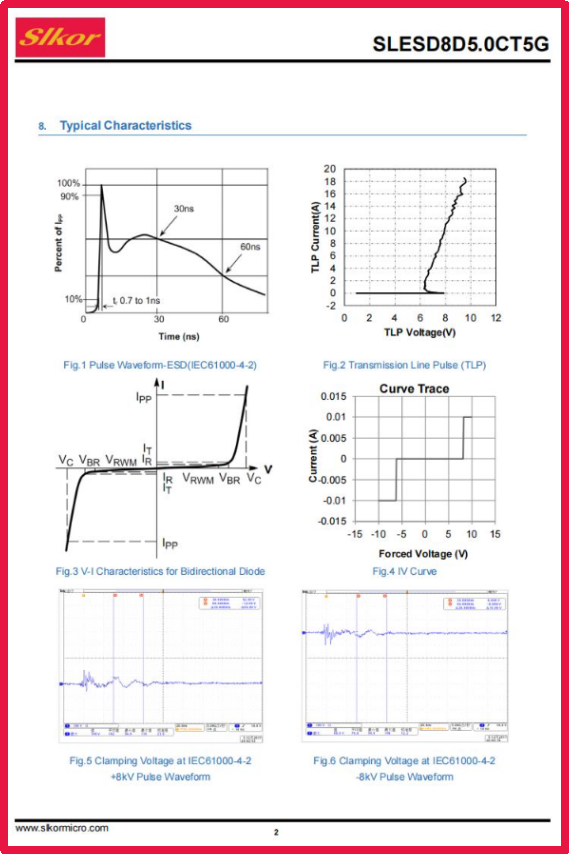

萨科微Slkor静电保护二极管SLESD8D5.0CT5G相关参数

三、在外骨骼系统中的典型应用场景

1. 传感器接口防护
外骨骼的力传感器、角度传感器通过柔性线缆连接至主控板，易受摩擦产生的静电干扰。SLESD8D5.0CT5G可并联于信号线与地之间，在ESD事件中快速分流电流，同时其5pF电容确保模拟信号（如0-10kHz的肌电信号）无失真传输。

2. 无线通信模块保护
蓝牙/Wi-Fi模块的天线端口是ESD入侵的薄弱环节。该器件的10V钳位电压可有效抑制射频电路中的过压尖峰，保障数据传输稳定性。

3. 电源路径防护
在电池管理单元（BMS）中，SLESD8D5.0CT5G可与TVS二极管组合使用，形成多级防护：前者吸收瞬态能量，后者处理持续过压，双重机制延长电池寿命。

四、性能验证与可靠性保障

通过IEC 61000-4-2（±8kV接触放电/±15kV空气放电）、ISO 10605（车载电子标准）等测试认证，SLESD8D5.0CT5G证明其在以下场景的可靠性：

· 人体工学测试：模拟用户穿戴/脱卸过程中产生的静电冲击，设备连续运行1000次无故障；

· 工业环境模拟：在电磁兼容（EMC）暗室中，设备通过10V/m射频辐射抗扰度测试，控制指令误码率低于10??。

五、结语

外骨骼机器人的技术演进正从“机械增强”迈向“智能感知”，而电子系统的稳定性是这一跨越的基石。SLESD8D5.0CT5G静电保护二极管以*的参数设计，在微型化、低功耗与高可靠性之间取得平衡，为医疗康复机器人、工业助力外骨骼等场景提供隐形守护。随着AIoT技术与柔性电子材料的融合，此类防护器件将持续进化，助力人机协同设备在更严苛的环境中稳定运行，最终实现“科技赋能人类”的愿景。
