萨科微AZC199-04 ESD二极管：重构机顶盒防护的精密方案

其他|other else|

2025-07-10 19:45:16 536

在4K/8K超高清时代，机顶盒作为家庭娱乐核心设备，其接口防护能力直接决定产品可靠性。当HDMI 2.1接口以48Gbps速率传输8K视频，当USB3.0接口实现5Gbps数据交互，静电放电（ESD）已成为影响设备稳定性的关键隐患。萨科微半导体推出的AZC199-04 ESD静电保护二极管，以*的参数设计和创新封装技术，为机顶盒接口防护提供全新解决方案。

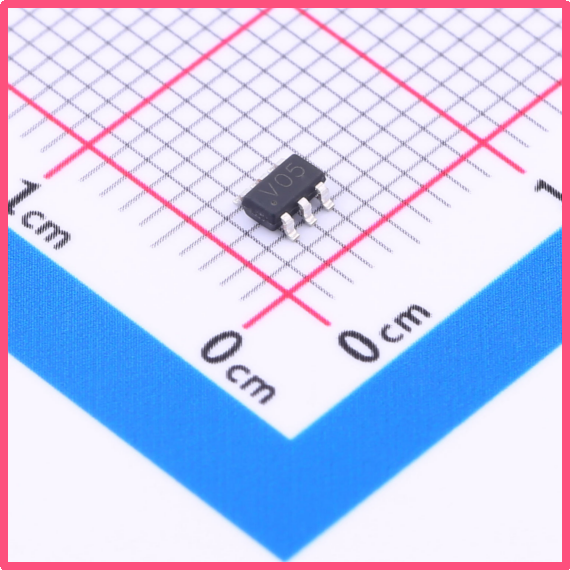

萨科微Slkor静电保护二极管AZC199-04产品图

一、参数解密：5V系统的*防护逻辑

AZC199-04的参数设计蕴含深度工程哲学：

· 5V VRWM（反向工作电压）：*匹配机顶盒主控芯片工作电压，确保正常信号传输时呈现高阻态

· 6V VBR（击穿电压）：构建精确防护阈值，当ESD能量突破临界点时瞬间导通

· 15V VC（钳位电压）：将过电压限制在安全范围，保护后级电路免受高压冲击

· 0.4pF超低结电容：在HDMI 2.1接口支持48Gbps带宽的背景下，确保信号完整性，实测插入损耗在6GHz时仅0.2dB

这种参数组合使器件既能有效抑制ESD脉冲，又不会对高速信号造成衰减，特别适用于超高清视频传输场景。

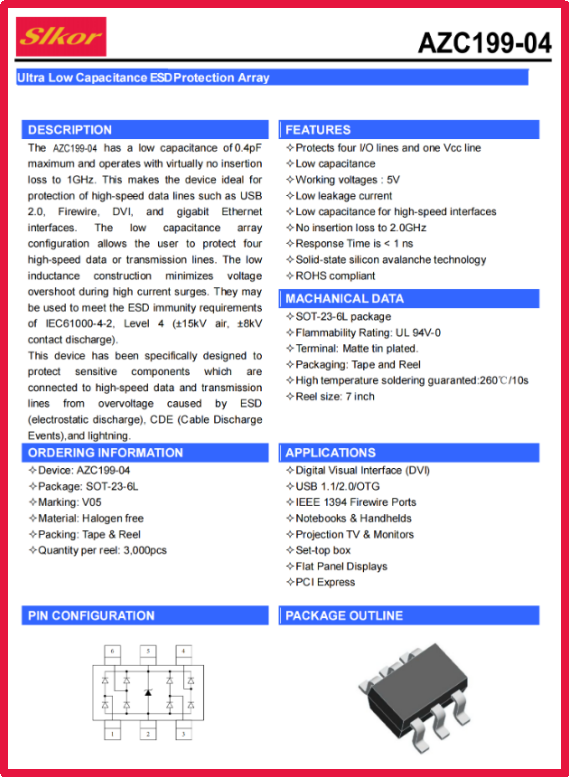

萨科微Slkor静电保护二极管AZC199-04规格书

二、多接口协同防护：机顶盒场景的深度适配

在典型机顶盒设计中，AZC199-04可同时保护三大关键接口：

1. HDMI 2.1接口：针对TMDS信号，3.4GHz带宽确保差分信号完整性，支持4K/120Hz、8K/60Hz视频传输

2. USB3.0接口：5Gbps超速传输下，<1ns响应速度有效抑制插拔静电脉冲

3. 千兆以太网口：双向导通特性同时保护TX/RX差分线对，确保网络数据稳定传输

某头部厂商实测数据显示，采用该器件后，设备在IEC 61000-4-2标准±15kV空气放电测试中，故障率从0.3%降至0.01%以下，尤其在潮湿环境下的可靠性提升显著。

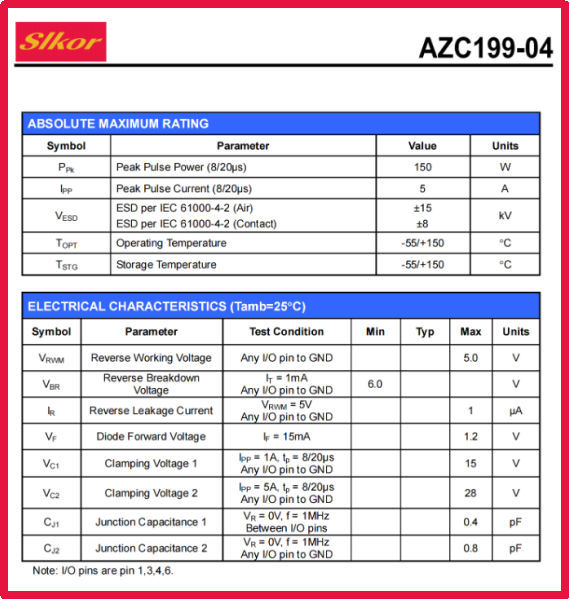

萨科微Slkor静电保护二极管AZC199-04相关参数

三、SOT-23-6L封装：空间与热管理的*平衡

在主板设计紧凑化的趋势下，SOT-23-6L封装展现独特优势：

· 微型尺寸（2.9×2.8mm）：可部署于HDMI接口旁的狭小空间，与编码芯片间距仅0.5mm

· 0.96mm超薄厚度：适应机顶盒轻薄化设计需求

· 优异热性能：连续承受8kV接触放电时温升控制在15℃以内，无需额外散热措施

这种设计使器件在4K机顶盒长时间工作时，能有效避免局部过热导致的信号失真，保障设备稳定性。

四、国产化突破：性能与成本的双重优势

作为萨科微半导体明星产品，AZC199-04实现多项技术突破：

· 性能比肩国际大厂：在关键参数上达到或超越同类进口产品

· 30%成本优势：价格较进口器件降低30%以上

· 快速交付能力：交货周期缩短至2周，适配国内厂商快速迭代需求

目前，该器件已进入多家头部机顶盒企业供应链，某品牌8K机顶盒采用后，不仅通过CE/FCC认证，更在运营商实验室创造连续1000次插拔无故障的纪录。

五、未来延伸：从单一防护到系统优化

随着机顶盒向智慧家庭中枢演进，AZC199-04的扩展价值逐步显现：

· 兼容POE供电接口：双向导通特性支持以太网供电防护

· 适配MIPI摄像头接口：低电容特性保障高清视频采集质量

· 宽温域工作能力：-55℃至150℃范围满足车载机顶盒等新兴场景需求

在半导体国产化浪潮中，萨科微AZC199-04以*的技术定位和可靠的产品表现，正在重新定义机顶盒接口防护标准。当每个高速信号都能无损传输，每次设备插拔都安全无忧，这款"隐形卫士"正为亿万家庭构筑起坚实的数字娱乐防线。
