基础电子防护领域的可靠供应商萨科微（Slkor）持续致力于为广泛的电子应用提供高效、紧凑的电路保护解决方案。其明星产品之一——SLESD5C051V ESD静电保护二极管，专为保护各类通用电子设备中电压敏感元件免受静电放电（ESD）、电缆放电事件（CDE）和快速电瞬变（EFT）的损害而设计。凭借其*的箝位能力、极低的泄漏电流以及快速的响应时间，SLESD5C051V 已成为PCB空间极其宝贵的设计中，实现可靠ESD防护的理想选择。

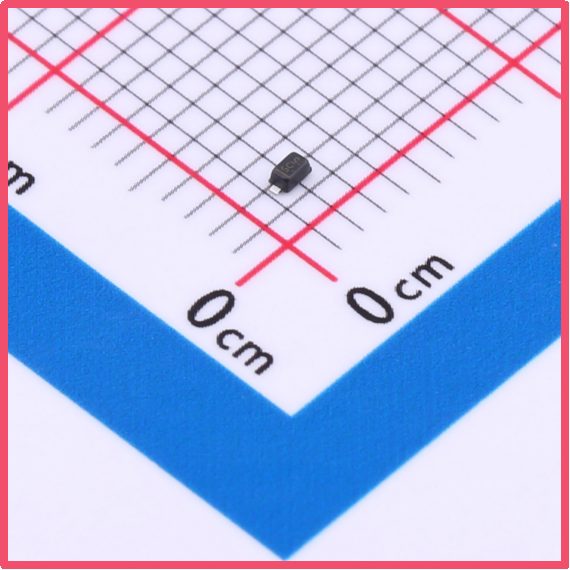

萨科微Slkor静电保护二极管SLESD5C051V产品图

该器件核心设计目标在于保护连接至各种通用数据线和传输接口上的敏感元器件（如微控制器I/O、逻辑芯片接口、传感器信号线等），使其免受由日常操作环境（如插拔连接器、人体接触、设备移动等）引发的瞬态过电压冲击。SLESD5C051V 采用行业标准的微型SOD-523封装形式，端子采用镀金处理，确保优异的可焊性，符合MIL-STD-750 method 2026标准，并以7英寸卷带形式供货，*适配现代自动贴装（SMT）生产线的高效要求。

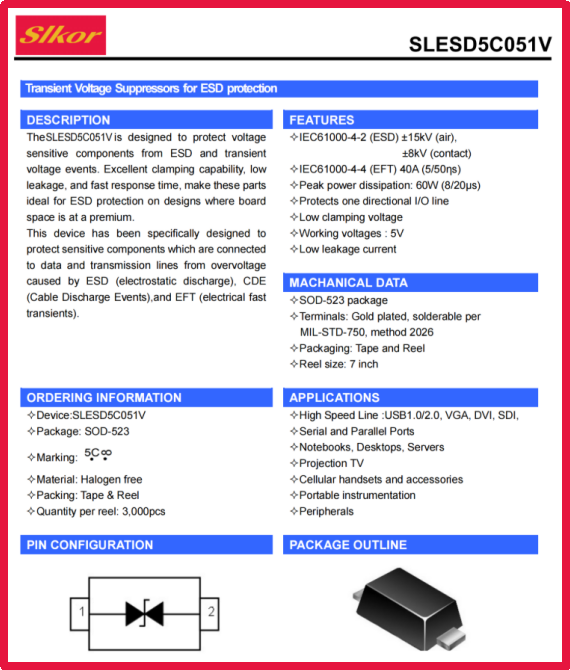

萨科微Slkor静电保护二极管SLESD5C051V规格书

萨科微SLESD5C051V正是深刻理解这一设计矛盾后的产物，它成功地在提供强劲保护能力和维持信号通路低干扰之间取得了*的平衡：

SLESD5C051V满足严苛的IEC 61000-4-2标准要求，提供高达±15kV（空气放电）和±8kV（接触放电）的ESD防护能力。同时，它也能有效抵御IEC 61000-4-4标准定义的40A（5/50ns）EFT事件，确保设备在充满电气噪声的环境中稳定运行。该器件拥有高达60W（8/20μs波形）的峰值脉冲功率耗散能力。这意味着即使在遭遇较大的瞬态能量冲击时，SLESD5C051V也能有效地吸收并泄放能量，防止其损坏后端的敏感电路。它具有优异的低箝位电压特性（典型值VC=10V @ IPP）。当ESD事件发生时，它能迅速将瞬态过电压限制在远低于被保护芯片耐受电压的安全水平（VRWM=5V，VBR min=5.6V），最大程度地降低敏感元器件承受的应力。在正常工作状态下（5V工作电压），SLESD5C051V的漏电流（IR）低至微安（μA）级别（典型值1μA），几乎不会增加系统的静态功耗。尤为关键的是，其结电容（CJ）仅为6.5pF（典型值）。这个超低的寄生电容值对于最大限度地减少对信号路径的负载效应至关重要，即使在数据速率要求不高但信号纯净度要求高的应用中（如模拟信号线、低速控制线），也能确保信号传输的保真度，避免因保护器件引入的信号失真或延迟。SOD-523是业界广泛采用的最小封装之一，其超小尺寸（约1.2mm x 0.8mm）为设计师在空间受限的PCB布局中提供了极大的灵活性，尤其适合高密度板卡设计。

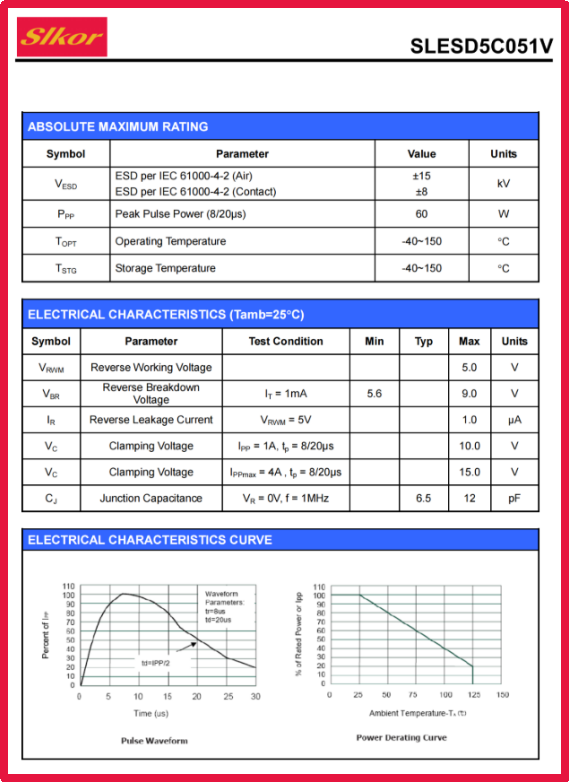

萨科微Slkor静电保护二极管SLESD5C051V相关参数

萨科微SLESD5C051V的应用范围广泛覆盖了众多通用消费电子、计算机及工业设备领域：

广泛应用领域：

计算机与外设：串行/并行端口、键盘/鼠标接口、低速外设连接、风扇/传感器控制线、服务器管理总线。·

办公设备：打印机、扫描仪控制与接口。

显示设备：投影仪、显示器控制端口。

移动设备与配件：手机/配件充电口、低速数据接口、按键信号、基础音频接口。

便携仪器：数据采集器、测量仪表I/O、低速通信接口（UART）。

工业控制： PLC I/O模块、低速现场总线、传感器/执行器接口。

消费电子：家电控制板、用户接口信号线。

在设计中，将SLESD5C051V放置在尽可能靠近连接器入口或需要保护的IC引脚位置是发挥其最佳保护效果的关键原则。总而言之，萨科微SLESD5C051V ESD保护二极管凭借其微型SOD-523封装、*的ESD/EFT防护能力（IEC61000-4-2/4-4）、低至6.5pF的结电容、微安级的低泄漏电流以及优异的低箝位电压性能，为设计工程师提供了一款在空间和信号完整性均受限的通用电子应用中，实现高性价比、高可靠性的电路保护方案。
