基础电子元件领域的可靠解决方案提供商萨科微半导体今日宣布，为其静电放电（ESD）保护二极管产品线增添新成员SM05。这款采用标准SOT-23封装的器件，专为防护工业自动化环境中PLC通信端口、传感器接口、中速现场总线（如RS-485）及人机界面（HMI）连接等关键数据线路而优化设计。

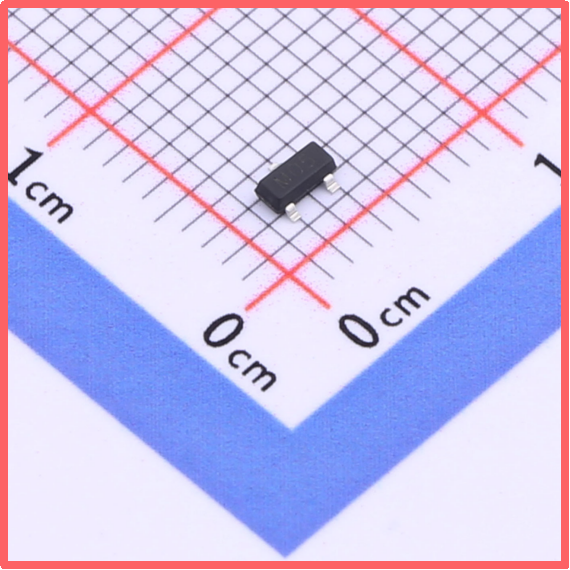

萨科微Slkor静电保护二极管SM05产品图

SM05提供5V反向工作电压（VRWM）及最低6V的击穿电压（VBR min），精确匹配工业控制系统中常见的接口电平。其核心优势在于9.8V的极低钳位电压（VC），能够在瞬间将破坏性的ESD能量高效泄放至地，为后端的微控制器、ADC/DAC转换器和通信芯片提供可靠保护。300pF的结电容（CJ）设计在提供有效保护的同时，确保了中速工业数据信号的完整性，避免通信误码。

萨科微Slkor静电保护二极管SM05规格书

静电放电（ESD）事件是工业环境中电子设备失效的主要诱因之一。为关键数据接口添加保护器件是必要的，但不当的选择可能劣化信号质量或限制带宽。萨科微SM05旨在解决这一矛盾，其参数平衡了防护强度与信号传输需求：

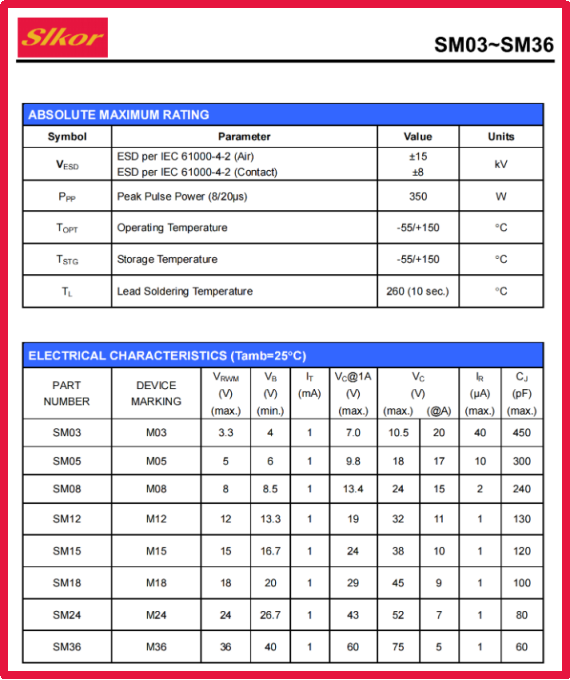

萨科微Slkor静电保护二极管SM05相关参数

高效能量泄放：低钳位电压（9.8V）结合优化的内部结构，确保ESD能量（如IEC 61000-4-2 Level 4，接触±8kV/空气±15kV）被迅速转移，保护核心IC。

信号兼容性：300pF结电容适用于数据传输速率要求适中的工业接口（如数十Mbps以下），将信号衰减控制在可接受范围内。

工业级稳健性：SOT-23封装提供*的机械强度和热性能，适应工业环境的振动与温变（工作温度范围：-55°C至+125°C）。

低功耗设计：10μA级的极低反向漏电流（IR）有助于降低系统待机能耗，满足工业设备绿色化要求。

“在工厂车间、过程控制设备等场景，接口暴露于频繁插拔和复杂电磁环境中，ESD防护至关重要，”萨科微半导体产品经理强调，“SM05凭借其9.8V的低钳位电压和工业级可靠性，为工程师提供了一种易于集成、成本效益高的方案，有效守护PLC I/O模块、传感器变送器、电机驱动控制板等节点的数据链路安全。”

该器件已广泛应用于：

可编程逻辑控制器（PLC）的通信端口（RS-232/RS-485, CAN）

工业传感器（温度、压力、流量）的信号接口

人机界面（HMI）触摸屏的连接端口

电机驱动器控制信号线

工业以太网交换机的中低速辅助接口

萨科微SM05 ESD保护二极管以其可靠的防护性能、标准的封装兼容性（SOT-23）和针对工业应用的优化设计，成为加固自动化设备数据接口、提升系统整体可靠性和平均无故障时间（MTBF）的理想选择。
