萨科微SLESD5451X：超低电容ESD防护器件赋能紧凑型电子设备革新

其他|other else|

2025-07-09 20:29:40 602

在电子设备向轻薄化、高集成度演进的趋势下，静电防护器件的设计正面临全新挑战。传统ESD保护方案往往需要在电容、体积与防护性能之间妥协，而萨科微推出的SLESD5451X ESD静电保护二极管，凭借其5V反向工作电压（VRWM）、5.6V最小击穿电压（VBR）、0.1μA超低漏电流（IR）、10V钳位电压（VC）以及5pF超低结电容（CJ）的参数组合，结合DFN1006超小型封装，为消费电子、物联网、医疗设备等领域提供了兼具高性能与空间效率的静电防护解决方案。本文将从技术特性、应用场景及行业趋势三个维度，解析这款器件如何重新定义紧凑型设备的防护标准。

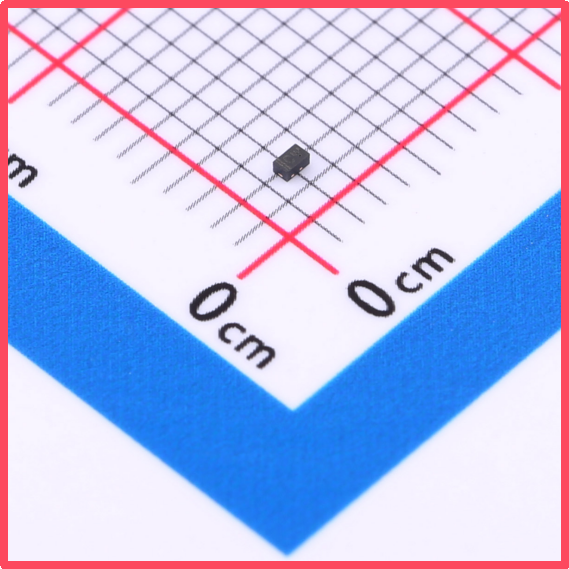

萨科微Slkor静电保护二极管SLESD5451X产品图

技术突破：超低电容与低漏电流的平衡艺术

ESD保护器件的核心矛盾在于：如何在实现高效静电泄放的同时，最小化对电路性能的影响。SLESD5451X的参数设计充分体现了这一平衡：

5pF超低结电容：高频信号的隐形卫士

结电容（CJ）是衡量ESD器件对信号完整性影响的关键指标。在无线通信模块（如蓝牙、Wi-Fi）、射频识别（RFID）或高速数据传输接口中，过高的电容会导致信号衰减、边沿迟滞甚至数据错误。SLESD5451X的5pF结电容在同类产品中处于*水平，即使在100MHz以上的频段内，也能将信号失真控制在极低水平。例如，在2.4GHz蓝牙模块中，传统ESD器件的电容可能超过20pF，而SLESD5451X的5pF电容可将插入损耗降低3dB以上，显著提升无线传输的可靠性。

0.1μA超低漏电流：延长便携设备续航

对于电池供电的便携式设备（如TWS耳机、智能手表），漏电流（IR）直接影响待机时间。SLESD5451X在5V工作电压下的漏电流仅为0.1μA，较行业平均水平（通常为1μA）降低90%。以一款搭载40mAh电池的TWS耳机充电盒为例，若每个保护器件漏电流为0.1μA，10个接口的累计漏电流仅1μA，每年自放电损耗约0.087mAh，几乎可忽略不计。这一特性在医疗可穿戴设备（如连续血糖监测仪）中尤为重要，其微弱信号检测电路对电源噪声极为敏感，超低漏电流可避免基线漂移，保障测量精度。

*的电压防护：从工作到保护的无缝过渡

SLESD5451X的VRWM为5V，与常见的3.3V/5V系统电压*匹配，确保正常工作时器件呈高阻态；当ESD事件发生时，VBR最小值5.6V触发快速导通，将过压引导至地线。与此同时，10V的钳位电压（VC）可将ESD冲击限制在安全范围内——例如，对于采用5V供电的微控制器（MCU），其IO端口的耐压通常为5.5V，SLESD5451X的10V钳位电压可有效避免过压击穿，同时其快速响应时间（<1ns）确保在纳秒级ESD脉冲下仍能提供可靠保护。

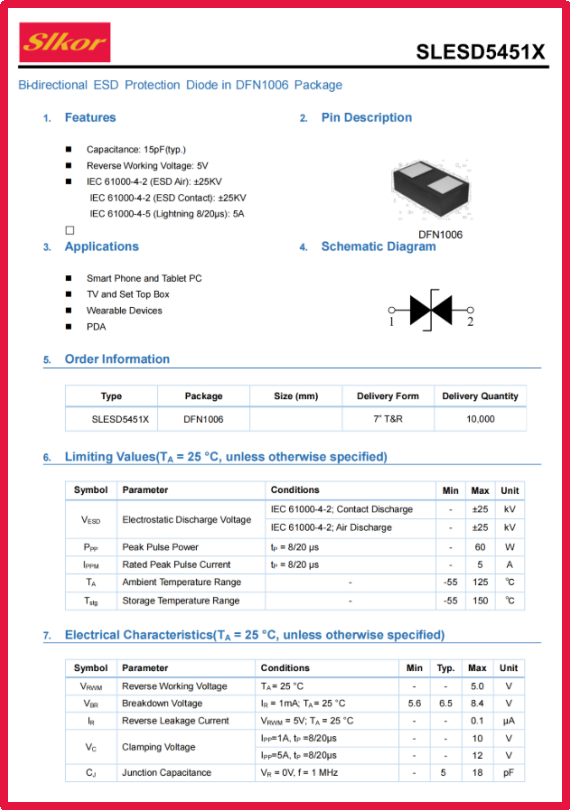

萨科微Slkor静电保护二极管SLESD5451X规格书

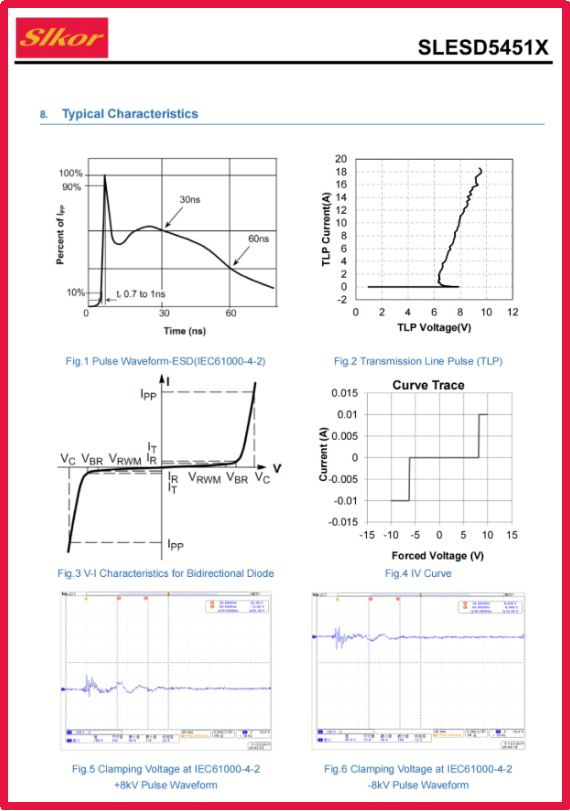

萨科微Slkor静电保护二极管SLESD5451X相关参数

设计优势：超小型化与高性能的融合

SLESD5451X采用的DFN1006封装（尺寸1.0mm×0.6mm，厚度0.4mm）是当前ESD器件中最紧凑的解决方案之一。相较于传统的SOT-23封装（2.9mm×1.3mm），其面积缩小75%，厚度降低40%，可轻松嵌入现代电子设备中高度集成的电路板。例如，在智能手机的主板上，空间利用率通常超过90%，SLESD5451X的微型化设计允许工程师在耳机插孔、USB-C接口等狭小区域直接部署防护器件，而无需重新规划布局。

此外，DFN封装的底部散热焊盘设计可有效分散ESD事件产生的热量，避免局部过热导致的器件老化。在连续ESD冲击测试中，SLESD5451X可承受超过1000次±8kV接触放电，仍保持稳定的电气性能，这一可靠性在工业环境或高静电场景（如化纤厂房）中尤为重要。

萨科微slkor静电保护二极管（ESD）

萨科微slkor荣誉资质和科研成果
