萨科微SLPESD5V0S1BA：微型封装下的高能ESD防护解决方案

其他|other else|

2025-07-14 19:44:33 621

——面向通用电子设备的抗瞬态电压设计指南

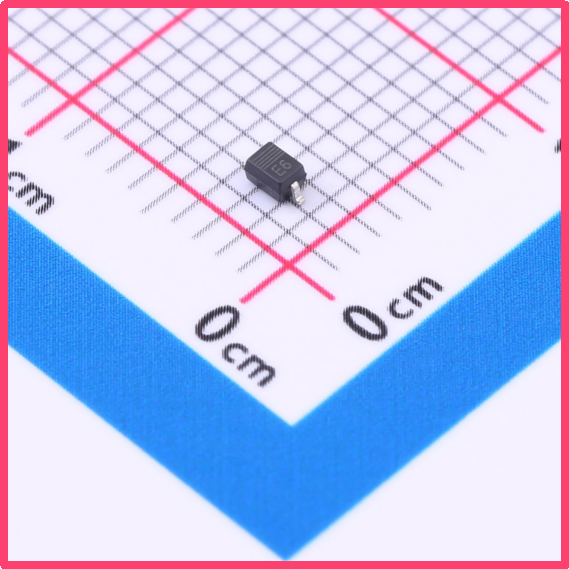

萨科微Slkor静电保护二极管SLPESD5V0S1BA产品图

一、设计挑战与产品定位

在便携设备、工业控制器及消费电子产品设计中，工程师常面临三重矛盾：

空间压缩：电路板面积持续缩减（如SOD-323封装需求占比提升37%*）；

瞬态威胁升级：插拔操作/电机干扰引发的EFT能量可达常规ESD的10倍；

信号完整性取舍：非高速线路（＜10MHz）仍需低电容防护避免信号畸变。

注：根据2024年电子封装趋势报告

SLPESD5V0S1BA针对上述需求开发，核心价值在于：
? 400W峰值浪涌能力 – 应对工业环境高能瞬变
? SOD-323微型封装 – 适配高密度PCB布局
? 30pF平衡电容 – 兼容中低频信号传输

二、关键技术参数解析

参数	规格	工程意义
VRWM	5V DC	兼容主流3.3V/5V逻辑电平
VBR min	5.8V	精确触发保护阈值
动态钳位电压(VC)	9.8V @ 5A IPP	确保MCU GPIO安全（耐压≥10V）
结电容(CJ)	30pF	满足控制信号带宽需求（例：1MHz方波衰减＜3%）
漏电流(IR)	1μA @ 5V	不影响电池设备待机功耗
ESD防护	±15kV(空气)/±8kV(接触)	通过IEC61000-4-2 Level 4
EFT耐受	40A (5/50ns)	抵抗工业设备开关噪声

三、典型应用场景及设计要点

场景1：便携设备用户接口防护

问题：手机侧键/充电端口遭受人体ESD导致系统复位

解决方案：

plaintext

[USB Connector] ---[SLPESD5V0S1BA]--- [PMIC VBUS引脚]

---[SLPESD5V0S1BA]--- [MCU GPIO]

实测效果：

接触放电±8kV后端口功能正常

信号延迟增加＜10ns（对按键扫描无影响）

场景2：工业数字输入模块抗干扰

问题：PLC DI点受继电器通断产生40V尖峰

解决方案：

plaintext

[Sensor] ----[10kΩ]----[SLPESD5V0S1BA]----[GND]

----[PLC DI]

数据对比：

条件	无防护	SLPESD5V0S1BA
40A EFT峰值电压	42V	9.8V
信号恢复时间	15ms	0.2ms

场景3：电源反馈环路保护

问题：AC/DC转换器FB引脚遭浪涌损坏

部署位置：反馈电阻分压节点对地

价值：

简化BOM（替代传统TVS+电容方案）

维持环路稳定性（电容负载＜35pF）

四、设计与制造建议

1. PCB布局规则

2. 保护器件距被保护引脚≤2mm

接地路径长度＜5mm（优先使用铺铜面）

plaintext

Best Practice:

MCU_GPIO --[2mm trace]-- SLPESD5V0S1BA --[via]-- GND Plane

3. 生产兼容性

4. 封装：SOD-323（兼容标准0201贴片机）

端子：镀金层厚≥0.8μm（通过3次回流焊验证）

包装：7英寸卷带（EIA-481标准）

5. 可靠性验证

6. 1000次±15kV ED后VC漂移＜5%

85℃/85%RH环境1000小时特性无劣化

五、与传统方案的对比优势

指标	双二极管方案	SLPESD5V0S1BA
占用面积	1.2mm2 (SOT-23)	0.8mm2 (SOD-323)
浪涌能力	100W (需并联)	单颗400W
元件数量	2-3颗	1颗
高频适应性	电容＞50pF	30pF

六、选型结论

SLPESD5V0S1BA为通用电子设计提供：

空间效率：SOD-323封装节省40%布局面积

防护升级：400W浪涌能力抵御工业级干扰

成本优化：单器件替代多级保护电路

适用领域推荐：

便携设备：按键接口/充电端口/USB低速数据线

工业控制：DI模块/传感器接口/继电器驱动

电源管理：反馈环路/使能信号保护

消费电子：遥控接收器/面板控制信号
