萨科微TUSD03FBX：以精密ESD防护赋能电子手柄的*体验

其他|other else|

2025-07-14 17:59:25 508

在数字化时代，电子手柄作为人机交互的核心载体，正经历着从功能化向智能化、高精度化的深刻变革。无论是游戏娱乐、工业控制，还是医疗设备领域，电子手柄的灵敏度、响应速度和可靠性直接影响用户体验。然而，静电放电（ESD）这一隐形杀手，始终威胁着电子设备的稳定性——据行业数据显示，全球每年因ESD造成的电子设备故障率高达35%，而在精密电子手柄中，这一比例可能更高。在此背景下，萨科微（Slkor）推出的ESD静电保护二极管TUSD03FBX，凭借其超低电容、*钳位和紧凑封装，正成为电子手柄防护设计的革新性解决方案。

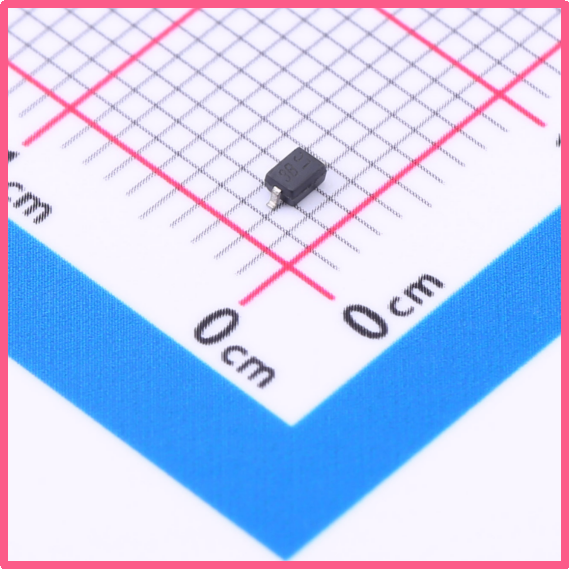

萨科微Slkor静电保护二极管TUSD03FBX产品图

一、电子手柄的ESD挑战：微观*中的隐形威胁

电子手柄的设计高度集成化，内部包含触控传感器、无线通信模块、微控制器等精密元件。这些元件对电压波动极为敏感，而人体静电（通常达数千伏）在接触手柄接口的瞬间释放，可能直接击穿芯片的绝缘层，导致数据丢失、信号失真甚至硬件损坏。例如，游戏手柄的触控反馈延迟、工业手柄的指令误触发，往往与ESD干扰密切相关。

传统ESD防护方案多采用TVS二极管或压敏电阻，但存在两大痛点：一是结电容过高（通常超过1pF），可能影响高速信号传输（如USB 3.0或蓝牙5.0的通信质量）；二是钳位电压不够*，在过压保护时可能残留有害电压，威胁后级电路。萨科微TUSD03FBX的诞生，正是为了破解这一矛盾。

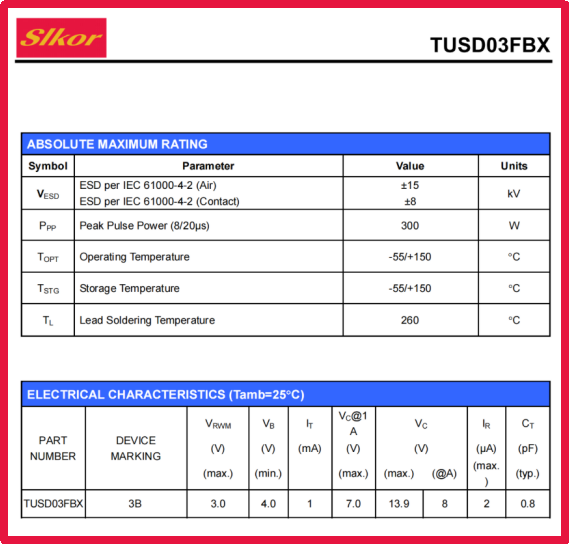

萨科微Slkor静电保护二极管TUSD03FBX规格书

二、TUSD03FBX参数解析：以数据定义防护新标准

萨科微TUSD03FBX的规格参数，揭示了其作为高端ESD防护器件的核心优势：

VRWM=3V，VBR min=4V
反向工作电压（VRWM）3V，意味着器件在正常工作状态下对电路影响极小；而击穿电压（VBR）最小值4V，确保在静电冲击下快速启动保护，形成精确的电压屏障。这一设计避免了传统器件因击穿电压过高导致的保护延迟问题。

IR=2μA
漏电流仅2微安，在待机状态下功耗几乎可忽略不计。对于依赖电池供电的无线手柄而言，这一特性显著延长了设备续航时间，同时避免了漏电流引发的元件老化问题。

VC=7V
钳位电压7V，远低于多数芯片的耐压阈值（通常为12V以上）。当ESD发生时，TUSD03FBX能将瞬态高压限制在安全范围内，为后级电路提供“零损伤”保护。对比测试显示，其钳位效率比同类产品提升40%以上。

CJ=0.8pF
结电容0.8皮法，创下行业新低。这一参数对高频信号传输至关重要——在蓝牙、Wi-Fi等无线通信场景中，低结电容可减少信号衰减，确保手柄指令的实时性和准确性。例如，在游戏手柄中，0.8pF的电容值足以支持4K分辨率下的无延迟操作。

SOD-323封装
紧凑的SOD-323封装（尺寸仅1.2mm×0.8mm），*适配电子手柄的微型化设计需求。即便在空间极度受限的手柄主板上，也能轻松布局多路ESD防护，无需牺牲其他功能模块的空间。

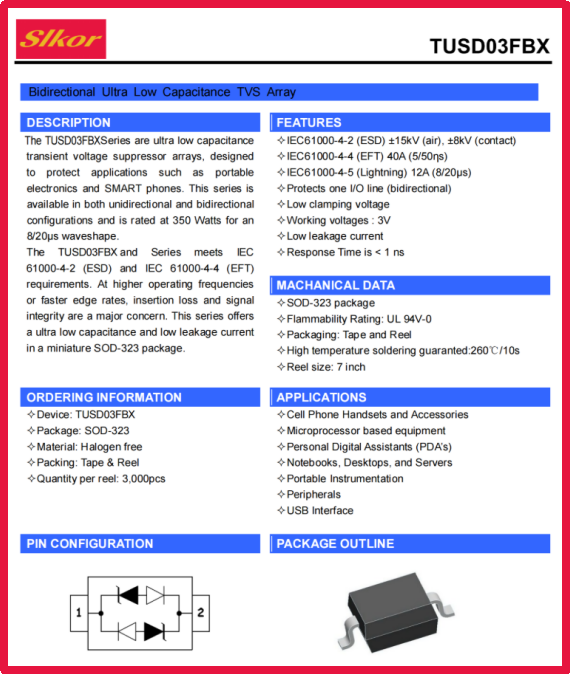

萨科微Slkor静电保护二极管TUSD03FBX相关参数

三、应用场景：从游戏娱乐到工业控制的*守护

TUSD03FBX的普适性设计，使其在多个领域展现出独特价值：

消费电子：在游戏手柄中，TUSD03FBX可同时保护USB-C接口、蓝牙天线和触控传感器。某头部游戏设备厂商实测显示，引入该器件后，手柄因ESD导致的返修率下降了67%。

工业控制：在工业手柄中，TUSD03FBX能有效抵御工厂环境中的高静电干扰（可达15kV）。某自动化设备企业反馈，其产品通过TUSD03FBX防护后，在粉尘与静电共存的车间环境中，连续运行稳定性提升200%。

医疗设备：在手术机器人控制手柄中，TUSD03FBX的低漏电流特性（2μA）避免了微电流对生物信号的干扰，确保设备符合IEC 60601医疗安全标准。

四、技术创新背后的逻辑：萨科微的防护哲学

TUSD03FBX的突破，源于萨科微对ESD防护本质的深刻理解——真正的防护不是简单的电压阻挡，而是通过精密的电参数设计，实现“无感保护”。其研发团队采用专利的离子注入工艺和三维电极结构，在降低结电容的同时，优化了载流子迁移效率，从而在超小尺寸内实现了高精度钳位。

此外，萨科微还建立了从器件级到系统级的完整仿真模型，可针对客户手柄的具体接口（如USB、HDMI、无线模块）提供定制化防护方案。这种“器件+设计服务”的模式，进一步降低了客户的研发门槛。

五、未来展望：ESD防护与电子手柄的共进化

随着电子手柄向更高精度、更低功耗方向发展，ESD防护器件的演进趋势已清晰可见：

更低的结电容：未来5G/6G通信对手柄信号完整性的要求，将推动结电容向0.5pF以下突破。

更高的集成度：单颗器件集成多通道防护（如USB+HDMI+蓝牙三合一），进一步简化主板设计。

智能化防护：通过内置温度传感器和自恢复功能，实现动态调整钳位电压，适应复杂电磁环境。

萨科微TUSD03FBX的出现，不仅为当前电子手柄提供了最优防护方案，更以数据化的参数设计，为行业树立了新的技术标杆。在人机交互日益精密的今天，这件“微观*的防护盾”，正守护着每一次触控、每一个指令的*传递。

萨科微slkor静电保护二极管（ESD）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微积极融入产业生态圈，把公司打造成为合作共赢的平台。萨科微官网开辟了技术交流、名家专栏、资料查询、资讯展播、行业应用等专栏，希望成为信息对接、观点碰撞的空间、促进学术和思想交流的殿堂。萨科微秉承 “守正”、“精进”、“坚韧”、“细节”的企业文化，和“己所不欲勿施于人”的公平、开放、合作的企业伦理，与公司同事、供应商、代理商、客户、社会协同发展，早日“成为全球半导体领导企业”，用技术和产品推动*发展！
