在USB 3.2、HDMI 2.1、Thunderbolt? 4/5 等高速差分线对*迈过 10 Gbps 门槛的今天，任何一颗寄生电容高于 0.5 pF 的 ESD 器件都可能成为压垮信号完整性的最后一根稻草。萨科微（Slkor）推出单向超低电容 ESD 保护二极管 BV-FA05UCA，它以 0.35 pF 典型结电容、11 V 低钳位电压、5 V 反向工作电压（VRWM）及 6 V 最小反向击穿电压（VBR min）的组合，为 5 V 高速数字接口提供真正“零失真”保护，同时典型漏电流仅 0.1 μA，显著延长移动终端的续航时间。

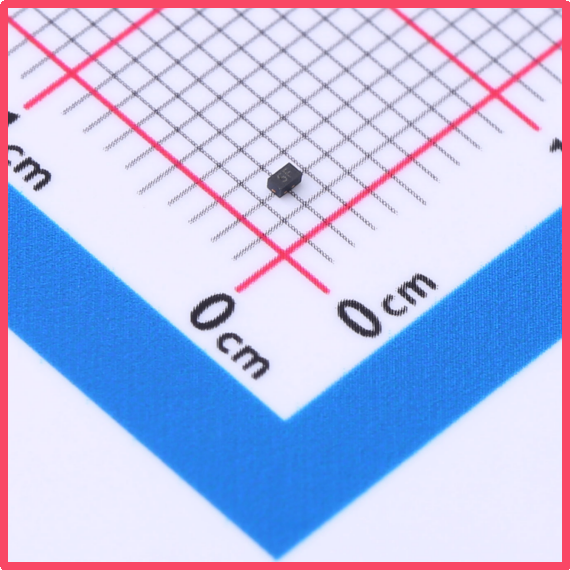

萨科微Slkor静电保护二极管BV-FA05UCA产品图

该器件核心任务是在瞬态高压脉冲（ESD、CDE、EFT）抵达敏感 I/O 之前，将其能量安全泄放至地线，从而充当高速系统与外部恶劣电气环境之间的高速“安全阀”。传统 TVS 为提升防护等级往往牺牲结电容，导致眼图闭合、抖动恶化；BV-FA05UCA 通过萨科微专利工艺在极低电容与低钳位之间取得平衡，成为智能手机、平板、笔记本、AR/VR 可穿戴及车规摄像头模组等超高速接口的理想“守门员”。

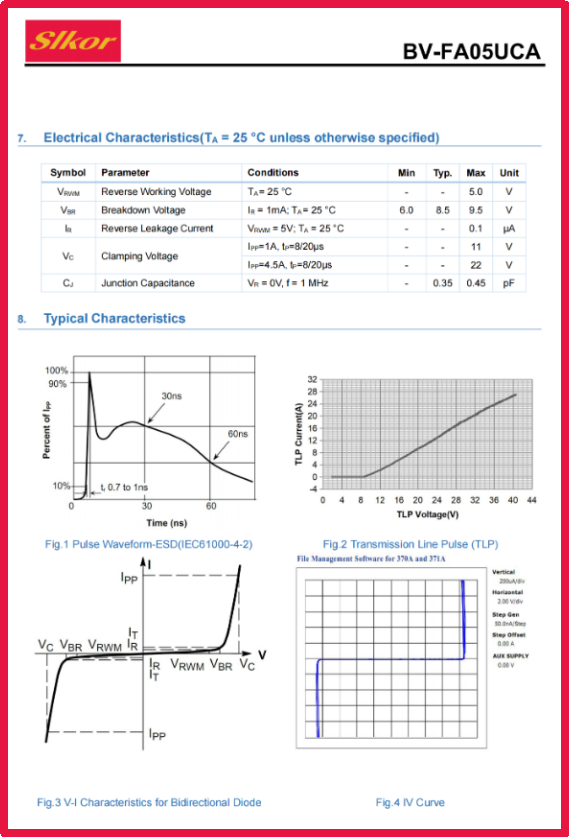

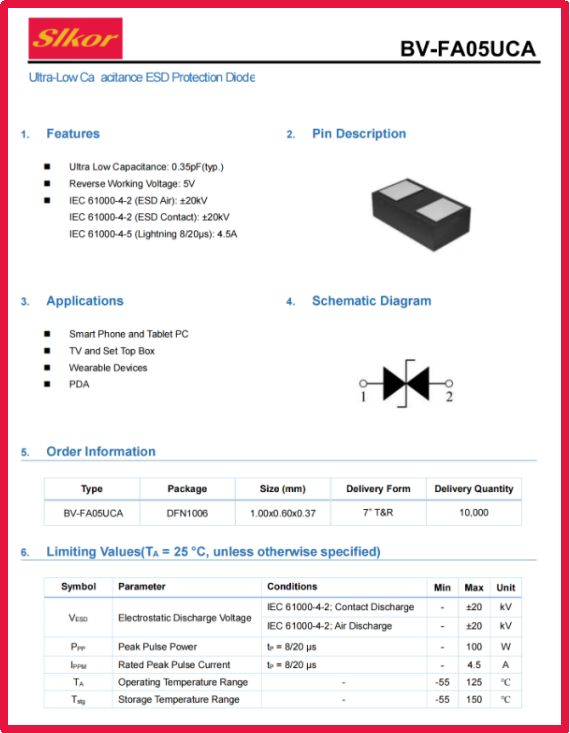

萨科微Slkor静电保护二极管BV-FA05UCA规格书

*的保护窗口

反向工作电压 VRWM = 5 V

最小反向击穿电压 VBR min = 6 V

该窗口确保 5 V 信号线既不会因误触发而拉低，也不会在 ESD 冲击下失去保护，适配 USB 3.2、HDMI 2.1、Thunderbolt? 4/5 及 MIPI C-PHY/D-PHY 等接口的电气规格。

超低钳位电压

官网给出的典型钳位电压（VC） = 11 V

在纳秒级瞬态脉冲下，该值远低于被保护芯片 5 V I/O 的耐压裕度，可将冲击应力降至最低
。

0.35 pF 超低结电容

典型值 CJ = 0.35 pF（@ VR = 0 V，f = 1 MHz）

比市场主流方案降低 60 % 以上，10 GHz 时插入损耗 < –0.2 dB，回波损耗 < –20 dB，保证高速差分信号边沿完整、眼图张开。

0.1 μA 超低漏电流

典型值 IR = 0.1 μA（@ VR = 5 V，25 °C）

最大值 0.5 μA（官网数据），在 85 °C 下仍低于 1 μA，为智能手机、TWS 耳机、可穿戴手环的“全天候在线”提供续航保障。

微型 DFN1006 封装

尺寸 1.0 mm × 0.6 mm × 0.37 mm

较 SOT-23 缩小 75 % 占位面积，0.37 mm 厚度可直接布局于 Type-C 母座舌片下方；底部中央裸露焊盘提供极低阻抗接地路径，降低回路电感，提升 ESD 泄放效率。器件采用 Ni/Pd/Au 三层镀层端子，兼容无铅回流焊，7 英寸卷带包装适配高速 SMT 线。

萨科微Slkor静电保护二极管BV-FA05UCA相关参数

广泛应用领域

? 移动终端：智能手机 USB-C 口、耳机孔、SIM 卡槽、侧边按键、摄像头模组 MIPI 线

? 计算平台：超薄笔记本 Thunderbolt? 4 接口、HDMI 2.1 端口、SSD 高速插槽

? 车载电子：车载摄像头 SerDes 链路、IVI 系统 USB Hub、天线调谐器 GPIO

? 工业与医疗：高速数据采集卡、工业相机、便携式超声探头接口

? AR/VR 与可穿戴：AR 眼镜 Micro-OLED 显示链路、智能手表高速充电/数据复合接口

设计要点与技术支持

PCB 布局时，建议将 BV-FA05UCA 置于距连接器入口 ≤ 2 mm 处，差分线对称走线并维持阻抗连续；下方完整地平面开窗与 TVS 地焊盘直接相连，避免共用长地回路。萨科微官网同步提供评估板（EVB-FA05UCA）、2-Port/4-Port S 参数、IBIS-AMI、SPICE 及 Saber 模型，可直接导入 Keysight ADS、Cadence Sigrity、Ansys HFSS 进行通道级眼图、COM、BER 仿真；FAE 团队支持 24 h 内响应，并提供现场测试、ESD 实验室预约及联合调试服务。

萨科微 BV-FA05UCA 以 0.35 pF 结电容、11 V 钳位、5 V/6 V *保护窗口与 0.1 μA 漏电流，在 5 V 高速数字接口领域重新定义了“零失真”ESD 保护新标准，为下一代更轻薄、更高速、更可靠的电子设备提供坚实屏障。
