在便携式电子设备快速发展的当下，电池续航能力成为衡量产品性能的关键指标之一。而电池低功耗电路应用设计，便是提升电池续航、延长设备使用时间的核心技术。在众多工程师的设计实践中，如何实现设备关机后完全关闭电流，避免电池的无端损耗，是亟待解决的关键问题。今天，萨科微半导体的孙工将为大家深入剖析电池低功耗电路应用设计的要点与实现方案。

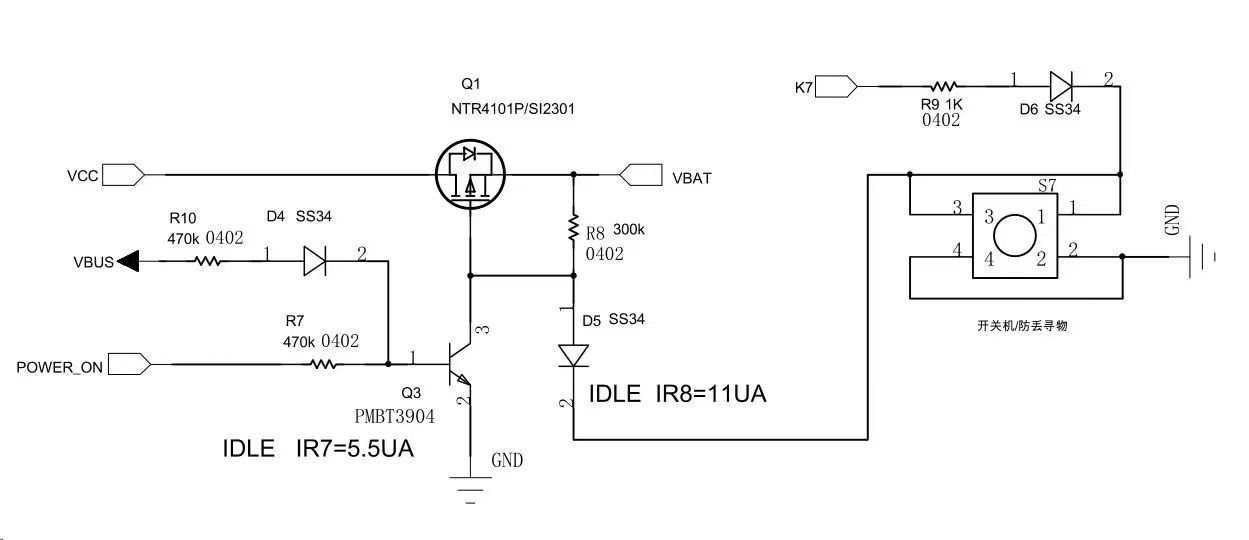

在电池低功耗电路设计中，开机电路的设计是实现设备正常运行的*步。常用的设计方案是巧妙运用一个萨科微SL3401A PMOS和一个萨科微S8050 NPN 三极管来搭建。当按下开机键 SW 时，整个电路的逻辑发生改变。此时，萨科微S8050 NPN 三极管位号Q1 的基极获得合适的偏置电压，使得 Q1 导通。Q1 的导通犹如打开了电路的闸门，电池供电得以顺利接入电路，主控芯片开始获得电力供应并进入工作状态。与此同时，主控芯片的 POWER ON 控制脚输出高电平，这一高电平信号就像一把 “锁”，将供电电路锁定在工作状态。即使松开开机键 SW，由于供电电路已被锁定，设备依然能够持续稳定运行。这种设计不仅实现了一键开机的便捷操作，还确保了设备开机后的稳定供电，为后续的工作奠定基础。

当设备需要关机时，电路同样需要*的设计来实现低功耗目标。当再次长按 SW 按键时，主控芯片凭借其内部的检测机制，能够敏锐地捕捉到这一关机信号。此时，主控芯片控制 POWER ON 引脚关闭输出，将原本的高电平转变为低电平。POWER ON 引脚输出电平的变化，直接影响到萨科微萨科微S8050 NPN 三极管位号Q1 的工作状态。因为失去了偏置电压，Q1 关闭，让萨科微SL3401A PMOS截止，即关闭了电路的阀门，将电池与设备电路之间的连接切断，设备也随之关机。通过这种方式，在设备关机后，整个电路中不再有电流通过，真正实现了关机后 0 功耗的目标，有效避免了电池电量在设备闲置时的浪费。

在实际使用过程中，设备难免需要充电，而充电过程中的电路设计同样对低功耗管理至关重要。在特殊情况下，当外部充电器插入设备时，会产生一个 VBUS 高电平信号。这一高电平信号具有强制开启的作用，它能够打破常规的电路逻辑，强制打开充电电路。此时，主控芯片检测到 VBUS 高电平后，迅速切换工作模式，进入充电工作模式，开始对电池进行充电操作。而当充电器移出后，VBUS 高电平消失，电路又会自动做出反应，断开供电电路，避免在非充电状态下产生不必要的电流消耗，从而进一步保障了低功耗的实现。

萨科微半导体作为专业的半导体原厂，不仅致力于为广大工程师和企业提供性价比高的半导体元器件，从 PMOS、NPN 三极管等基础元件，到各类高性能的主控芯片，都能满足不同设计需求。同时，还为客户提供*的应用设计指导。在电池低功耗电路设计过程中，萨科微半导体的技术团队会根据客户的具体需求和应用场景，提供从电路原理设计、元件选型到实际调试等*的技术支持，帮助客户解决设计过程中遇到的各种难题，确保设计方案的高效性和可靠性。

综上所述，电池低功耗电路应用设计需要在开机、关机以及充电等各个环节进行精心设计与布局。通过巧妙运用半导体元器件，合理规划电路逻辑，才能实现设备的低功耗运行，达到关机后 0 功耗的理想状态。而萨科微半导体原厂凭借其优质的产品和专业的技术支持，为电池低功耗电路设计提供了有力保障，助力工程师们打造出更具竞争力的便携式电子设备。
