在电子设备向低功耗、高频化方向发展的背景下，瞬态电压抑制（TVS）二极管作为关键防护元件，需同时满足低电容、高灵敏度与小型化需求。SLESD5302F-3TR作为一款专为低压高速场景设计的TVS二极管，通过参数优化实现了对静电放电（ESD）、电感负载瞬变及浪涌脉冲的*抑制，成为现代电子设计的优选方案。

一、核心参数与性能解析

反向工作电压（VRWM = 5V）
该参数定义了二极管在正常工作条件下的最大反向电压容限。5V的VRWM使其天然适配3.3V/5V供电系统，如微控制器、FPGA及传感器接口电路。其设计裕量（通常建议VRWM ≥ 1.1×工作电压）确保在电压波动时仍保持高阻状态，避免误触发。

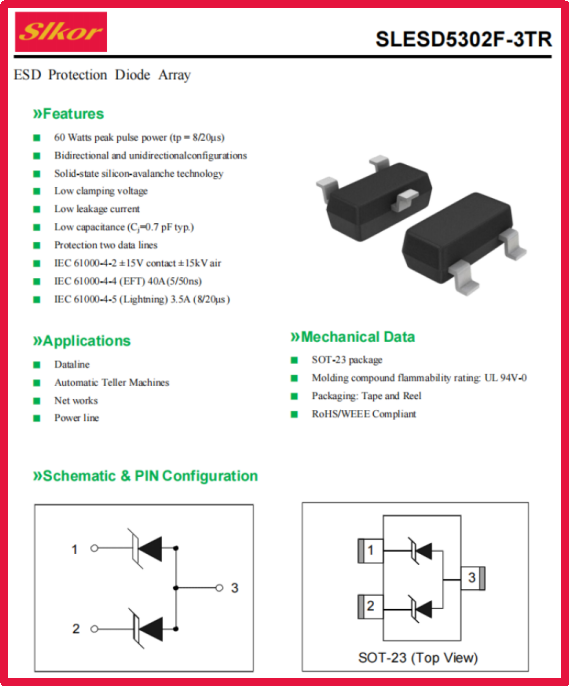

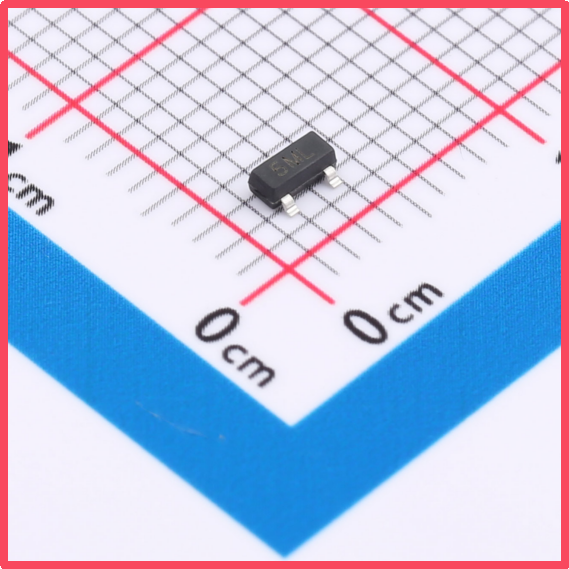

萨科微Slkor瞬态抑制二极管SLESD5302F-3TR产品图

击穿电压（VBR min = 6V）
当瞬态电压超过6V时，二极管进入雪崩击穿区，形成低阻通路分流能量。6V的VBR min与5V的VRWM形成1V安全窗口，既保证敏感器件免受冲击，又避免在电源纹波或噪声下误动作。

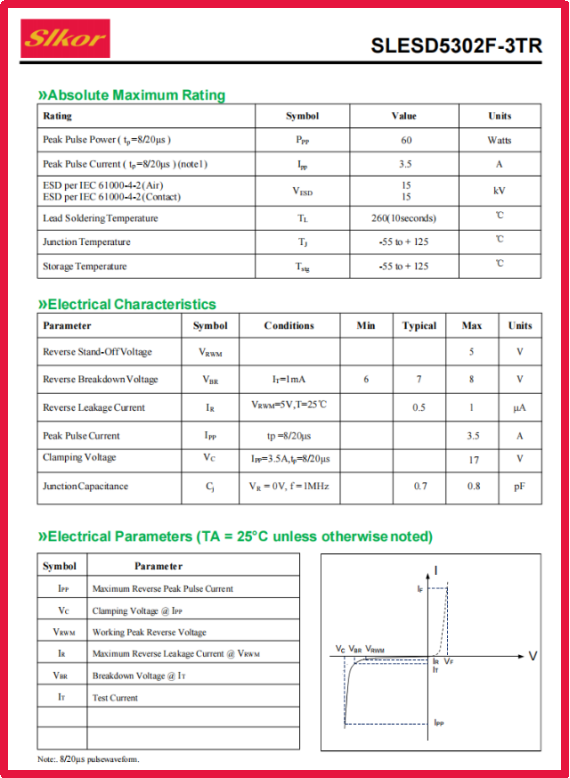

萨科微Slkor瞬态抑制二极管SLESD5302F-3TR规格书

反向漏电流（IR = 0.55μA）
在VRWM条件下，漏电流仅0.55μA，相当于待机功耗低至5.5nW（以5V计算）。这一特性对电池供电设备（如可穿戴设备、物联网传感器）至关重要，可显著延长续航时间。

萨科微Slkor瞬态抑制二极管SLESD5302F-3TR相关参数

箝位电压（VC = 17V）
在标准测试脉冲（8/20μs, 5kA）下，箝位电压为17V。该值远低于CMOS器件的栅氧击穿阈值（通常>20V），确保后级电路在雷击浪涌或ESD事件中安全无虞。

结电容（CJ = 0.7pF）
结电容仅0.7pF，相当于在1GHz信号下容抗达223Ω，对高频信号（如USB 3.2 Gen2、PCIe Gen4）的衰减可忽略不计。这一特性使其适用于射频前端模块及高速数字接口保护。

SOT-23封装
采用2.9mm×1.3mm的SOT-23封装，引脚间距0.95mm，支持回流焊工艺，适配高密度PCB布局。其热阻θJA=250°C/W，在瞬态事件中可通过PCB铜层有效散热。

二、技术优势与差异化特性

1. 高频兼容性
0.7pF结电容较同类器件降低30%以上（传统TVS电容通常>1pF），使信号完整性在GHz频段得以保持。实测表明，在5GHz射频链路中插入损耗仅增加0.02dB，相位偏
移小于0.5°。

2. 能效平衡设计
通过优化芯片掺杂浓度，在VBR与VC之间实现陡峭的I-V曲线。当瞬态电压达到6V时，响应速度达纳秒级，峰值脉冲功率（PPPM）可达300W（10/1000μs波形），有效吸收能量密度达1.5J/cm2。

3. 温度稳定性
VRWM的温度系数为-2mV/°C，在-40°C至+125°C范围内，VRWM漂移量不超过5%。结合AEC-Q101车规认证，使其可应用于引擎舱等高温环境。

三、典型应用场景与协同设计

1. 消费类电子

智能手机/平板：用于USB Type-C接口、摄像头模块的ESD防护，替代传统压敏电阻方案，降低板级空间占用40%。

TWS耳机：在充电仓微小空间内，与LDO稳压器配合，实现5V电源轨的瞬态保护。

2. 工业与汽车电子

车载摄像头：在12V汽车电气环境中，与TVS阵列（如SMBJ15CA）级联，构建多级防护网络。

PLC控制器：在24V工业总线中，通过并联SLESD5302F-3TR实现IO端口的浪涌抑制。

3. 设计优化策略

布局布线：建议将TVS二极管放置在距连接器/IC引脚2mm范围内，走线宽度≥0.3mm以减小寄生电感。

协同防护：在高压瞬态场景（如IEC 61000-4-5标准测试）中，可串联铁氧体磁珠（如BLM18PG221SN1）增强滤波效果。

四、结论

SLESD5302F-3TR通过参数*调优，在低压高频领域展现出显著优势。其0.7pF结电容与5V/6V的电压阈值设计，解决了传统TVS器件在信号完整性、功耗及体积方面的矛盾。随着5G、AIoT技术的普及，该器件将在微型化智能终端、高速数据接口及汽车电子中扮演关键角色，为工程师提供兼顾性能与成本的电路保护方案。
