Slkor 推出 SOD-323 封装 SLESD323NC5VB ESD 保护二极管守护高频电子设备信号稳定

其他|other else|

2025-07-21 20:47:42 680

以 SOD-323 紧凑封装省空间，30pF 低结电容保高频信号完整，凭 ±15kV 防护力守护设备稳定。

Slkor发布 SLESD323NC5VB 系列静电放电（ESD）保护二极管，采用紧凑 SOD-323 封装，专为移动设备、通信系统及计算机硬件等高频数据链路设计，通过*电气特性与高防护性能，抵御 ESD 静电及电快速瞬变（EFT）干扰，保障电路信号完整性与设备稳定性。

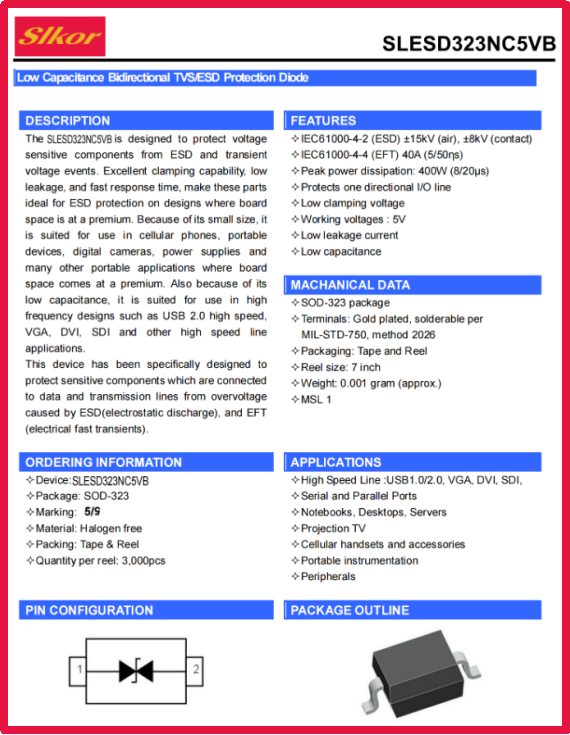

萨科微Slkor静电保护二极管SLESD323NC5VB规格书

该器件采用 SOD-323 超小型封装（最大尺寸 1.4mm×1.8mm），大幅节省电路板空间，适配手机、平板等小型化设备布局需求。封装工艺优化寄生参数，结合 30pF 典型结电容（测试条件：V_R=0V，f=1MHz），可最大限度降低对 USB 2.0、VGA、DVI 等高速信号链路的传输干扰，确保高频数据 “无损耗” 通过。

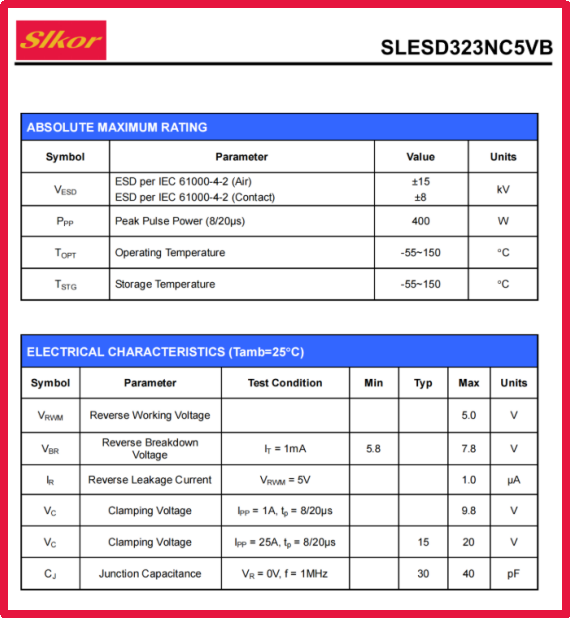

萨科微Slkor静电保护二极管SLESD323NC5VB相关参数

针对 5V 低压电路系统，SLESD323NC5VB 实现*性能平衡：反向工作电压（V_RWM）达 5.0V，匹配消费电子、通信设备常规供电需求；反向击穿电压（V_BR）最小 5.8V（测试电流 1mA），常态下保持高阻态避免误触发；1A 电流下钳位电压（V_C）仅 9.8V，25A 时最大 20V，可快速将过压限制在安全范围，保护后端芯片；反向漏电流（I_R）最大 1μA，极低功耗助力延长电池续航。

防护性能上，该器件通过 IEC 61000-4-2（ESD）认证，空气放电防护等级达 ±15kV、接触放电 ±8kV，从容应对人体静电、设备摩擦等日常冲击；同时满足 IEC 61000-4-4（EFT）测试要求，可承受 40A（5/50ns）电快速瞬变及 400W（8/20μs）峰值脉冲功率，为数据链路筑牢 “抗干扰壁垒”。

凭借紧凑封装与高频适配性，SLESD323NC5VB 广泛覆盖高速接口（USB 2.0、VGA、DVI、SDI）、终端设备（手机、笔记本电脑、便携式仪器）及通信系统（路由器、基站敏感电路）等场景，尤其在 “空间紧凑 + 信号纯净” 双重要求的设计中，成为工程师优先选择。

Slkor 防护器件产品线负责人表示：“高频化、小型化是电子设备发展必然趋势，ESD 防护需在‘低干扰’与‘强保护’间*平衡。SLESD323NC5VB 以 5V 适配电压、30pF 低结电容及 SOD-323 封装，回应市场对‘高效防护 + 高频兼容’的需求，未来我们将持续深耕，提供更多定制化方案。”

目前，SLESD323NC5VB 已稳定量产，支持 7 英寸卷带包装（3000 只 / 卷）适配自动化产线，如需了解更多技术细节或样品申请,可访问Slkor官网（TVS-肖特基二极管-霍尔元件-可控硅-MOS管 - 深圳市萨科微半导体有限公司）
