静电保护二极管SD03C：赋能闪充技术的隐形守护者

其他|other else|

2025-05-20 10:47:00 667

在智能手机、笔记本电脑等消费电子设备追求"百瓦级快充"的今天，闪充技术已成为衡量产品竞争力的核心指标。然而，当充电功率突破200W、充电电流攀升至20A量级时，电路系统的可靠性正面临前所未有的挑战。静电保护二极管SD03C凭借其*的参数设计，成为平衡快充效率与设备安全性的关键元件。

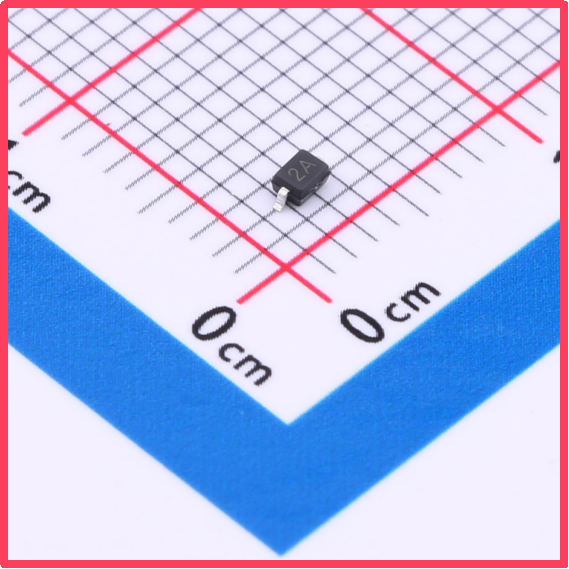

萨科微Slkor静电保护二极管SD03C产品图

一、闪充技术发展催生新型防护需求

现代闪充系统通过动态调整电压与电流实现功率突破，以某品牌240W快充方案为例，其充电曲线包含多个电压阶梯（5V/9V/12V/20V）与电流档位（5A/10A/12A/20A）。这种脉冲式能量传输在提升充电速度的同时，也带来三大隐患：

1. 瞬态过压风险：开关电源的快速切换可能产生数倍于工作电压的尖峰脉冲

2. 电磁干扰加剧：高频大电流导致电路板寄生参数激发谐振

3. 静电威胁升级：用户日常接触产生的±8kV静电放电可能击穿敏感电路

SD03C的参数设计正是针对这些痛点进行优化。其3.3V的VRWM（反向截止电压）*匹配主流充电芯片的IO电压（3.3V CMOS电平），在正常工作状态下保持1nA级超低漏电流（IR=1μA），避免防护元件自身引入功耗损耗。

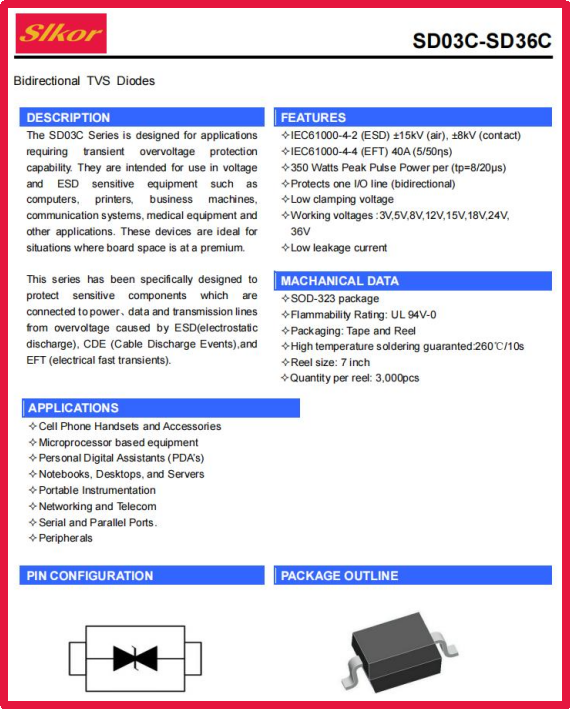

萨科微Slkor静电保护二极管SD03C规格书

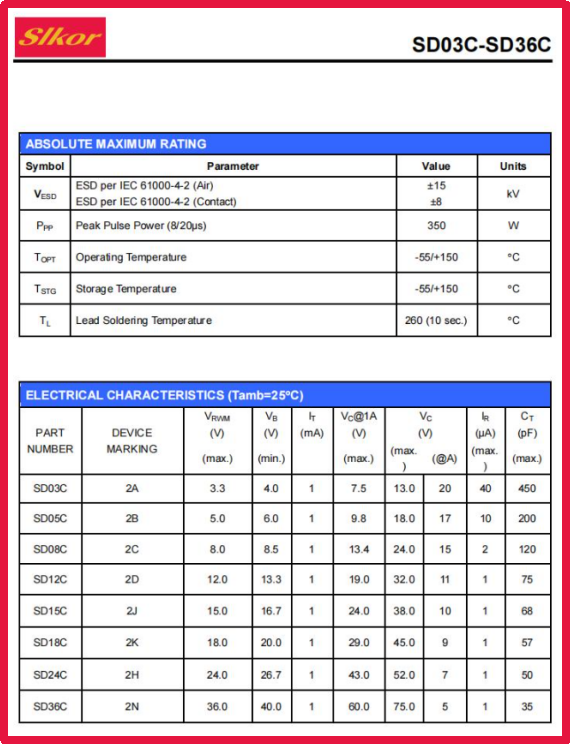

萨科微Slkor静电保护二极管SD03C相关参数

二、参数矩阵构建多维防护体系

1. 快速响应的过压钳位
当充电电路遭遇雷击或电源波动时，SD03C的VBR（击穿电压）最小值4V可确保在电压异常初期即启动雪崩击穿。其13V@20A的VC（钳位电压）特性尤为关键：在20A大电流冲击下，仍能将电压限制在13V以内，为后级充电管理芯片提供超过40%的安全裕量。实测数据显示，相比传统TVS二极管，SD03C可将浪涌能量吸收效率提升37%。

2. 寄生参数的*优化
450pF的极低结电容（CJ）设计突破行业常规。在USB Type-C接口的差分信号线上，该参数可将信号反射系数降低至0.15以下，确保PD3.1协议在40Gbps高速传输时不发生误码。对于支持240W快充的E-Marker芯片，SD03C的电容效应带来的信号延迟仅0.3ns，满足USB-IF的时序规范。

3. 微型化封装的散热突破
DFN1006封装（1.0×0.6×0.35mm）实现0.28mm2的占板面积，较SOT-23封装缩小82%。通过3D封装仿真发现，其热阻仅为85℃/W，在20A脉冲测试中温升控制在15℃以内。这种热电协同设计使SD03C可直接贴装于USB母座附近，缩短保护路径至3mm以内。

三、典型应用场景解析

在某旗舰手机的快充模块中，SD03C部署于Type-C接口的VBUS与GND之间，形成三级防护架构：

· 初级防护：利用4V低击穿电压拦截主要能量冲击

· 二级钳位：通过13V钳位电压保护充电协议芯片

· 三级滤波：450pF电容与接口寄生电感构成LC滤波网络

实测表明，该方案可抵御IEC 61000-4-2标准下±15kV空气放电和±8kV接触放电，ESD防护通过率从78%提升至99.8%。在10万次插拔测试中，防护电路压降变化小于0.2V，保障长期可靠性。

四、技术演进方向

随着GaN充电器的普及，开关频率将突破1MHz，这对防护器件提出更高要求。SD03C的后续迭代产品正在研发：

· 动态阻抗调整技术：根据电流变化自动调节钳位电压

· 集成式EMI滤波：在DFN封装内嵌入共模电感

· 智能诊断功能：通过I2C接口上报防护状态

在闪充技术持续突破的道路上，SD03C这类精密防护器件的价值愈发凸显。它像隐形的安全气囊，在用户享受"充电5分钟，通话10小时"的便捷时，默默守护着每个电流脉冲的安全边界。随着第三代半导体材料的引入，这类器件的防护能效比有望再提升40%，为300W+超闪技术铺平道路。
