在现代汽车电子系统中，数据接口的保护至关重要。随着智能汽车的普及，车载电子系统越来越复杂，各种传感器、控制单元和通讯接口都需要稳定的电力供应和有效的数据传输。与此同时，由于静电放电（ESD）现象，车载数据接口容易受到损害，影响系统的正常工作。为了解决这一问题，静电保护二极管（如SLPESD0402-30）被广泛应用于汽车电子系统中，提供对数据接口的保护。本文将详细介绍SLPESD0402-30静电保护二极管的工作原理、参数特点以及在汽车数据接口中的应用。

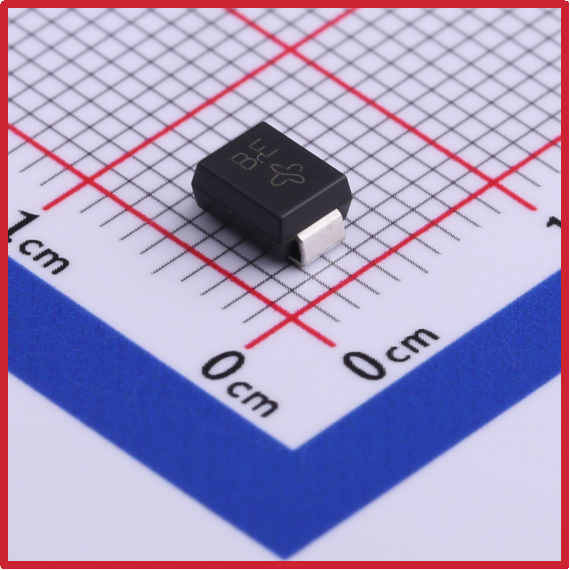

萨科微Slkor静电保护二极管SLPESD0402-30产品图

一、静电放电（ESD）现象对汽车数据接口的影响

静电放电是指电荷在不同电位的物体间突然释放的现象。ESD现象可以由多种因素引起，例如车主进入或离开车辆时，由于摩擦产生静电，或是在汽车行驶过程中，由于环境中的物体与汽车表面发生摩擦等。当静电积累到一定程度时，可能会通过数据接口或电源线对车载电子系统造成瞬时高压脉冲，导致系统内部元件损坏。

在汽车电子系统中，尤其是数据接口，如CAN总线、LIN总线、Ethernet等，常常是静电放电的高发区域。这些接口通常需要支持高速数据传输和实时通讯，因此它们对干扰和损坏的抵抗能力要求非常高。一旦这些接口受到ESD损害，可能导致控制系统无法正常工作，甚至会影响车辆的安全性。因此，在这些接口处安装静电保护二极管变得至关重要。

萨科微Slkor静电保护二极管SLPESD0402-30规格书

二、SLPESD0402-30静电保护二极管的工作原理

SLPESD0402-30是一款专为静电保护设计的二极管，其主要作用是吸收由静电放电引起的瞬时电压，以防止其传导到敏感的电路中。静电保护二极管的工作原理通常是利用其特定的电压特性来吸收和消耗静电能量。

当接口处的电压高于二极管的击穿电压时，SLPESD0402-30会进入导通状态，将过高的电压引导至地线或电源线，从而保护后端电路免受过高电压的损害。在静电放电过程中，SLPESD0402-30会吸收电荷并迅速恢复到原始状态，确保后续的正常数据传输不会受到影响。

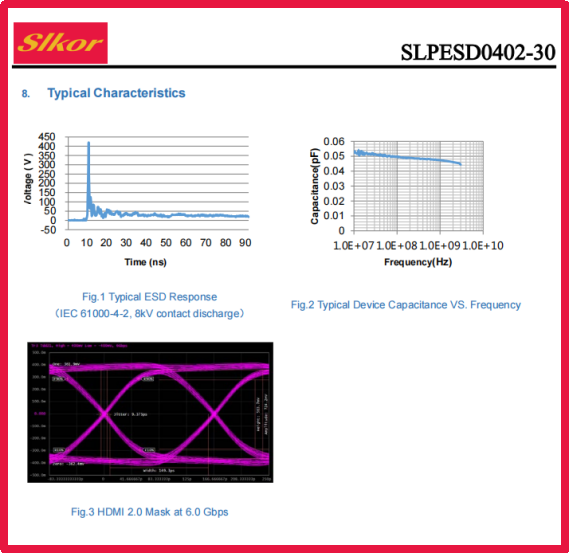

萨科微Slkor静电保护二极管SLPESD0402-30相关参数

三、SLPESD0402-30的技术参数

SLPESD0402-30是一款小型表面贴装二极管，具有以下主要技术参数：

- VRWM（工作反向电压）：30V

这表示该二极管可以在30V的反向电压下稳定工作，适用于大多数车载数据接口的电压要求。

- VBR min（最小击穿电压）：-

该参数通常表示二极管的击穿电压。在SLPESD0402-30的情况下，它没有明确给出最小击穿电压，表明其在一定的电压范围内可以有效工作。

- IR（反向漏电流）：10nA

该二极管的反向漏电流非常小，最大值为10nA，这意味着在正常工作情况下，二极管几乎不消耗电流，能够保证电路的低功耗运行。

- VC（钳位电压）：40V

在静电放电事件中，二极管的钳位电压为40V，这意味着当电压超过40V时，SLPESD0402-30会启动保护机制，将过高的电压限制在安全范围内，从而保护电路不受损害。

- CJ（结电容）：0.05pF

该二极管的结电容非常小，只有0.05pF。这对于高速数据接口至关重要，因为较低的结电容可以减少对信号传输的干扰，确保数据传输的稳定性。

- 封装：0402

SLPESD0402-30采用0402封装，这是一种非常小型的封装类型，适用于空间有限且要求高集成度的电子系统。0402封装使得该二极管能够在狭小的空间内提供有效的静电保护，同时降低了安装和布线的复杂性。

四、SLPESD0402-30在汽车数据接口中的应用

汽车电子系统中，各种数据接口的保护是非常重要的。SLPESD0402-30作为一款静电保护二极管，能够有效地保护汽车数据接口免受静电放电的影响，确保系统的可靠性和稳定性。以下是SLPESD0402-30在汽车数据接口中的几种常见应用：

1. CAN总线接口保护

CAN总线（Controller Area Network）是现代汽车中常见的通信协议，广泛用于发动机管理、车身控制、转向系统等。由于其在汽车内部的广泛应用，CAN总线接口易受到静电放电的影响。SLPESD0402-30可以有效地保护CAN总线接口免受ESD损害，确保数据的稳定传输。

2. Ethernet接口保护

随着车载信息娱乐系统和自动驾驶技术的发展，车载以太网（Ethernet）逐渐成为一种主流的数据传输方式。Ethernet接口的高速数据传输对保护要求非常高，SLPESD0402-30能够为这些接口提供高效的静电保护，防止ESD对系统造成影响。

3. 传感器接口保护

汽车中各种传感器（如雷达、摄像头、温度传感器等）需要通过数据接口与中央控制单元进行通信。SLPESD0402-30能够为这些传感器接口提供静电保护，确保信号的准确传输，并避免静电损坏传感器。

五、结论

随着汽车电子技术的不断发展，静电放电对汽车电子系统的影响愈发显著。SLPESD0402-30静电保护二极管凭借其优异的电气性能、小巧的封装和低漏电流特性，成为保护汽车数据接口免受静电放电影响的重要组件。通过使用SLPESD0402-30，车载电子系统可以实现更加稳定、可靠的数据传输，为智能汽车的安全性和可靠性提供保障。

随着未来车载电子技术的进一步发展，静电保护二极管的应用将会更加广泛，SLPESD0402-30等产品也将为更多汽车电子系统提供保护，推动智能汽车行业的发展。
